스프링은 현대 기계 설계에서 가장 기본적이면서도 필수적인 구성요소 중 하나입니다. 충격을 흡수하고, 힘의 균형을 맞추고, 에너지를 저장하고, 장력을 유지하거나, 동작 제어를 활성화하는 데 사용되는 스프링은 자동차 시스템, 항공우주 조립품, 의료 기기, 산업 기계, 가전 제품 및 수많은 기타 엔지니어링 제품에서 중요한 역할을 합니다. 겉으로는 단순해 보이지만 스프링은 기하학, 재료 선택 및 제조 품질이 전체 시스템의 성능, 신뢰성 및 수명주기를 직접적으로 결정하는 고도로 설계된 요소입니다.
정밀 엔지니어링에서 올바른 스프링 유형을 선택하는 것은 결코 쉬운 결정이 아닙니다. 다양한 스프링 형상은 다양한 힘-편향 동작, 하중 용량 및 피로 특성을 제공합니다. 압축 스프링은 토션 스프링과 매우 다르게 작동합니다. Belleville 디스크 스프링은 판 스프링 스택과 다르게 작동합니다. 각 유형은 충격 흡수, 회전 토크 저장, 메커니즘을 중립 위치로 되돌리기, 더 넓은 구조 영역에 하중 분산 등 특정 엔지니어링 목적을 수행합니다.
제품 설계자, 기계 엔지니어, 소싱 관리자에게는 스프링 범주와 해당 응용 프로그램에 대한 체계적인 이해가 필수적입니다. 프로젝트 성공은 최적의 스프링 구성 선택, 올바른 재료 지정, 성능 일관성에 영향을 미치는 제조 공차 이해에 달려 있는 경우가 많습니다.
스프링 설계의 핵심에는 탄성 변형 의 원리가 있습니다. 이 동작은 하중을 받은 후 원래 모양으로 돌아가는 재료의 능력을 설명하는 에 의해 제어됩니다 . Hooke의 법칙 로 표시되는 F = k × x 여기서 F는 적용된 힘, k는 스프링 상수 또는 강성, x는 변위(압축, 신장 또는 회전)입니다.
실제 엔지니어링에서는 스프링 성능에 영향을 미치는 여러 요소를 이해해야 합니다.
탄성 대 소성 변형: 스프링은 재료의 탄성 범위 내에서 작동해야 합니다. 항복점을 초과하면 영구 변형이 발생하고 성능이 저하됩니다.
에너지 저장: 스프링은 변형될 때 기계적 위치 에너지를 저장하고 하중을 내릴 때 방출합니다. 압축, 신장, 비틀림 및 디스크 스프링은 에너지를 다르게 관리합니다.
응력 분포: 설계 형상은 응력 집중에 영향을 미칩니다. 나선형 압축 스프링은 내부 코일에 최대 응력이 있고, 비틀림 스프링은 다리 뿌리에, 판 스프링은 고정 끝 부분에 있습니다. 적절한 소재와 표면 처리로 피로 위험을 줄일 수 있습니다.
피로 수명: 스프링은 수백만 번의 하중 주기에서 작동하는 경우가 많습니다. 피로 저항성은 재료 순도, 열처리, 표면 마감, 하중 범위 및 환경 요인에 따라 달라집니다.
감쇠 및 충격 흡수: 스프링은 에너지를 저장하고 반환하는 반면 감쇠에는 엘라스토머 또는 유압 시스템과 같은 추가 구성 요소가 필요합니다.
선형 대 비선형 동작: 일부 스프링(벨빌 와셔, 가변 피치 코일, 복합재)은 특수 용도에 적합한 비선형 반응을 나타냅니다.

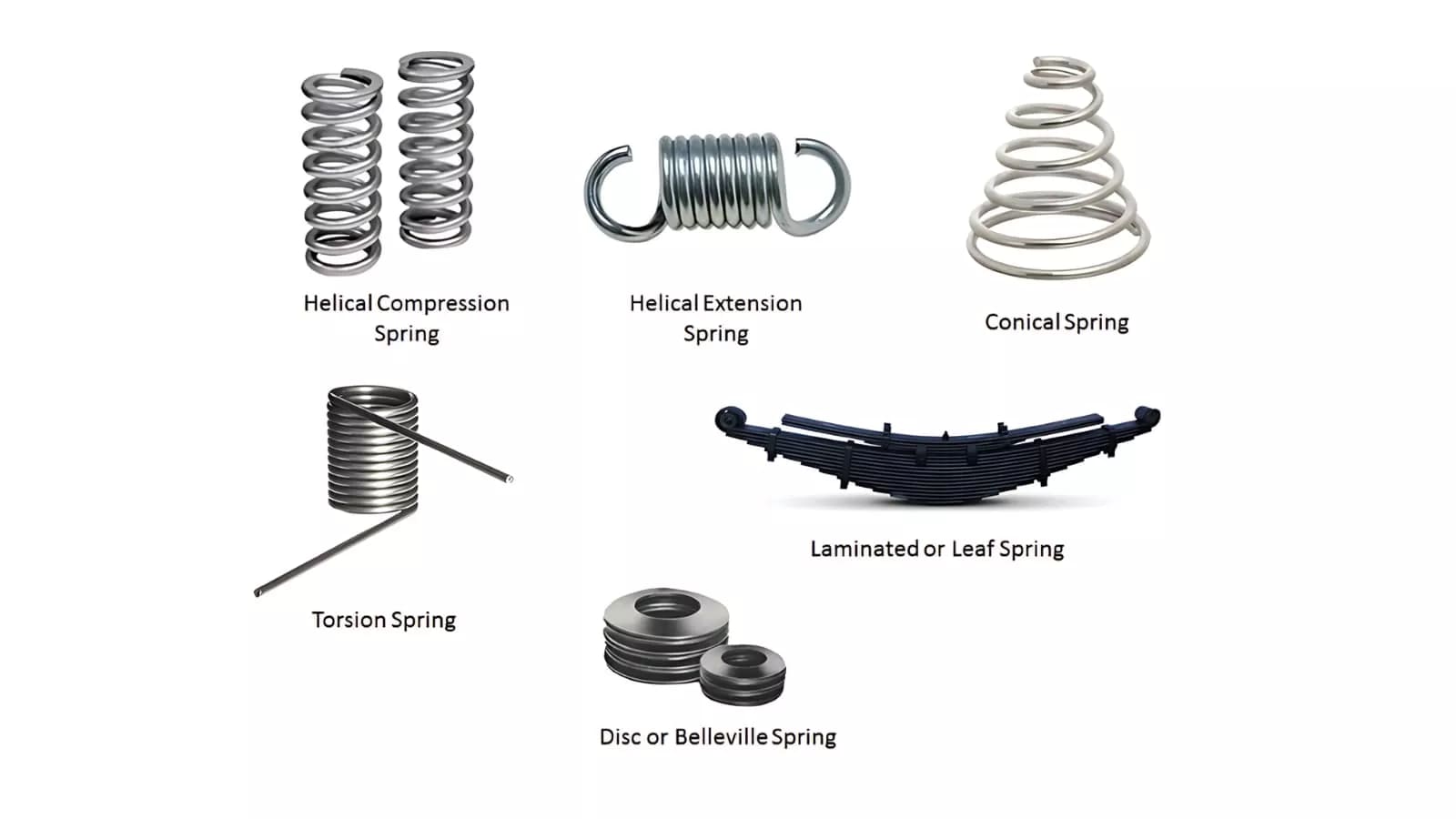

스프링은 다양한 형태로 제공되며 각각 특정 기능, 하중 방향 및 작동 환경에 적합합니다. 가장 일반적으로 사용되는 기계식 스프링은 나선형 스프링, , 판 스프링 및 디스크 스프링 이며 각각 여러 하위 유형이 있습니다.
나선형 스프링은 와이어를 원통형, 원추형 또는 배럴 모양으로 감아서 형성됩니다. 예측 가능한 선형 또는 점진적 하중 반응과 우수한 피로 특성을 제공하는 다용도 제품입니다.
압축 스프링은 축방향 하중에 저항하고 압축 시 에너지를 저장합니다. 이 제품은 자동차 서스펜션, 산업 기계, 항공우주 액추에이터, 밸브, 의료 기기 및 가전 제품에 널리 사용됩니다. 설계 고려 사항에는 코일 직경, 와이어 직경, 피치, 끝 마무리 및 좌굴 방지가 포함됩니다. 쇼트피닝과 같은 표면처리로 피로강도를 향상시킵니다.
확장 스프링은 늘어나면 에너지를 저장합니다. 일반적으로 양쪽 끝에 고리나 고리가 있습니다. 일반적인 응용 분야에는 차고 문, 운동 장비, 균형 메커니즘 및 소형 기계 조립품이 포함됩니다. 엔지니어링 과제에는 초기 장력 관리 및 후크 응력 집중 방지가 포함됩니다.
토션 스프링은 회전 에너지를 저장하고 각도 변위에 비례하는 토크를 생성합니다. 힌지, 레버, 로봇 조인트, 자동차 내부 메커니즘 등에 사용됩니다. 디자인의 초점은 다리 형상, 재료 강도 및 응력 분포에 있습니다.
나선형 스프링은 나선형으로 감긴 평면 스트립으로, 거의 일정한 힘으로 회전 토크를 전달합니다. 응용 분야에는 접이식 메커니즘, 타이머, 안전 벨트 견인기 및 접이식 어셈블리가 포함됩니다. 정밀한 소재 처리 및 열처리로 일관된 토크 전달이 보장됩니다.
리프 스프링은 굽힘을 통해 에너지를 저장하는 평평하고 길쭉한 판으로, 스프링 길이를 따라 응력을 분산시키기 때문에 주로 고하중 응용 분야에 사용됩니다.
대형 트럭, 철도 차량 및 산업 기계에 사용되는 완전한 타원을 형성합니다. 높은 하중 용량과 내구성을 제공합니다.
버스 및 상용차에 가장 많이 사용되는 유형입니다. 점진적인 하중 지지력과 비용 효율적인 성능을 제공합니다.
일반적으로 농업 기계, 빈티지 차량 및 경량 장비에 사용되는 반 타원형 스프링의 절반입니다.
고유한 부하 곡선이 필요한 특수한 구형 서스펜션 시스템에 사용됩니다.
프레임을 가로질러 측면으로 장착됩니다. 클래식 자동차, 경량 고성능 자동차, 맞춤형 서스펜션 디자인에 사용됩니다.
디스크 스프링에는 벨빌 와셔, 곡선형 디스크 스프링, 슬롯형 디스크 스프링 및 웨이브 디스크 스프링이 포함됩니다. 중장비, 볼트 체결부, 진동 감쇠, 정밀 기기 및 항공우주 응용 분야에 널리 사용되는 작은 편향으로 높은 힘을 생성합니다.
가장 일반적인 디스크 스프링 유형. 힘/변위를 조정하기 위해 쌓을 수 있는 비선형 하중-편향 곡선. 볼트 체결, 고하중 클램프, 진동 감쇠에 사용됩니다.
곡선형 프로필은 더 낮은 강성과 더 부드러운 힘 반응을 제공합니다. 민감한 기계 어셈블리 및 전기 커넥터에 적용됩니다.
방사형 슬롯은 강성을 감소시켜 낮은 힘과 유연성이 필요한 곳에 사용됩니다.
세탁기 둘레에 여러 개의 파도가 있습니다. 소형 축 스프링 응용 분야, 예압 베어링 및 모터에 이상적입니다.
스프링 자체는 와이어 와인딩, 스탬핑 또는 레이저 절단을 통해 형성되는 경우가 많지만 스프링 통합 시스템에는 고정밀 구성요소가 필요한 경우가 많습니다. NAITE TECH는 다음을 제공하여 국제 고객을 지원합니다.
CNC 가공 스프링 시트, 리테이너, 가이드 및 하우징
소규모 배치(1~50개) 및 소량 생산(50~2000개)을 위한 맞춤형 프로토타입 제작
엄격한 공차 제조(±0.005–0.01mm)
하중시험, 치수검사, 재료인증
이러한 엔지니어링 지원과 정밀 제조의 통합은 프로토타입 제작 및 생산 단계 모두에서 예측 가능한 스프링 성능을 보장합니다.
스프링 성능은 재료 선택에 크게 좌우됩니다. 올바른 재료를 선택하면 최적의 탄력성, 피로 저항성, 온도 내성, 내식성 및 장기적인 신뢰성이 보장됩니다. 일반적인 산업용 스프링 재료는 다음과 같습니다.
강철 합금: 고강도, 탄성 및 피로 저항; 대량 생산에 비용 효율적입니다.
스테인레스 스틸: 부식되기 쉬운 환경에 이상적입니다. 의료, 식품, 해양 분야에 널리 사용됩니다.
베릴륨 구리: 탄성과 전기 전도성을 결합합니다. 배터리 접점 및 릴레이에 사용됩니다.
고무/우레탄: 진동 차단 및 민감한 장비에 높은 감쇠 기능을 제공하는 탄성 스프링.
세라믹 및 복합 재료: 높은 강성 대 중량 비율, 내열성; 항공 우주, 로봇 공학 및 경량 기계에 사용됩니다.
재료 선택에는 피로 수명, 내마모성 및 부식 방지를 개선하기 위한 열처리, 표면 마감 및 코팅도 포함됩니다.
스프링은 엔지니어링 시스템에 다양한 이점을 제공합니다.
충격 흡수 및 진동 제어
에너지 저장 및 방출
기계적 복귀 및 힘 변조
하중 분산 및 포지셔닝
최소한의 공간에서 컴팩트한 힘 전달
이러한 장점으로 인해 스프링은 자동차, 항공우주, 로봇 공학, 의료 및 소비자 응용 분야에서 없어서는 안 될 요소가 되었습니다.
다용도성에도 불구하고 스프링에는 다음과 같은 한계가 있습니다.
고부하 애플리케이션의 크기 및 무게 제약
복잡한 설계 요구 사항 및 응력 계산
반복되는 사이클에 따른 피로 및 성능 저하
온도, 부식 또는 환경 조건에 대한 민감도
이러한 요소를 이해하면 엔지니어가 시스템 오류를 방지하고 스프링 성능을 최적화하는 데 도움이 됩니다.
효과적인 스프링 설계를 위한 핵심 요소:
하중과 동작에 적합한 스프링 유형 선택
예상 처짐, 응력 및 안전 계수 계산
기계적 및 환경적 요구 사항을 기반으로 한 재료 선택
공간적 적합성과 적절한 장착 보장
내구성을 위한 표면처리 및 열처리
생산 전 프로토타이핑, 테스트 및 검증
NAITE TECH는 이러한 고려 사항을 CNC 가공 및 정밀 프로토타이핑과 통합하여 모든 응용 분야에서 안정적인 스프링 성능을 보장합니다.
스프링은 에너지를 저장하고, 충격을 흡수하고, 정밀한 기계적 동작을 전달하는 능력으로 인해 여러 산업 분야에 널리 적용됩니다. 각 산업마다 특정 요구 사항이 있으므로 스프링 유형, 재료 및 제조 공정을 선택해야 합니다.
스프링은 차량 서스펜션, 클러치 시스템, 제동 시스템 및 좌석 메커니즘에서 중요한 역할을 합니다. 리프 스프링 과 나선형 압축 스프링은 하중 지지력과 내구성 때문에 트럭과 버스 서스펜션에 일반적으로 사용됩니다. 토션 스프링은 좌석 안락 의자, 후드 래치 및 페달 메커니즘에 자주 적용됩니다. 자동차 스프링은 수백만 번의 하중 주기에서 편안함, 성능 및 피로 수명의 균형을 맞춰야 합니다.
항공우주 응용 분야에서 스프링은 비행 제어 시스템, 랜딩 기어, 액추에이터 및 정밀 기기에 필수적입니다. 디스크 스프링은 볼트 체결부에 정밀한 예압을 제공하여 고하중, 컴팩트한 공간에 자주 사용됩니다. 재료 선택이 중요합니다. 스테인레스 스틸 , 티타늄 합금 및 복합 재료는 극한 환경에서 무게 대비 강도 최적화 및 내식성을 보장합니다.
의료 응용 분야에는 높은 정밀도와 신뢰성이 필요합니다. 스프링은 수술 기구, 이식형 장치, 보철물, 진단 장비에 사용됩니다. 마이크로 압축 스프링 과 토션 스프링은 생체 적합성, 내식성 및 예측 가능한 기계적 성능을 위해 스테인리스강 또는 베릴륨 구리 합금으로 제작되는 경우가 많습니다.
산업 기계의 스프링은 에너지 저장, 진동 차단 및 부하 균형을 제공합니다. 나선형 압축 스프링 , Belleville 와셔 및 판 스프링은 프레스, 스탬핑 기계, 컨베이어 및 로봇 팔을 지원합니다. 반복되는 사이클과 무거운 하중 하에서 일관된 성능을 유지하려면 제조 정밀도와 재료 내구성이 필수적입니다.
전자 장치의 스프링은 안정적인 접촉, 힘 조절 및 촉각 피드백을 보장합니다. 마이크로 스프링 , 연장 스프링 및 나선형 스프링은 스위치, 배터리 접점, 버튼 및 소형 기계 어셈블리에 널리 사용됩니다. 디자인의 중점은 컴팩트한 크기, 일관된 힘, 내식성입니다.
스프링 성능은 제조 정밀도에 크게 좌우됩니다. NAITE TECH는 신뢰성과 허용 오차 준수를 보장하기 위해 전통적 방법과 고급 방법을 통합합니다.
냉간 권선에는 실온에서 스프링 와이어를 형성하는 작업이 포함됩니다. 대부분의 강철 합금 및 스테인리스강 스프링에 적합합니다. 냉간 감김 스프링은 높은 표면 마감 품질과 치수 정확도를 제공합니다.
열간 성형은 대구경 또는 고강도 합금 스프링에 사용됩니다. 가열하면 미세 균열이 발생하지 않고 성형이 가능하므로 무거운 하중에서도 피로 저항성과 성능이 향상됩니다.
디스크 스프링과 판 스프링은 스탬핑이나 레이저 절단을 사용하여 제조되는 경우가 많습니다. 이러한 프로세스는 재료 낭비를 줄이면서 정확한 프로파일과 공차를 달성합니다.
CNC 가공은 리테이너, 가이드, 시트 및 복잡한 어셈블리와 같은 스프링 통합 구성 요소에 사용됩니다. NAITE TECH는 공차가 ±0.005mm에 불과한 고정밀 가공을 제공하여 어셈블리 내에서 스프링이 최적으로 작동하도록 보장합니다.
쇼트 피닝, 연마 또는 코팅과 같은 표면 처리는 피로 수명을 향상시키고 응력 집중을 줄입니다. 열처리는 고주기 또는 고하중 응용 분야에 중요한 경도와 탄성을 조정합니다.
스프링은 에너지 저장, 충격 흡수, 힘 조절 및 진동 제어 기능을 제공하는 거의 모든 엔지니어링 시스템의 필수 구성 요소입니다. 올바른 스프링 유형, 재료 및 제조 방법을 선택하는 것은 시스템 신뢰성과 성능에 매우 중요합니다. 고급 엔지니어링, 정밀 제조 및 사려 깊은 설계 통합을 통해 스프링은 자동차, 항공우주, 의료, 산업 및 소비자 응용 분야의 엄격한 요구 사항을 충족합니다.
NAITE TECH는 심층적인 엔지니어링 전문 지식과 고정밀 제조 역량을 결합하여 프로토타입 제작, 소량 생산 또는 대규모 산업 배치에 최적화된 스프링 솔루션을 제공합니다.
하중 유형, 처짐 요구 사항, 사용 가능한 공간, 환경 조건, 재료 및 사이클 수명을 고려하십시오. 제조 및 엔지니어링 팀과 조기에 협의하여 최적의 스프링 선택을 보장합니다.
강철 합금과 스테인리스강은 고주기 응용 분야에 일반적입니다. 특수한 환경에서는 베릴륨 구리 또는 복합 재료를 사용할 수 있습니다.
예. NAITE TECH는 ±0.005mm의 엄격한 공차를 달성하기 위해 맞춤형 프로토타입 제작 및 정밀 기계 가공을 제공하여 어셈블리에 안정적으로 통합되도록 보장합니다.
디스크 스프링은 비선형 편향으로 컴팩트한 축 공간에서 높은 힘을 제공하는 반면, 압축 스프링은 더 긴 축 이동에 걸쳐 선형 하중 편향 특성을 제공합니다.
대형 자동차, 트럭, 버스, 철도 시스템 및 산업 기계는 일반적으로 하중 분산 및 높은 내구성을 위해 판 스프링을 사용합니다.
