تعتبر النوابض من بين المكونات الأساسية التي لا غنى عنها في التصميم الميكانيكي الحديث. سواء تم استخدامها لامتصاص الصدمات، أو موازنة القوة، أو تخزين الطاقة، أو الحفاظ على التوتر، أو تمكين الحركة المتحكم فيها، تلعب النوابض دورًا حيويًا عبر أنظمة السيارات، وتجميعات الفضاء الجوي، والأجهزة الطبية، والآلات الصناعية، والإلكترونيات الاستهلاكية، وعدد لا يحصى من المنتجات الهندسية الأخرى. على الرغم من أنها تبدو بسيطة، إلا أن النوابض عبارة عن عناصر مصممة هندسيًا بدرجة عالية حيث تحدد هندستها واختيار المواد وجودة التصنيع بشكل مباشر أداء النظام بأكمله وموثوقيته ودورة حياته.
في الهندسة الدقيقة، لا يعد اختيار نوع الزنبرك المناسب قرارًا تافهًا على الإطلاق. توفر الأشكال الهندسية المختلفة للزنبرك سلوكيات مختلفة لانحراف القوة، وقدرات التحميل، وخصائص التعب. يعمل نابض الضغط بشكل مختلف تمامًا عن نابض الالتواء؛ يتصرف زنبرك قرص بيلفيل بشكل مختلف عن كومة زنبرك الأوراق. يخدم كل نوع غرضًا هندسيًا محددًا - امتصاص الصدمات، أو تخزين عزم الدوران، أو إعادة الآلية إلى الوضع المحايد، أو توزيع الحمل على منطقة هيكلية أوسع.
بالنسبة لمصممي المنتجات والمهندسين الميكانيكيين ومديري المصادر، يعد الفهم المنهجي لفئات الزنبرك وتطبيقاتها أمرًا ضروريًا. غالبًا ما يعتمد نجاح المشروع على اختيار التكوين الأمثل للزنبرك، وتحديد المادة الصحيحة، وفهم تفاوتات التصنيع التي تؤثر على اتساق الأداء.
في قلب تصميم الزنبرك يكمن مبدأ التشوه المرن ، الذي يصف قدرة المادة على العودة إلى شكلها الأصلي بعد تعرضها للحمل. يخضع هذا السلوك لقانون هوك ، معبرًا عنه بالصيغة F = k × x ، حيث F هي القوة المطبقة، وk هو ثابت الزنبرك أو الصلابة، وx هو الإزاحة (الضغط أو التمديد أو الدوران).
تتطلب الهندسة العملية فهم عوامل متعددة تؤثر على أداء الزنبرك:
التشوه المرن مقابل التشوه البلاستيكي: يجب أن تعمل النوابض ضمن النطاق المرن للمادة. يؤدي تجاوز نقطة العائد إلى تشوه دائم وضعف الأداء.
تخزين الطاقة: تقوم النوابض بتخزين الطاقة الميكانيكية الكامنة عند تشوهها وإطلاقها عند التفريغ. يدير الضغط والتمدد والالتواء والينابيع القرصية الطاقة بشكل مختلف.
توزيع الإجهاد: تؤثر هندسة التصميم على تركيز الإجهاد. تتميز نوابض الانضغاط الحلزونية بذروة الضغط في الملف الداخلي، ونوابض الالتواء عند جذور الساق، والينابيع الورقية في الطرف الثابت. المواد المناسبة والمعالجة السطحية تقلل من خطر التعب.
حياة التعب: غالبًا ما تعمل النوابض تحت ملايين دورات التحميل. تعتمد مقاومة التعب على نقاء المواد، والمعالجة الحرارية، والانتهاء من السطح، ونطاق الحمل، والعوامل البيئية.
التخميد وامتصاص الصدمات: تقوم النوابض بتخزين الطاقة وإعادتها، بينما يتطلب التخميد مكونات إضافية مثل اللدائن أو الأنظمة الهيدروليكية.
السلوك الخطي مقابل السلوك غير الخطي: تظهر بعض النوابض (غسالات بيلفيل، والملفات ذات الخطوة المتغيرة، والمواد المركبة) استجابات غير خطية مناسبة للتطبيقات المتخصصة.

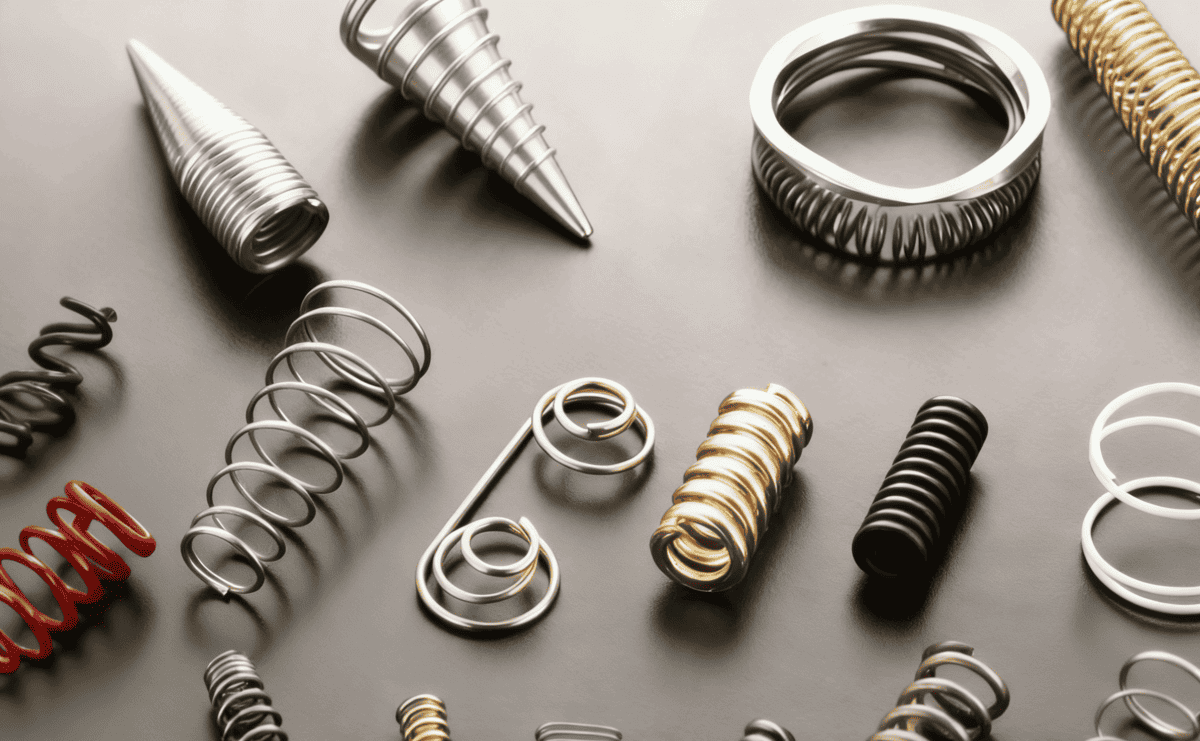

تأتي النوابض في أشكال مختلفة، كل منها يناسب وظائف معينة، واتجاهات التحميل، وبيئات التشغيل. النوابض الميكانيكية الأكثر استخدامًا هي النوابض الحلزونية، والنوابض , الورقية ، والنوابض القرصية ، ولكل منها أنواع فرعية متعددة.
يتم تشكيل النوابض الحلزونية عن طريق لف الأسلاك إلى أشكال أسطوانية أو مخروطية أو برميلية. فهي متعددة الاستخدامات، وتوفر استجابات حمل خطية أو تقدمية يمكن التنبؤ بها وخصائص إجهاد ممتازة.
تقاوم نوابض الضغط الأحمال المحورية وتخزن الطاقة عند ضغطها. يتم استخدامها على نطاق واسع في أنظمة تعليق السيارات، والآلات الصناعية، ومحركات الطيران، والصمامات، والأجهزة الطبية، والإلكترونيات الاستهلاكية. تشمل اعتبارات التصميم قطر الملف، وقطر السلك، ودرجة الميل، والتشطيب النهائي، ومنع الالتواء. المعالجة السطحية مثل التقطيع بالرصاص تعزز قوة التعب.
النوابض الممتدة تخزن الطاقة عند تمديدها. عادة ما يكون لديهم خطافات أو حلقات في كل طرف. تشمل التطبيقات الشائعة أبواب الجراج، ومعدات اللياقة البدنية، وآليات الموازنة، والتجمعات الميكانيكية الصغيرة. تشمل التحديات الهندسية إدارة التوتر الأولي وتجنب تركيز إجهاد الخطاف.
تقوم نوابض الالتواء بتخزين الطاقة الدورانية وتنتج عزم دوران يتناسب مع الإزاحة الزاوية. يتم استخدامها في المفصلات والرافعات والمفاصل الآلية والآليات الداخلية للسيارات. ينصب تركيز التصميم على هندسة الأرجل وقوة المواد وتوزيع الضغط.
النوابض الحلزونية عبارة عن شرائح مسطحة ملفوفة في شكل حلزوني، مما يوفر عزم دوران بقوة ثابتة تقريبًا. تشمل التطبيقات الآليات القابلة للسحب، وأجهزة ضبط الوقت، وكامشات أحزمة الأمان، والمجموعات القابلة للطي. تضمن الدقة في معالجة المواد والمعالجة الحرارية توصيل عزم الدوران بشكل ثابت.
النوابض الورقية عبارة عن صفائح مسطحة وممدودة تخزن الطاقة من خلال الانحناء، وتستخدم بشكل أساسي في التطبيقات ذات الأحمال العالية لأنها تقوم بتوزيع الضغط على طول الزنبرك.
يشكل شكلاً بيضاويًا كاملاً، ويستخدم في الشاحنات الثقيلة وعربات السكك الحديدية والآلات الصناعية. يوفر قدرة تحميل عالية ومتانة.
النوع الأكثر شيوعًا للحافلات والمركبات التجارية. يوفر أداءً متقدمًا وفعالاً من حيث التكلفة.
نصف زنبرك شبه إهليلجي، يُستخدم عادةً في الآلات الزراعية والمركبات القديمة والمعدات خفيفة الوزن.
يستخدم في أنظمة التعليق القديمة المتخصصة التي تتطلب منحنيات حمل فريدة.
يتم تركيبه بشكل جانبي عبر الإطار؛ تستخدم في السيارات الكلاسيكية، ومركبات الأداء خفيفة الوزن، وتصميمات التعليق المخصصة.
تشتمل النوابض القرصية على غسالات بيلفيل، وزنبركات قرصية منحنية، وزنبركات قرصية مشقوقة، وزنبركات قرصية موجية. إنها تولد قوى عالية مع انحراف صغير، وتستخدم على نطاق واسع في الآلات الثقيلة، والمفاصل المسدودة، وتخميد الاهتزاز، والأدوات الدقيقة، وتطبيقات الفضاء الجوي.
النوع الأكثر شيوعًا من نوابض القرص. منحنى انحراف الحمل غير الخطي، قابل للتكديس لضبط القوة/الإزاحة. تستخدم في المفاصل المسدودة، والمشابك عالية الحمل، وتخميد الاهتزاز.
يوفر الشكل المنحني صلابة أقل واستجابة أكثر سلاسة للقوة. يتم تطبيقه في التجميعات الميكانيكية الحساسة والموصلات الكهربائية.
تعمل الفتحات الشعاعية على تقليل الصلابة، وتستخدم عند الحاجة إلى قوة ومرونة منخفضة.
موجات متعددة حول محيط الغسالة. مثالية لتطبيقات النوابض المحورية المدمجة ومحامل التحميل المسبق والمحركات.
في حين أن النوابض نفسها غالبًا ما يتم تشكيلها من خلال لف الأسلاك، أو الختم، أو القطع بالليزر، فإن العديد من أنظمة النوابض المتكاملة تتطلب مكونات عالية الدقة. تدعم NAITE TECH العملاء الدوليين من خلال توفير:
المقاعد الزنبركية والمثبتات والأدلة والمبيتات المُصنعة باستخدام الحاسب الآلي
نماذج أولية مخصصة للدفعات الصغيرة (1-50 قطعة) والإنتاج منخفض الحجم (50-2000 قطعة)
تصنيع محكم التحمل (±0.005–0.01 مم)
اختبار الحمل، وفحص الأبعاد، وشهادة المواد
يضمن هذا التكامل بين الدعم الهندسي والتصنيع الدقيق أداء زنبركي يمكن التنبؤ به في مرحلتي النماذج الأولية والإنتاج.
يعتمد أداء الربيع بشكل كبير على اختيار المواد. يضمن اختيار المادة المناسبة المرونة المثالية، ومقاومة التعب، وتحمل درجات الحرارة، ومقاومة التآكل، والموثوقية على المدى الطويل. تشمل مواد الربيع الصناعية الشائعة ما يلي:
سبائك الصلب: قوة عالية، ومرونة، ومقاومة التعب؛ فعالة من حيث التكلفة للإنتاج الضخم.
الفولاذ المقاوم للصدأ: مثالي للبيئات المعرضة للتآكل؛ تستخدم على نطاق واسع في التطبيقات الطبية والغذائية والبحرية.
نحاس البريليوم: يجمع بين المرونة والتوصيل الكهربائي؛ تستخدم في اتصالات البطارية والمرحلات.
المطاط/يوريتان: نوابض مطاطية توفر تخميدًا عاليًا لعزل الاهتزازات والمعدات الحساسة.
السيراميك والمواد المركبة: نسبة صلابة عالية إلى الوزن، مقاومة لدرجة الحرارة؛ المستخدمة في الطيران والروبوتات والآلات خفيفة الوزن.
يتضمن اختيار المواد أيضًا المعالجة الحرارية، وتشطيب السطح، والطلاءات لتحسين عمر الكلال، ومقاومة التآكل، والحماية من التآكل.
تقدم الينابيع فوائد متعددة في الأنظمة الهندسية:
امتصاص الصدمات والتحكم في الاهتزازات
تخزين الطاقة وإطلاقها
العودة الميكانيكية وتعديل القوة
توزيع الأحمال وتحديد المواقع
توصيل القوة المدمجة في أقل مساحة
هذه المزايا تجعل النوابض لا غنى عنها في تطبيقات السيارات، والفضاء، والروبوتات، والتطبيقات الطبية، والتطبيقات الاستهلاكية.
على الرغم من تنوعها، الينابيع لها حدود:
قيود الحجم والوزن في التطبيقات ذات التحميل العالي
متطلبات التصميم المعقدة وحسابات الإجهاد
التعب وتدهور الأداء خلال الدورات المتكررة
الحساسية لدرجة الحرارة أو التآكل أو الظروف البيئية
إن فهم هذه العوامل يساعد المهندسين على تجنب فشل النظام وتحسين أداء الزنبرك.
العوامل الرئيسية لتصميم الربيع الفعال:
اختيار نوع الزنبرك المناسب للحمل والحركة
حساب الانحراف المتوقع والإجهاد وعوامل السلامة
اختيار المواد على أساس المتطلبات الميكانيكية والبيئية
ضمان الملاءمة المكانية والتركيب السليم
المعالجات السطحية والمعالجة الحرارية من أجل المتانة
النماذج الأولية والاختبار والتحقق من الصحة قبل الإنتاج
تدمج NAITE TECH هذه الاعتبارات مع التصنيع باستخدام الحاسب الآلي والنماذج الأولية الدقيقة لضمان أداء نابض موثوق به في جميع التطبيقات.
يتم استخدام النوابض على نطاق واسع في العديد من الصناعات نظرًا لقدرتها على تخزين الطاقة، وامتصاص الصدمات، وتقديم حركة ميكانيكية دقيقة. لكل صناعة متطلبات محددة، مما يؤدي إلى اختيار أنواع النوابض والمواد وعمليات التصنيع.
تلعب النوابض دورًا حاسمًا في أنظمة تعليق المركبات وأنظمة القابض وأنظمة الكبح وآليات الجلوس. تُستخدم النوابض الورقية ونوابض الضغط الحلزونية بشكل شائع في أنظمة تعليق الشاحنات والحافلات لقدرتها على التحمل ومتانتها. يتم استخدام نوابض الالتواء بشكل متكرر في كراسي المقعد، ومزالج غطاء المحرك، وآليات الدواسة. يجب أن توازن نوابض السيارات بين الراحة والأداء وعمر التعب تحت ملايين دورات التحميل.
في تطبيقات الفضاء الجوي، تعتبر النوابض جزءًا لا يتجزأ من أنظمة التحكم في الطيران، ومعدات الهبوط، والمحركات، والأدوات الدقيقة. النوابض القرصية في المساحات المضغوطة ذات التحميل العالي، مما يوفر تحميلًا مسبقًا دقيقًا في الوصلات المثبتة بمسامير. غالبًا ما تُستخدم اختيار المواد أمر بالغ الأهمية؛ تضمن المصنوعة من الفولاذ المقاوم للصدأ , سبائك التيتانيوم والمواد المركبة تحسين القوة إلى الوزن ومقاومة التآكل في البيئات القاسية.
تتطلب التطبيقات الطبية دقة وموثوقية عالية. تُستخدم النوابض في الأدوات الجراحية، والأجهزة القابلة للزرع، والأطراف الصناعية، ومعدات التشخيص. غالبًا ما يتم تصنيع نوابض الضغط الجزئي ونوابض الالتواء من الفولاذ المقاوم للصدأ أو سبائك نحاس البريليوم من أجل التوافق الحيوي ومقاومة التآكل والأداء الميكانيكي المتوقع.
توفر النوابض في الآلات الصناعية تخزين الطاقة، وعزل الاهتزازات، وموازنة الحمل. نوابض الضغط الحلزونية , بيلفيل وغسالات والينابيع الورقية تدعم المكابس وآلات الختم والناقلات والأذرع الآلية. تعد دقة التصنيع ومتانة المواد أمرًا ضروريًا للحفاظ على الأداء المتسق في ظل الدورات المتكررة والأحمال الثقيلة.
تضمن النوابض في الإلكترونيات الاتصال الموثوق به وتعديل القوة والتغذية المرتدة اللمسية. تُستخدم الينابيع الصغيرة , نوابض تمديد والينابيع الحلزونية على نطاق واسع في المفاتيح ووصلات البطارية والأزرار والتجمعات الميكانيكية الصغيرة. ينصب تركيز التصميم على الحجم الصغير والقوة المتسقة ومقاومة التآكل.
يعتمد أداء الربيع بشكل كبير على دقة التصنيع. تدمج NAITE TECH الأساليب التقليدية والمتقدمة لضمان الموثوقية والامتثال للتسامح.
يتضمن اللف البارد تشكيل سلك زنبركي في درجة حرارة الغرفة. إنها مناسبة لمعظم سبائك الفولاذ والينابيع المصنوعة من الفولاذ المقاوم للصدأ. توفر النوابض الملفوفة على البارد جودة تشطيب عالية للسطح ودقة الأبعاد.
يتم استخدام التشكيل الساخن للينابيع المصنوعة من السبائك ذات القطر الكبير أو عالية القوة. يسمح التسخين بالتشكيل دون حدوث تشققات صغيرة، مما يضمن مقاومة أفضل للتعب وأداء أفضل تحت الأحمال الثقيلة.
غالبًا ما يتم تصنيع النوابض القرصية والينابيع الورقية باستخدام الختم أو القطع بالليزر. تحقق هذه العمليات خصائص وتفاوتات دقيقة مع تقليل هدر المواد.
يتم استخدام التصنيع باستخدام الحاسب الآلي للمكونات المتكاملة الزنبركية مثل المثبتات والأدلة والمقاعد والتجمعات المعقدة. توفر NAITE TECH تصنيعًا عالي الدقة بتفاوتات تصل إلى ±0.005 مم، مما يضمن عمل النوابض على النحو الأمثل داخل التجميعات.
تعمل المعالجات السطحية مثل الصقل أو التلميع أو الطلاء على تحسين عمر الكلال وتقليل تركيزات الإجهاد. تعمل المعالجة الحرارية على ضبط الصلابة والمرونة، وهو أمر بالغ الأهمية لتطبيقات الدورة العالية أو التحميل العالي.
تعتبر النوابض مكونات أساسية في كل نظام هندسي تقريبًا، حيث توفر تخزين الطاقة، وامتصاص الصدمات، وتعديل القوة، والتحكم في الاهتزاز. يعد اختيار نوع الزنبرك والمواد وطريقة التصنيع الصحيحة أمرًا بالغ الأهمية لموثوقية النظام وأدائه. تضمن الهندسة المتقدمة والتصنيع الدقيق وتكامل التصميم المدروس أن النوابض تلبي المتطلبات الصارمة لتطبيقات السيارات والفضاء والطبية والصناعية والاستهلاكية.
تجمع NAITE TECH بين الخبرة الهندسية العميقة وقدرات التصنيع عالية الدقة لتقديم حلول زنبركية مُحسّنة، سواء للنماذج الأولية أو الإنتاج منخفض الحجم أو النشر الصناعي على نطاق واسع.
ضع في اعتبارك نوع الحمولة، ومتطلبات الانحراف، والمساحة المتاحة، والظروف البيئية، والمواد، وعمر الدورة. إن التشاور مع فرق التصنيع والهندسة مبكرًا يضمن الاختيار الأمثل للربيع.
تعتبر سبائك الفولاذ والفولاذ المقاوم للصدأ شائعة في التطبيقات ذات الدورة العالية. بالنسبة للبيئات المتخصصة، يمكن استخدام نحاس البريليوم أو المواد المركبة.
نعم. تقدم NAITE TECH نماذج أولية مخصصة وتصنيعًا دقيقًا لتحقيق تفاوتات تصل إلى ±0.005 مم، مما يضمن التكامل الموثوق به في التجميعات.
توفر النوابض القرصية قوة عالية في الفضاء المحوري المدمج مع انحراف غير خطي، في حين توفر النوابض الانضغاطية خصائص انحراف الحمل الخطي على مدى الحركة المحورية الأطول.
عادةً ما تستخدم السيارات الثقيلة والشاحنات والحافلات وأنظمة السكك الحديدية والآلات الصناعية النوابض الورقية لتوزيع الأحمال والمتانة العالية.
