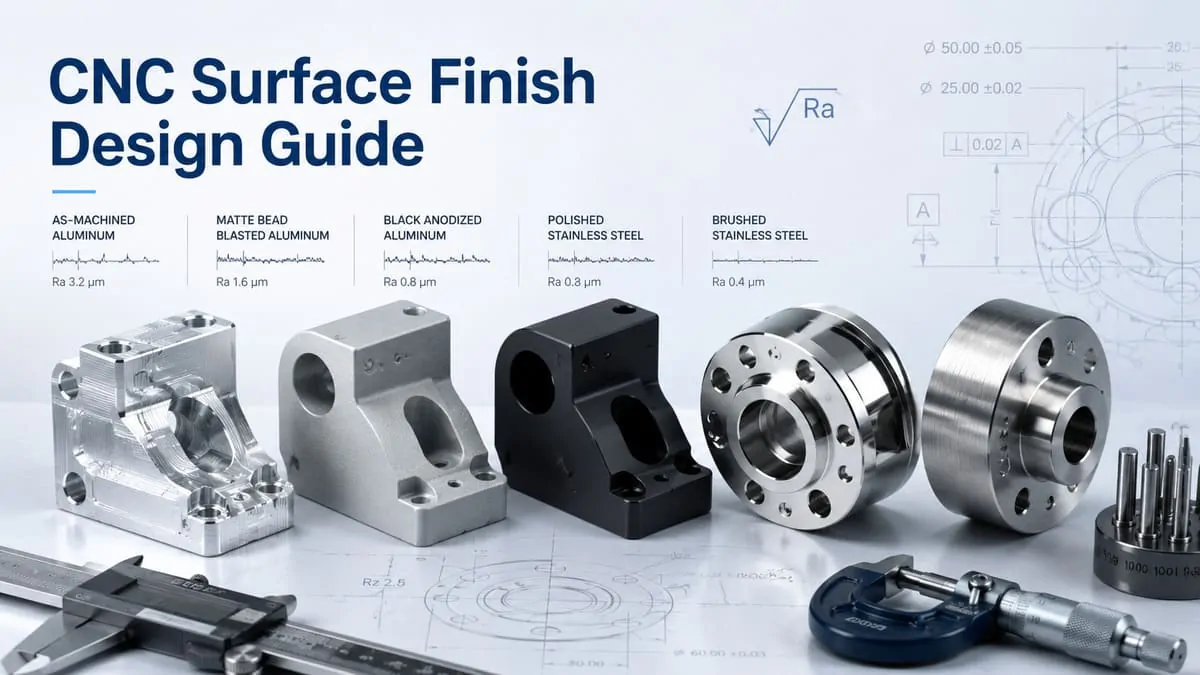

Guia de projeto de acabamento de superfície CNC: como especificar requisitos de rugosidade e acabamento de superfície

O acabamento superficial é um requisito importante de projeto para peças usinadas CNC. Afeta não apenas a aparência de uma peça, mas também seu desempenho na montagem, vedação, deslizamento, resistência ao desgaste, adesão do revestimento, resistência à corrosão e confiabilidade a longo prazo. Uma superfície que parece aceitável pode não ser adequada para vedação ou deslizamento, enquanto uma superfície altamente polida pode adicionar custos desnecessários se não melhorar a função da peça.

Na usinagem CNC, o acabamento superficial pode ser criado diretamente pelo processo de corte ou melhorado por meio de operações de acabamento secundário, como jateamento, anodização, polimento, passivação, galvanização, escovação, revestimento em pó ou pintura. Cada opção tem um efeito diferente na aparência, custo, tolerância dimensional, prazo de entrega e compatibilidade de materiais.

Um erro comum de projeto é aplicar o mesmo requisito de acabamento superficial a todas as superfícies de uma peça. Em muitos projetos, apenas algumas superfícies requerem rugosidade controlada ou consistência cosmética. Áreas ocultas, bolsões não funcionais, cavidades internas e superfícies de folga muitas vezes podem permanecer como usinadas. Ao separar as superfícies funcionais das superfícies cosméticas, os engenheiros podem melhorar a qualidade das peças, evitando custos desnecessários de acabamento.

Este guia explica como especificar os requisitos de acabamento superficial CNC de forma clara e econômica. Abrange rugosidade superficial, valores Ra, acabamentos usinados, acabamento cosmético, superfícies funcionais, opções comuns de pós-processamento, compatibilidade de materiais, chamadas de desenho, impacto de tolerância e revisão do fornecedor.

Se você precisar de suporte com seleção de acabamento superficial, compatibilidade de materiais, impacto de tolerância ou revisão de capacidade de fabricação, a NAITE TECH fornece serviços personalizados de usinagem CNC para protótipos e peças de produção com suporte de engenharia para requisitos práticos de acabamento.

O que é acabamento superficial em usinagem CNC?

O acabamento superficial na usinagem CNC refere-se à textura, rugosidade, padrão e aparência de uma superfície usinada. Ele descreve o quão lisa, áspera, brilhante, fosca, direcional ou marcada pela ferramenta é uma superfície após a usinagem ou pós-processamento.

O acabamento superficial pode ser controlado pelo próprio processo de usinagem ou pode ser modificado através de operações adicionais de acabamento. Por exemplo, uma peça pode ser deixada como usinada, jateada para obter uma aparência fosca, anodizada para resistência à corrosão e cor, polida para obter uma superfície mais lisa ou passivada para melhorar a resistência à corrosão em aço inoxidável.

Na usinagem CNC, o acabamento superficial pode incluir várias características relacionadas:

• Rugosidade superficial

• Marcas de ferramentas

• Padrão de caminho do cortador

• Direção de postura

• Aparência brilhante ou fosca

• Revestimento ou textura anodizada

• Condição da borda

• Condição de rebarba

• Limpeza de superfície

• Qualidade de contato funcional

O acabamento superficial não deve ser tratado como um detalhe puramente cosmético. Em muitas peças usinadas CNC, o acabamento superficial afeta diretamente o desempenho da peça.

Por exemplo:

• Uma superfície de vedação pode exigir rugosidade controlada para evitar vazamentos.

• Uma superfície deslizante pode precisar de um acabamento mais liso para reduzir o atrito e o desgaste.

• Uma superfície relacionada ao rolamento pode precisar de um acabamento específico para suportar o contato adequado.

• Uma caixa cosmética pode precisar de jateamento e anodização para obter uma aparência consistente.

• Uma superfície revestida pode necessitar de rugosidade adequada para adesão do revestimento.

• Um recurso rosqueado pode precisar de revisão pós-acabamento para evitar problemas de montagem.

É por isso que os requisitos de acabamento superficial devem ser adequados à função de cada superfície.

Para regras mais amplas de design de peças, você também pode revisar as regras da NAITE TECH Recomendações de projeto de usinagem CNC.

Acabamento de superfície usinada versus acabamento de superfície pós-processado

O acabamento superficial CNC geralmente pode ser dividido em duas categorias: acabamento usinado e acabamento pós-processado.

O acabamento superficial usinado é criado diretamente pela ferramenta de corte. Depende da geometria da ferramenta, taxa de avanço, velocidade do fuso, passo lateral, material, estratégia de corte, desgaste da ferramenta e passes de acabamento. Uma superfície usinada pode apresentar marcas visíveis de ferramentas, linhas de fresamento, marcas de torneamento ou caminhos de corte.

O acabamento superficial pós-processado é criado após a usinagem. Isso pode incluir jateamento, anodização, polimento, escovação, passivação, galvanização, revestimento em pó, pintura ou outros tratamentos de superfície. Esses processos podem melhorar a aparência, a resistência à corrosão, a resistência ao desgaste, a limpeza ou a textura da superfície.

Um projeto prático deve definir se o requisito de superfície é:

• Funcional

• Cosmético

• Protetor

• Dimensional

• Relacionado à montagem

• Relacionado ao revestimento

• Relacionado à inspeção

Por exemplo, um invólucro de alumínio visível pode precisar de jateamento e anodização preta para melhorar a aparência, enquanto um furo de rolamento na mesma peça pode precisar ser mascarado ou controlado separadamente para manter o ajuste. Tratar todas as superfícies da mesma forma pode criar custos evitáveis ​​ou riscos funcionais.

Por que o acabamento superficial é importante no projeto de peças CNC

O acabamento superficial afeta vários fatores importantes de projeto e fabricação.

A chave é evitar especificar excessivamente os requisitos de acabamento. Uma superfície de vedação, uma tampa visível e um bolso interno oculto podem precisar de diferentes estratégias de acabamento. Aplicar um valor Ra fino ou acabamento cosmético a cada superfície pode aumentar o custo de usinagem e pós-processamento sem melhorar a peça final.

Visão de engenharia da NAITE TECH

O acabamento superficial é frequentemente tratado como um requisito cosmético, mas na usinagem CNC também pode afetar a vedação, o atrito, o desgaste, a adesão do revestimento e o desempenho da montagem. Antes da produção, a NAITE TECH analisa se cada requisito de acabamento é visual, funcional ou ambos.

Em muitos projetos CNC, a abordagem mais econômica é definir os requisitos de acabamento por função de superfície. Superfícies críticas de vedação, deslizamento ou contato podem precisar de rugosidade controlada, enquanto áreas ocultas ou não funcionais podem muitas vezes permanecer usinadas. Isso ajuda a manter o desempenho da peça, evitando custos desnecessários de acabamento.

Rugosidade da superfície e valores de Ra explicados

A rugosidade da superfície é uma das maneiras mais comuns de descrever o acabamento superficial do CNC. Ele mede os pequenos picos, vales e texturas deixados em uma superfície após a usinagem ou acabamento. Em desenhos de engenharia, a rugosidade da superfície é frequentemente especificada usando um valor Ra.

Ra , ou rugosidade média aritmética, representa a variação média da altura de um perfil de superfície ao longo de um comprimento medido. Um valor mais baixo de Ra geralmente significa uma superfície mais lisa, enquanto um valor mais alto de Ra significa uma superfície mais áspera.

Por exemplo:

• Ra 6,3 µm indica uma superfície usinada relativamente áspera.

• Ra 3,2 µm é comum para superfícies usinadas em geral.

• Ra 1,6 µm é um acabamento usinado mais fino.

• Ra 0,8 µm ou inferior pode ser usado para vedação, deslizamento ou superfícies de contato de precisão.

No entanto, Ra é apenas uma maneira de descrever o acabamento superficial. Duas superfícies com o mesmo valor Ra ainda podem parecer diferentes se tiverem marcas de ferramenta, direção de assentamento, padrões de polimento ou texturas de revestimento diferentes. Por esta razão, os requisitos de acabamento superficial devem considerar tanto a função quanto a aparência.

Faixas comuns de rugosidade de superfície CNC

A tabela abaixo fornece referências gerais de rugosidade superficial para peças usinadas CNC. Os resultados reais dependem do material, geometria, condição da ferramenta, estratégia de usinagem, processo de acabamento e método de inspeção.

Estes valores devem ser usados ​​como referências práticas e não como regras universais. Um requisito de rugosidade superficial que é fácil de alcançar em uma face plana de alumínio aberta pode ser mais difícil em um bolsão profundo, parede fina, raio interno pequeno ou material duro.

Um valor Ra mais baixo é sempre melhor?

Um valor de Ra mais baixo nem sempre é melhor. Uma superfície mais lisa pode melhorar a vedação, o deslizamento ou a aparência estética, mas também pode aumentar o tempo de usinagem, o custo de acabamento e os requisitos de inspeção.

Valores mais baixos de Ra podem exigir:

• Passes de finalização mais lentos

• Passo menor

• Ferramentas mais nítidas

• Fixação mais estável

• Polimento adicional

• Mais inspeção

• Melhor controle do desgaste da ferramenta

• Manuseio mais cuidadoso após o acabamento

Se a superfície não afetar a função ou a aparência, especificar um valor Ra muito baixo pode agregar custos sem melhorar o desempenho da peça.

Por exemplo, um bolsão interno oculto geralmente não precisa do mesmo valor Ra que uma face de vedação ou superfície deslizante. Uma superfície externa cosmética pode exigir consistência visual, mas não necessariamente um valor de rugosidade extremamente baixo. Uma superfície relacionada ao rolamento pode precisar de controle de rugosidade porque afeta o contato e o desgaste.

O valor correto de Ra depende da função da superfície.

Rugosidade da superfície vs. aparência visual

A rugosidade da superfície e a aparência visual estão relacionadas, mas não são a mesma coisa.

Ra mede numericamente a textura da superfície. A aparência descreve a aparência da superfície aos olhos. Uma superfície pode ter um valor Ra aceitável, mas ainda assim mostrar marcas visíveis de ferramentas, linhas direcionais, variação de cor, inconsistência de jateamento ou padrões de polimento.

Isto é especialmente importante para peças voltadas para o cliente, como:

• Carcaças de produtos

• Componentes de dispositivos de consumo

• Gabinetes de alumínio

• Colchetes visíveis

• Capas para dispositivos médicos

• Capas de robótica

• Carcaças de equipamentos ópticos

Para peças cosméticas, os engenheiros não devem confiar apenas nos valores Ra. Muitas vezes é melhor especificar o tipo de acabamento, superfícies visíveis, cor, nível de brilho e padrão cosmético aceitável. Amostras ou fotos de referência também podem ajudar a evitar mal-entendidos.

Quando especificar Ra em um desenho

Ra deve ser especificado quando a rugosidade da superfície afeta diretamente a função, o desempenho ou a inspeção da peça.

Superfícies comuns que podem precisar de uma chamada Ra incluem:

• Vedação de faces

• Superfícies deslizantes

• Áreas de contato do rolamento

• Superfícies do eixo

• Superfícies de acoplamento

• Superfícies de fluxo de fluido

• Superfícies de montagem ópticas ou de sensores

• Superfícies de referência de precisão

• Superfícies preparadas para revestimento ou colagem

Nem toda superfície precisa de um valor Ra. Se nenhuma rugosidade superficial específica for necessária, pode ser suficiente usar uma nota geral como “como usinado” ou definir um acabamento padrão para áreas não críticas.

Um desenho prático pode incluir:

• Nota geral de acabamento para a maioria das superfícies

• Valor específico de Ra apenas para superfícies funcionais

• Nota de acabamento cosmético para superfícies visíveis

• Notas de mascaramento para roscas, furos ou áreas de ajuste apertado

• Requisitos de revestimento ou anodização quando necessário

Essa abordagem dá ao fornecedor instruções claras sem tornar cada superfície cara para usinar ou inspecionar.

Como os valores Ra afetam o custo de usinagem CNC

Os requisitos de rugosidade superficial afetam o custo porque superfícies mais lisas geralmente requerem usinagem ou pós-processamento mais controlado.

O custo aumenta quando:

• Um valor Ra mais baixo é necessário

• Mais superfícies precisam de rugosidade controlada

• A superfície é profunda ou de difícil acesso

• Pequenas ferramentas são necessárias

• É necessário polimento

• Consistência cosmética é necessária

• Relatórios de inspeção são obrigatórios

• O acabamento deve ser protegido durante o manuseio

• É necessário revestimento ou mascaramento após a usinagem

Por esta razão, a rugosidade superficial deve ser aplicada seletivamente. O objetivo é especificar a qualidade da superfície que a peça realmente precisa, e não o valor Ra mais baixo possível.

Se a sua peça tiver requisitos de acabamento superficial que possam afetar a tolerância, montagem ou custo, a NAITE TECH pode fornecer Revisão do acabamento superficial CNC antes da produção.

Visão de engenharia da NAITE TECH

Um fator de custo comum é especificar um valor Ra fino em cada superfície. Em muitas peças CNC, apenas faces de vedação, superfícies deslizantes, áreas relacionadas a rolamentos ou superfícies cosméticas visíveis precisam de rugosidade controlada. Superfícies não críticas ou ocultas muitas vezes podem permanecer usinadas.

Durante a revisão do acabamento superficial, a NAITE TECH avalia se cada requisito de Ra é funcional, cosmético ou desnecessário. Isso ajuda a reduzir os custos de usinagem e inspeção, ao mesmo tempo que mantém as superfícies importantes adequadamente controladas. Explicação da rugosidade da superfície e dos valores Ra

A rugosidade da superfície é uma das maneiras mais comuns de descrever o acabamento superficial do CNC. Ele mede os pequenos picos, vales e texturas deixados em uma superfície após a usinagem ou acabamento. Em desenhos de engenharia, a rugosidade da superfície é frequentemente especificada usando um valor Ra.

Ra , ou rugosidade média aritmética, representa a variação média da altura de um perfil de superfície ao longo de um comprimento medido. Um valor mais baixo de Ra geralmente significa uma superfície mais lisa, enquanto um valor mais alto de Ra significa uma superfície mais áspera.

Por exemplo:

• Ra 6,3 µm indica uma superfície usinada relativamente áspera.

• Ra 3,2 µm é comum para superfícies usinadas em geral.

• Ra 1,6 µm é um acabamento usinado mais fino.

• Ra 0,8 µm ou inferior pode ser usado para vedação, deslizamento ou superfícies de contato de precisão.

No entanto, Ra é apenas uma maneira de descrever o acabamento superficial. Duas superfícies com o mesmo valor Ra ainda podem parecer diferentes se tiverem marcas de ferramenta, direção de aplicação, padrões de polimento ou texturas de revestimento diferentes. Por esta razão, os requisitos de acabamento superficial devem considerar tanto a função quanto a aparência.

Faixas comuns de rugosidade de superfície CNC

A tabela abaixo fornece referências gerais de rugosidade superficial para peças usinadas CNC. Os resultados reais dependem do material, geometria, condição da ferramenta, estratégia de usinagem, processo de acabamento e método de inspeção.

Estes valores devem ser usados ​​como referências práticas e não como regras universais. Um requisito de rugosidade superficial que é fácil de alcançar em uma face plana de alumínio aberta pode ser mais difícil em um bolsão profundo, parede fina, raio interno pequeno ou material duro.

Um valor Ra mais baixo é sempre melhor?

Um valor de Ra mais baixo nem sempre é melhor. Uma superfície mais lisa pode melhorar a vedação, o deslizamento ou a aparência estética, mas também pode aumentar o tempo de usinagem, o custo de acabamento e os requisitos de inspeção.

Valores mais baixos de Ra podem exigir:

• Passes de finalização mais lentos

• Passo menor

• Ferramentas mais nítidas

• Fixação mais estável

• Polimento adicional

• Mais inspeção

• Melhor controle do desgaste da ferramenta

• Manuseio mais cuidadoso após o acabamento

Se a superfície não afetar a função ou a aparência, especificar um valor Ra muito baixo pode agregar custos sem melhorar o desempenho da peça.

Por exemplo, um bolsão interno oculto geralmente não precisa do mesmo valor Ra que uma face de vedação ou superfície deslizante. Uma superfície externa cosmética pode exigir consistência visual, mas não necessariamente um valor de rugosidade extremamente baixo. Uma superfície relacionada ao rolamento pode precisar de controle de rugosidade porque afeta o contato e o desgaste.

O valor correto de Ra depende da função da superfície.

Rugosidade da superfície vs. aparência visual

A rugosidade da superfície e a aparência visual estão relacionadas, mas não são a mesma coisa.

Ra mede numericamente a textura da superfície. A aparência descreve a aparência da superfície aos olhos. Uma superfície pode ter um valor Ra aceitável, mas ainda assim mostrar marcas visíveis de ferramentas, linhas direcionais, variação de cor, inconsistência de jateamento ou padrões de polimento.

Isto é especialmente importante para peças voltadas para o cliente, como:

• Carcaças de produtos

• Componentes de dispositivos de consumo

• Gabinetes de alumínio

• Colchetes visíveis

• Capas para dispositivos médicos

• Capas de robótica

• Carcaças de equipamentos ópticos

Para peças cosméticas, os engenheiros não devem confiar apenas nos valores Ra. Muitas vezes é melhor especificar o tipo de acabamento, superfícies visíveis, cor, nível de brilho e padrão cosmético aceitável. Amostras ou fotos de referência também podem ajudar a evitar mal-entendidos.

Quando especificar Ra em um desenho

Ra deve ser especificado quando a rugosidade da superfície afeta diretamente a função, o desempenho ou a inspeção da peça.

Superfícies comuns que podem precisar de uma chamada Ra incluem:

• Vedação de faces

• Superfícies deslizantes

• Áreas de contato do rolamento

• Superfícies do eixo

• Superfícies de acoplamento

• Superfícies de fluxo de fluido

• Superfícies de montagem ópticas ou de sensores

• Superfícies de referência de precisão

• Superfícies preparadas para revestimento ou colagem

Nem toda superfície precisa de um valor Ra. Se nenhuma rugosidade superficial específica for necessária, pode ser suficiente usar uma nota geral como “como usinado” ou definir um acabamento padrão para áreas não críticas.

Um desenho prático pode incluir:

• Nota geral de acabamento para a maioria das superfícies

• Valor específico de Ra apenas para superfícies funcionais

• Nota de acabamento cosmético para superfícies visíveis

• Notas de mascaramento para roscas, furos ou áreas de ajuste apertado

• Requisitos de revestimento ou anodização quando necessário

Essa abordagem dá ao fornecedor instruções claras sem tornar cada superfície cara para usinar ou inspecionar.

Como os valores Ra afetam o custo de usinagem CNC

Os requisitos de rugosidade superficial afetam o custo porque superfícies mais lisas geralmente requerem usinagem ou pós-processamento mais controlado.

O custo aumenta quando:

• Um valor Ra mais baixo é necessário

• Mais superfícies precisam de rugosidade controlada

• A superfície é profunda ou de difícil acesso

• Pequenas ferramentas são necessárias

• É necessário polimento

• Consistência cosmética é necessária

• Relatórios de inspeção são obrigatórios

• O acabamento deve ser protegido durante o manuseio

• É necessário revestimento ou mascaramento após a usinagem

Por esta razão, a rugosidade superficial deve ser aplicada seletivamente. O objetivo é especificar a qualidade da superfície que a peça realmente precisa, e não o valor Ra mais baixo possível.

Se a sua peça tiver requisitos de acabamento superficial que possam afetar a tolerância, montagem ou custo, a NAITE TECH pode fornecer Revisão do acabamento superficial CNC antes da produção.

Visão de engenharia da NAITE TECH

Um fator de custo comum é especificar um valor Ra fino em cada superfície. Em muitas peças CNC, apenas faces de vedação, superfícies deslizantes, áreas relacionadas a rolamentos ou superfícies cosméticas visíveis precisam de rugosidade controlada. Superfícies não críticas ou ocultas muitas vezes podem permanecer usinadas.

Durante a revisão do acabamento superficial, a NAITE TECH avalia se cada requisito de Ra é funcional, cosmético ou desnecessário. Isso ajuda a reduzir os custos de usinagem e inspeção, ao mesmo tempo que mantém as superfícies importantes adequadamente controladas.

Acabamento de superfície conforme usinado

Um acabamento superficial usinado é a condição superficial deixada diretamente pelo processo de corte CNC, sem pós-processamento adicional, como jateamento, anodização, polimento, galvanização ou pintura. É uma das opções de acabamento mais comuns e econômicas para peças usinadas CNC.

As superfícies usinadas podem apresentar marcas de ferramentas visíveis, caminhos de fresamento, linhas de torneamento, padrões de passagem da fresa ou leve textura direcional. A aparência depende do processo de usinagem, condição da ferramenta, parâmetros de corte, material e estratégia de passe de acabamento.

Para muitas peças mecânicas, um acabamento usinado é totalmente aceitável. Ele fornece uma superfície funcional, evitando custos adicionais, prazos de entrega e riscos dimensionais do acabamento secundário.

Qual é a aparência de um acabamento usinado?

Uma superfície usinada geralmente possui uma superfície metálica ou plástica limpa com marcas de usinagem visíveis. Estas marcas são criadas pela ferramenta de corte à medida que remove material.

As características visuais comuns incluem:

• Percursos de ferramentas de fresamento

• Linhas de viragem

• Marcas de usinagem direcionais

• Ligeiros padrões de passagem

• Marcas de entrada ou saída da ferramenta

• Bordas usinadas afiadas antes de rebarbar

• Textura de superfície baseada em parâmetros de corte

A superfície ainda pode estar limpa e profissional, mas geralmente não terá a aparência fosca uniforme do jateamento ou a aparência brilhante do polimento.

Se uma peça precisar de uma superfície cosmética consistente, o processamento conforme usinado pode não ser suficiente. Se a peça for principalmente funcional e as marcas da ferramenta forem aceitáveis, o conforme usinado costuma ser a opção mais eficiente.

Quando o acabamento usinado é uma boa escolha

O acabamento usinado é adequado quando a aparência da superfície não é o requisito principal ou quando a função da peça não requer tratamento superficial adicional.

Muitas vezes é uma boa escolha para:

• Protótipos funcionais

• Componentes mecânicos internos

• Superfícies ocultas

• Acessórios e ferramentas

• Colchetes

• Placas de montagem

• Componentes da máquina

• Peças de teste

• Peças de validação de engenharia

• Peças de produção sensíveis ao custo

O acabamento usinado é especialmente útil quando o objetivo é validar geometria, ajuste, montagem ou desempenho mecânico antes de adicionar acabamento cosmético ou protetor.

Para protótipos, usar o acabamento usinado pode reduzir o tempo de entrega e ajudar os engenheiros a testar a peça com mais rapidez.

Quando o acabamento usinado pode não ser suficiente

O acabamento usinado pode não ser adequado quando a peça requer uma aparência específica, proteção contra corrosão, resistência ao desgaste, baixo atrito ou rugosidade superficial controlada.

Acabamentos adicionais podem ser necessários para:

• Peças cosméticas voltadas para o cliente

• Peças de alumínio que requerem anodização

• Peças de aço inoxidável que requerem passivação

• Peças expostas à umidade ou ambientes corrosivos

• Superfícies deslizantes que exigem menor rugosidade

• Vedação de superfícies que requerem acabamento controlado

• Peças que exigem cor ou aparência de marca

• Componentes médicos ou relacionados com alimentos que necessitam de superfícies mais limpas

• Componentes que requerem maior resistência ao desgaste

Por exemplo, um invólucro de alumínio pode ser funcional conforme usinado, mas pode precisar de jateamento e anodização para obter uma aparência preta fosca uniforme. Um componente de aço inoxidável pode ser usinado com precisão, mas ainda assim requer passivação para melhorar a resistência à corrosão.

Acabamento conforme usinado e rugosidade superficial

A rugosidade da superfície usinada depende de vários fatores de usinagem:

• Nitidez da ferramenta

• Taxa de alimentação

• Passo a passo

• Velocidade de corte

• Estratégia de caminho da ferramenta

• Tipo de material

• Desgaste da ferramenta

• Profundidade do passe de acabamento

• Rigidez da máquina

• Evacuação de refrigerante e cavacos

Um acabamento padrão conforme usinado pode ser aceitável para muitas superfícies gerais. No entanto, se for necessário um valor específico de Ra, ele deverá ser indicado no desenho.

Por exemplo:

• Um bolsão oculto pode ser aceitável conforme usinado.

• Uma cobertura visível pode precisar de jateamento ou escovação.

• Uma superfície de vedação pode precisar de um valor Ra controlado.

• Uma superfície deslizante pode precisar de um acabamento ou polimento mais suave.

• Uma superfície relacionada ao rolamento pode precisar de uma rugosidade e tolerância dimensional específicas.

O desenho deve definir quais superfícies requerem acabamento controlado e quais superfícies podem permanecer usinadas.

Acabamento e rebarbação conforme usinado

Mesmo quando uma peça é especificada como usinada, a rebarbação básica geralmente é importante. Arestas vivas, rebarbas e marcas de saída da ferramenta podem afetar o manuseio, a montagem, a segurança e a aparência.

Uma nota prática de desenho pode incluir:

• 'Conforme usinado, rebarbe todas as arestas vivas'

• 'Quebre arestas vivas de 0,2 a 0,5 mm'

• 'Remova rebarbas antes da inspeção'

• 'Não são permitidas rebarbas soltas'

• 'Mantenha arestas vivas somente onde especificado'

A rebarbação deve ser definida cuidadosamente porque a rebarbação agressiva pode alterar as dimensões das arestas, afetar as arestas de vedação ou danificar pequenas peças. Se uma borda permanecer afiada, ela deverá ser claramente marcada.

Acabamento e custo conforme usinado

O acabamento usinado geralmente é a opção de superfície de menor custo porque evita processos de acabamento adicionais. No entanto, o custo ainda pode aumentar se for necessário um valor Ra muito suave conforme usinado.

O custo pode aumentar quando:

• Percursos muito finos são necessários

• É necessário um pequeno passo

• São necessárias passagens de acabamento adicionais

• Cada superfície precisa de um valor Ra controlado

• Bolsões profundos exigem marcas de ferramentas limpas

• Raios internos pequenos requerem ferramentas pequenas

• A direção da marca da ferramenta cosmética deve ser controlada

• Relatórios de inspeção são necessários para rugosidade superficial

É por isso que “como usinado” não deve ser confundido com “qualquer qualidade de superfície”. Se uma superfície como usinada precisar de um valor Ra específico ou padrão visual, esse requisito deve ser claramente declarado.

Visão de engenharia da NAITE TECH

O acabamento usinado costuma ser o melhor ponto de partida para protótipos CNC e peças mecânicas não cosméticas. Ajuda a reduzir custos e prazos de entrega, mantendo o foco na geometria, tolerância, ajuste e função.

No entanto, conforme usinado não significa descontrolado. Se uma superfície afetar a vedação, o deslizamento, o contato do rolamento, a adesão do revestimento ou a qualidade visível do produto, a NAITE TECH recomenda definir esse requisito claramente no desenho. Isto permite que o processo de usinagem concentre o esforço de acabamento apenas onde ele cria valor funcional ou cosmético.

Requisitos de acabamento superficial funcional versus cosmético

Nem todas as superfícies de uma peça usinada CNC têm a mesma finalidade. Algumas superfícies afetam o desempenho da peça, enquanto outras afetam principalmente a aparência da peça. Uma estratégia econômica de acabamento superficial começa separando os requisitos funcionais da superfície dos requisitos cosméticos da superfície.

As superfícies funcionais devem ser especificadas com requisitos mensuráveis, como rugosidade superficial, planicidade, espessura do revestimento, resistência ao desgaste ou desempenho de vedação. As superfícies cosméticas devem ser especificadas com requisitos relacionados à aparência, como cor, textura, brilho, marcas visíveis da ferramenta ou consistência do acabamento.

Quando esses dois requisitos são misturados, as peças podem ficar mais caras do que o necessário. Uma superfície externa visível pode precisar de uma aparência consistente de jateamento e anodização, mas pode não precisar de um valor Ra muito baixo. Uma superfície de vedação pode precisar de rugosidade controlada, mas pode não precisar de polimento cosmético.

O que é um acabamento de superfície funcional?

Um acabamento superficial funcional afeta o desempenho da peça. Pode influenciar a vedação, o deslizamento, o atrito, o desgaste, o ajuste da montagem, a adesão do revestimento, o contato elétrico, o fluxo de fluido ou a estabilidade dimensional.

Os requisitos de acabamento superficial funcional são comuns em:

• Vedação de faces

• Superfícies de contato da junta

• Superfícies deslizantes

• Superfícies relacionadas aos rolamentos

• Áreas de contato do eixo

• Rostos acasalados

• Superfícies de referência

• Passagens de fluxo de fluido

• Interfaces encadeadas

• Superfícies de contato elétrico

• Colagem ou revestimento de superfícies

• Interfaces de montagem de precisão

Para estas superfícies, o requisito de acabamento deve ser baseado no funcionamento da peça. Uma superfície de vedação pode precisar de um valor Ra específico. Uma superfície deslizante pode precisar de menor rugosidade para reduzir o atrito. Uma superfície de colagem pode precisar de textura adequada para adesão. Uma superfície revestida pode precisar de preparação antes do revestimento, anodização ou pintura.

Os requisitos funcionais devem ser claros, mensuráveis ​​e limitados às superfícies que realmente necessitam deles.

O que é um acabamento cosmético de superfície?

Um acabamento superficial cosmético afeta principalmente a aparência e a percepção do usuário. É importante para peças visíveis aos clientes, montadas em produtos acabados ou usadas em aplicações onde a qualidade visual é importante.

Os requisitos de acabamento cosmético são comuns em:

• Carcaças de produtos

• Gabinetes de alumínio

• Componentes de dispositivos de consumo

• Colchetes visíveis

• Painéis frontais

• Capas para dispositivos médicos

• Capas de robótica

• Exibir peças

• Caixas de câmeras ou equipamentos ópticos

• Hardware voltado para o cliente

O acabamento cosmético da superfície pode incluir:

• Textura fosca jateada com miçangas

• Direção de grão escovado

• Aparência de superfície polida

• Cor anodizada

• Cor revestida em pó

• Qualidade da superfície pintada

• Nível de brilho uniforme

• Nenhuma marca de ferramenta visível nas superfícies expostas

• Sem arranhões ou marcas de manuseio nas faces visíveis

Os requisitos cosméticos são muitas vezes mais difíceis de julgar apenas pelos números. Uma superfície pode atingir um valor Ra, mas ainda assim parecer inaceitável devido a marcas de ferramentas inconsistentes, variação de cor, direção de polimento ou padrão de jateamento. Para superfícies cosméticas, amostras de referência, fotos ou padrões visuais claros podem ajudar a evitar mal-entendidos.

Requisitos funcionais e cosméticos podem se sobrepor

Algumas superfícies são funcionais e cosméticas. Por exemplo, uma caixa de alumínio exposta pode precisar de uma aparência anodizada uniforme, ao mesmo tempo que mantém um nivelamento preciso na face de montagem. Uma peça médica de aço inoxidável pode precisar de um acabamento visual limpo e passivação resistente à corrosão. Uma tampa deslizante pode precisar de movimento suave e aparência consistente.

Quando uma superfície tem requisitos funcionais e cosméticos, o desenho deve definir ambos claramente.

Por exemplo:

• Superfície visível: explosão de contas + anodização preta

• Superfície de vedação: Ra 0,8 µm, máscara antes da anodização, se necessário

• Furo do rolamento: mantenha a dimensão final após o acabamento

• Orifícios roscados: mascarar ou inspecionar após o revestimento

• Rosto cosmético: sem marcas de ferramentas visíveis após o acabamento

Isso ajuda o fornecedor a entender quais superfícies devem ser protegidas, mascaradas, inspecionadas ou com acabamento diferente.

Por que separar tipos de superfície reduz custos

Separar os requisitos funcionais e cosméticos da superfície ajuda a reduzir custos porque evita acabamentos desnecessários em superfícies que não precisam dele.

Por exemplo:

Essa abordagem mantém superfícies importantes controladas enquanto reduz polimento, jateamento, revestimento, inspeção ou mascaramento desnecessários.

Como marcar superfícies funcionais e cosméticas em desenhos

Um desenho claro deve informar ao fornecedor quais superfícies requerem controle de acabamento funcional e quais superfícies requerem controle de aparência cosmética.

Os métodos de desenho úteis incluem:

• Símbolos de rugosidade superficial para superfícies funcionais

• Notas de acabamento para superfícies cosméticas visíveis

• Notas de mascaramento para roscas, furos e áreas de ajuste apertado

• Notas de espessura do revestimento quando as dimensões finais são importantes

• Diferentes zonas de acabamento para áreas visíveis e ocultas

• Referências de dados para superfícies que afetam a inspeção

• Notas como 'superfície cosmética' ou 'superfície visível'

• Notas como 'conforme usinado, salvo especificação em contrário'

Exemplo de notas de desenho:

• 'Superfícies externas visíveis: jateamento de esferas + anodização transparente'

• 'Bolsões internos: conforme usinados, salvo especificação em contrário'

• 'Face de vedação: Ra 0,8 µm'

• 'Orifício do rolamento da máscara antes da anodização'

• 'Não cubra os furos roscados'

• 'Remova rebarbas, quebre arestas vivas de 0,2 a 0,5 mm'

• 'Nenhuma marca de ferramenta visível na face frontal'

Zonas de acabamento limpas reduzem as suposições do fornecedor e ajudam a evitar custos desnecessários.

Erro comum: usar Ra para controlar a aparência cosmética

Um erro comum é usar um valor baixo de Ra para controlar a aparência. Embora Ra meça a rugosidade, ele não define totalmente a qualidade visual.

Uma peça pode ter um valor Ra baixo, mas ainda assim mostrar:

• Marcas de usinagem direcionais

• Polimento irregular

• Variação de cor após anodização

• Jateamento de esferas inconsistente

• Lidando com arranhões

• Transições de percurso

• Marcas de corte visíveis

Para peças cosméticas, o tipo de acabamento e o padrão visual geralmente são mais importantes do que apenas Ra. Uma superfície jateada e anodizada pode parecer mais consistente do que uma superfície usinada com baixo Ra, mesmo que o valor de Ra não seja extremamente baixo.

Se a aparência for importante, especifique claramente o processo de acabamento desejado e as superfícies visíveis.

Visão de engenharia da NAITE TECH

Em muitos projetos CNC, custos desnecessários advêm da aplicação de requisitos cosméticos ou de acabamento superficial fino a todas as superfícies, em vez de limitá-los a áreas visíveis ou funcionais. Um bolsão oculto, recorte de folga ou cavidade interna geralmente não precisa do mesmo acabamento que uma superfície de produto exposta ou face de vedação.

Antes da produção, a NAITE TECH analisa os requisitos de acabamento superficial por função. Avaliamos quais superfícies afetam a vedação, o deslizamento, o desgaste, a adesão do revestimento, a montagem ou a aparência, e onde o acabamento usinado é suficiente. Isto ajuda a reduzir os custos de acabamento, ao mesmo tempo que mantém as superfícies críticas e visíveis devidamente controladas.

Opções comuns de acabamento de superfície de usinagem CNC

As peças usinadas CNC podem ser acabadas de muitas maneiras diferentes, dependendo do material, aparência, função, resistência à corrosão, resistência ao desgaste e requisitos de custo. Algumas peças podem permanecer como usinadas, enquanto outras podem precisar de jateamento, anodização, polimento, escovação, passivação, galvanização, revestimento em pó ou pintura.

O melhor acabamento superficial nem sempre é a opção mais lisa ou mais cara. O melhor acabamento é aquele que corresponde à função, ao ambiente, aos requisitos de aparência, aos requisitos de tolerância e ao orçamento de produção da peça.

Acabamento conforme usinado

Um acabamento usinado é a superfície deixada diretamente pelo processo de corte CNC. Pode mostrar marcas de ferramentas, caminhos de corte, linhas de torneamento ou padrões de usinagem direcionais.

O acabamento usinado costuma ser a escolha mais econômica porque não requer acabamento secundário.

Melhor para:

• Protótipos funcionais

• Superfícies ocultas

• Peças mecânicas internas

• Acessórios e ferramentas

• Componentes sensíveis ao custo

• Peças onde as marcas da ferramenta são aceitáveis

Vantagens:

• Menor custo de acabamento

• Prazo de entrega mais curto

• Nenhum impacto na espessura do revestimento

• Bom para validação de engenharia

• Adequado para muitos componentes mecânicos

Limitações:

• Marcas de ferramentas visíveis podem permanecer

• A aparência pode não ser uniforme

• Proteção limitada contra corrosão

• Não é ideal para peças cosméticas voltadas para o cliente

Uma nota de desenho como “conforme usinado, rebarbe todas as arestas vivas” geralmente é adequada para peças CNC não cosméticas.

Jateamento de contas

O jateamento de esferas usa mídia fina para criar uma textura de superfície fosca uniforme. É comumente usado em peças de alumínio e aço inoxidável para reduzir marcas visíveis de usinagem e criar uma aparência cosmética mais limpa.

O jateamento de esferas é frequentemente usado antes da anodização para melhorar a consistência visual.

Melhor para:

• Gabinetes de alumínio

• Carcaças de produtos

• Colchetes visíveis

• Componentes de robótica

• Capas para dispositivos médicos

• Peças usinadas cosméticas

• Peças que requerem textura fosca uniforme

Vantagens:

• Cria uma aparência fosca consistente

• Reduz marcas visíveis de ferramentas

• Adequado antes da anodização

• Bom para peças voltadas para o cliente

• Custo moderado em comparação com o polimento

Limitações:

• Pode afetar ligeiramente as arestas vivas

• Pode não atingir recursos internos profundos de maneira uniforme

• Pode alterar a textura da superfície

• Requer cuidado para recursos de tolerância restrita

• Pode ser necessário mascarar furos ou roscas críticas

Se a consistência cosmética for importante, defina quais superfícies devem ser jateadas e quais superfícies podem permanecer usinadas.

Anodização

A anodização é um processo de acabamento eletroquímico comumente usado para peças de alumínio. Melhora a resistência à corrosão, dureza superficial e aparência. A anodização pode ser transparente, preta ou colorida dependendo da necessidade.

A anodização é uma das opções de acabamento mais comuns para peças de alumínio usinadas CNC.

Melhor para:

• Carcaças de alumínio

• Gabinetes

• Colchetes

• Componentes de produtos de consumo

• Peças de robótica

• Componentes aeroespaciais

• Peças de dispositivos eletrônicos

• Peças que requerem cor e resistência à corrosão

Vantagens:

• Melhora a resistência à corrosão

• Oferece opções de cores decorativas

• Melhora a dureza superficial

• Funciona bem com jateamento de contas

• Comum para peças CNC de alumínio

Limitações:

• Adiciona ou altera a espessura da superfície

• A cor pode variar ligeiramente entre lotes

• Roscas e furos apertados podem precisar de mascaramento

• Bordas nítidas podem apresentar densidade de cor diferente

• Não é adequado igualmente para todas as ligas de alumínio

A anodização deve ser revisada juntamente com os requisitos de tolerância. Se um furo, rosca ou ajuste for crítico, especifique se ele deve ser mascarado, usinado após a anodização ou inspecionado após o acabamento.

Anodização Dura

A anodização dura é um processo de anodização mais espesso e resistente ao desgaste. É comumente usado quando as peças de alumínio exigem maior durabilidade, resistência ao desgaste ou dureza superficial.

Melhor para:

• Superfícies de desgaste

• Componentes deslizantes

• Peças aeroespaciais

• Componentes de máquinas industriais

• Peças de alumínio expostas ao atrito

• Componentes que requerem proteção de superfície mais forte

Vantagens:

• Maior dureza superficial do que a anodização padrão

• Melhor resistência ao desgaste

• Maior durabilidade

• Bom para componentes funcionais de alumínio

• Melhor proteção em ambientes exigentes

Limitações:

• O revestimento mais espesso pode afetar as dimensões

• As opções de cores podem ser mais limitadas

• Pode aumentar o custo

• O mascaramento pode ser necessário para recursos de tolerância restrita

• A aparência da superfície pode ser menos decorativa do que a anodização padrão

A anodização dura deve ser especificada cuidadosamente quando as dimensões finais, furos, roscas ou ajustes deslizantes forem importantes.

Polimento

O polimento reduz a rugosidade da superfície e pode criar uma superfície mais lisa, brilhante ou mais reflexiva. É frequentemente usado para peças cosméticas, aplicações de baixo atrito e componentes que exigem superfícies de contato mais lisas.

Melhor para:

• Peças metálicas cosméticas

• Componentes de aço inoxidável

• Peças decorativas em alumínio

• Componentes de latão

• Superfícies de baixo atrito

• Peças médicas ou relacionadas à limpeza

• Requisitos especiais de aparência

Vantagens:

• Melhora a suavidade

• Pode reduzir marcas visíveis de ferramentas

• Melhora a aparência cosmética

• Pode melhorar a capacidade de limpeza

• Pode suportar requisitos de rugosidade mais baixos

Limitações:

• Trabalho intensivo

• Custo mais alto

• Pode arredondar bordas afiadas

• Pode afetar as dimensões

• Difícil dentro de bolsos profundos ou pequenos cantos internos

• A aparência depende do material e da geometria

O polimento não deve ser aplicado automaticamente em todas as superfícies. É melhor usado apenas onde a suavidade ou a aparência são funcional ou cosmeticamente necessárias.

Escovação

A escovação cria um padrão de granulação direcional em uma superfície metálica. É comumente usado para peças decorativas de alumínio ou aço inoxidável onde uma textura linear consistente é desejada.

Melhor para:

• Painéis visíveis

• Peças de produtos de consumo

• Superfícies metálicas decorativas

• Gabinetes de alumínio

• Tampas de aço inoxidável

• Placas frontais e frontais

Vantagens:

• Cria uma aparência direcional controlada

• Reduz marcas de ferramentas visuais aleatórias

• Bom para superfícies voltadas para o cliente

• Fornece uma textura cosmética premium

Limitações:

• A direção deve ser especificada

• Não é ideal para geometria complexa

• Pode ser difícil perto de buracos, bolsos e bordas

• Pode não ser uniforme em feições pequenas ou irregulares

• Pode adicionar custo de acabamento manual

Se for necessário escovar, o desenho deverá definir a direção das fibras e as superfícies visíveis.

Passivação

A passivação é comumente usada em peças de aço inoxidável para melhorar a resistência à corrosão, removendo o ferro livre e melhorando a camada protetora de óxido. Não cria um revestimento espesso como revestimento ou pintura.

Melhor para:

• Peças usinadas em aço inoxidável

• Componentes médicos

• Componentes de processamento de alimentos

• Hardware resistente à corrosão

• Peças para manuseio de fluidos

• Limpe os componentes mecânicos

Vantagens:

• Melhora a resistência à corrosão

• Mantém a aparência do aço inoxidável

• Não altera significativamente as dimensões

• Bom para aplicações limpas ou sensíveis à corrosão

• Comum para componentes de aço inoxidável

Limitações:

• Não esconde marcas de usinagem

• Não cria cor decorativa

• A qualidade do material e a condição da superfície são importantes

• Requer limpeza antes do processamento

• Pode não resolver problemas de corrosão causados ​​por má seleção de materiais

A passivação costuma ser uma boa escolha quando as peças de aço inoxidável precisam de maior resistência à corrosão sem alterar significativamente as dimensões.

Eletropolimento

O eletropolimento é um processo eletroquímico que suaviza e dá brilho às superfícies de aço inoxidável, removendo uma fina camada de material. Pode melhorar a capacidade de limpeza, a resistência à corrosão e a suavidade da superfície.

Melhor para:

• Peças médicas de aço inoxidável

• Componentes de alimentos e bebidas

• Hardware para salas limpas

• Componentes do caminho fluido

• Peças que requerem superfícies lisas e limpas

• Peças de aço inoxidável sensíveis à corrosão

Vantagens:

• Melhora a suavidade da superfície

• Melhora a capacidade de limpeza

• Pode melhorar a resistência à corrosão

• Reduz picos superficiais microscópicos

• Adequado para aplicações sensíveis à higiene

Limitações:

• Remove material

• Pode afetar bordas afiadas

• Não é ideal para todas as geometrias

• O custo é maior que a simples passivação

• As dimensões críticas devem ser revisadas antes do processamento

O eletropolimento deve ser considerado quando a facilidade de limpeza e a resistência à corrosão são mais importantes do que a simples aparência.

Chapeamento

O chapeamento aplica um revestimento metálico à superfície de uma peça. As opções comuns incluem niquelagem, zincagem, cromagem, estanhagem e outros revestimentos especializados, dependendo da aplicação.

Melhor para:

• Componentes de aço que requerem proteção contra corrosão

• Peças de latão e cobre

• Contatos elétricos

• Superfícies resistentes ao desgaste

• Peças metálicas decorativas

• Superfícies condutoras ou soldáveis

Vantagens:

• Pode melhorar a resistência à corrosão

• Pode melhorar a resistência ao desgaste

• Pode melhorar a condutividade

• Pode fornecer aparência decorativa

• Ampla gama de opções de revestimento

Limitações:

• Adiciona espessura de revestimento

• Pode afetar roscas, furos e ajustes

• Pode exigir mascaramento

• A uniformidade do revestimento depende da geometria

• A seleção do processo depende do material e da aplicação

Quando for utilizado revestimento, a espessura do revestimento e as dimensões finais devem ser revisadas cuidadosamente.

Revestimento e pintura em pó

Revestimento e pintura em pó são comumente usados ​​quando as peças precisam de cor, proteção ambiental ou aparência de marca. Esses acabamentos são mais espessos que a anodização e podem afetar significativamente as dimensões se aplicados a recursos de precisão.

Melhor para:

• Gabinetes

• Capas

• Molduras

• Colchetes

• Peças de equipamentos industriais

• Componentes externos

• Produtos voltados para o cliente que exigem cor

Vantagens:

• Boas opções de cores

• Boa proteção ambiental

• Pode cobrir marcas de usinagem

• Útil para peças maiores

• Adequado para aparência de marca ou produto

Limitações:

• Adiciona espessura significativa

• Pode afetar tamanhos de furos, roscas e ajustes

• Pode exigir mascaramento

• Não é adequado para superfícies com tolerâncias restritas, a menos que seja controlado

• Pode lascar ou arranhar dependendo do uso

O revestimento em pó e a pintura devem ser especificados com requisitos de mascaramento se roscas, furos, faces de vedação ou superfícies de contato de precisão precisarem permanecer controladas.

Comparação de opções de acabamento de superfície

Visão de engenharia da NAITE TECH

O melhor acabamento superficial CNC depende do material, função, geometria, requisitos de tolerância e expectativas visuais da peça. Um acabamento que funciona bem para uma carcaça externa de alumínio pode não ser adequado para um furo de rolamento, furo roscado, superfície de vedação ou recurso de ajuste de precisão.

Antes da produção, a NAITE TECH analisa os requisitos de acabamento juntamente com as tolerâncias de usinagem, seleção de materiais, necessidades de mascaramento e requisitos de inspeção. Isso ajuda a evitar problemas comuns, como acúmulo de revestimento nas roscas, anodização de espessura em furos apertados, polimento que altera as bordas ou acabamento cosmético desnecessário em superfícies ocultas.

Como o acabamento superficial afeta o custo de usinagem CNC

O acabamento superficial pode ter um impacto significativo no custo de usinagem CNC. Um acabamento básico usinado pode adicionar pouco ou nenhum custo extra, enquanto um requisito de Ra fino, superfície polida, jateamento cosmético, anodização, galvanização ou revestimento em pó pode aumentar o tempo de produção e a complexidade do processo.

O custo do acabamento superficial depende de mais do que o próprio método de acabamento. Também é afetado pelo número de superfícies que requerem acabamento, pela dificuldade de acesso a essas superfícies, se o acabamento altera as dimensões, se é necessário mascarar e se os padrões cosméticos ou de inspeção devem ser controlados.

Uma estratégia econômica de acabamento superficial aplica requisitos de acabamento especiais somente onde eles são necessários para função, aparência, resistência à corrosão, resistência ao desgaste ou montagem.

Valores mais baixos de Ra exigem usinagem mais controlada

Valores mais baixos de Ra geralmente requerem usinagem mais cuidadosa. Uma superfície usinada padrão pode ser produzida com passes de acabamento normais, mas uma superfície mais lisa pode exigir parâmetros de corte mais lentos, passos menores, ferramentas mais afiadas, fixação mais estável ou passes de acabamento adicionais.

Isso aumenta o custo porque a máquina gasta mais tempo em cada peça.

Valores mais baixos de Ra podem exigir:

• Taxas de alimentação mais lentas

• Passo menor

• Passes de acabamento adicionais

• Controle mais cuidadoso do desgaste da ferramenta

• Fixação de trabalho mais estável

• Melhor controle de vibração

• Inspeção mais detalhada

Se um valor baixo de Ra for necessário apenas em uma superfície de vedação, o impacto no custo poderá ser administrável. Se o mesmo valor baixo de Ra for aplicado a todas as superfícies, o custo de usinagem pode aumentar rapidamente.

Mais superfícies acabadas significam mais tempo e manuseio

O número de superfícies que requerem controle de acabamento afeta diretamente o custo. O acabamento de uma face externa visível é muito diferente do acabamento de cada bolsão, parede lateral, cavidade interna, furo e borda.

O custo aumenta quando os requisitos de acabamento se aplicam a:

• Vários rostos

• Bolsos fundos

• Pequenos recursos internos

• Paredes finas

• Contornos complexos

• Cantos internos apertados

• Furos e áreas roscadas

• Áreas que requerem mascaramento

• Superfícies que precisam de relatórios de inspeção

Mesmo que o processo de acabamento seja simples, superfícies mais acabadas requerem mais manuseio, mais preparação e mais inspeção.

Um desenho claro deve identificar quais superfícies necessitam de acabamento especial e quais podem permanecer usinadas. Isto evita que o fornecedor presuma que todas as superfícies necessitam do mesmo tratamento.

O polimento exige muita mão-de-obra

O polimento pode aumentar significativamente os custos porque muitas vezes requer trabalho manual ou semimanual. O resultado final depende do material, geometria, acesso, condição da aresta e consistência do operador.

O polimento é mais caro quando:

• A área de superfície é grande

• Bolsos internos devem ser polidos

• Pequenos raios estão envolvidos

• Bordas afiadas devem ser preservadas

• É necessário um acabamento espelhado

• A consistência cosmética é crítica

• São necessárias várias etapas de polimento

• O material é difícil de polir

O polimento também pode afetar as dimensões e a geometria da aresta. Pode arredondar arestas vivas, remover ligeiramente material ou alterar o perfil da superfície. Para características de tolerância restrita, o polimento deve ser revisado antes da produção.

Jateamento de esferas e consistência cosmética adicionam controle de processo

O jateamento de esferas costuma ser mais barato que o polimento, mas ainda assim agrega custos. A peça deve ser limpa, jateada, manuseada com cuidado e, às vezes, protegida antes da próxima etapa de acabamento, como a anodização.

O jateamento cosmético pode aumentar o custo quando:

• Apenas superfícies selecionadas devem ser jateadas

• Certos recursos precisam de mascaramento

• Aparência uniforme é necessária

• Bolsões profundos ou geometria complexa estão envolvidos

• As peças devem corresponder a uma amostra ou lote anterior

• Marcas de manuseio não são aceitáveis

• A peça requer anodização após jateamento

O jateamento de esferas pode reduzir marcas visíveis da ferramenta, mas pode não criar resultados idênticos em todas as geometrias. Bolsões profundos, fendas estreitas e recursos internos podem não receber a mesma textura de jateamento que superfícies externas abertas.

Revestimentos e tratamentos de superfície podem afetar as dimensões

Alguns tratamentos de superfície adicionam material, removem material ou alteram a condição da superfície. Isso pode afetar dimensões finais, ajustes, roscas e tolerâncias.

Os exemplos incluem:

• A anodização pode alterar a espessura da superfície.

• A anodização dura pode adicionar uma espessura de revestimento mais significativa.

• O chapeamento adiciona material à superfície.

• O revestimento em pó e a pintura adicionam camadas relativamente espessas.

• O polimento remove material.

• O eletropolimento remove uma fina camada de material.

• O jateamento de esferas altera a textura e pode afetar bordas afiadas.

Se um recurso tiver um ajuste apertado, como furo de rolamento, furo de pino-guia, diâmetro de eixo, ranhura de vedação ou furo roscado, o efeito de acabamento deverá ser considerado antes da produção.

Em alguns casos, as características críticas devem ser mascaradas antes do acabamento, usinadas após o acabamento ou inspecionadas após o acabamento.

Requisitos de mascaramento aumentam custo

O mascaramento é usado para proteger áreas selecionadas do acabamento. Pode ser necessário quando o revestimento, anodização, jateamento, pintura ou galvanização não afetarem determinadas características.

O mascaramento pode ser necessário para:

• Tópicos

• Furos de rolamento

• Orifícios para pinos-guia

• Orifícios de encaixe por pressão

• Vedação de faces

• Áreas de contato elétrico

• Superfícies de referência

• Superfícies de aterramento

• Áreas que requerem contato com metal descoberto

O mascaramento acrescenta custos porque requer preparação adicional, trabalho manual, controle de processo e inspeção. Requisitos complexos de mascaramento também podem aumentar o prazo de entrega.

Para reduzir custos, especifique o mascaramento apenas onde for funcionalmente necessário.

Requisitos cosméticos podem aumentar o risco de rejeição

Os requisitos de acabamento cosmético podem aumentar os custos porque a aparência costuma ser mais subjetiva do que a tolerância dimensional. Uma peça pode estar dimensionalmente correta, mas ainda assim rejeitada devido a arranhões, cores irregulares, marcas visíveis de ferramentas, inconsistência de jateamento ou marcas de manuseio.

O risco cosmético aumenta quando:

• As superfícies são grandes e visíveis

• A cor anodizada deve combinar perfeitamente

• A direção de polimento deve ser consistente

• Escovar a direção dos grãos é importante

• As peças devem corresponder aos lotes anteriores

• Bordas afiadas mostram variação de revestimento

• O manuseio de arranhões não é aceitável

• Os requisitos cosméticos não estão claramente definidos

Para peças CNC cosméticas, os desenhos devem definir superfícies visíveis, padrões de aparência aceitáveis, expectativas de cores e amostras de acabamento, se possível.

O acabamento adiciona prazo de entrega

O acabamento secundário pode aumentar o prazo de entrega após a usinagem. Alguns acabamentos exigem limpeza, mascaramento, processamento em lote, inspeção, secagem, cura ou coordenação externa do fornecedor.

O prazo de entrega pode aumentar com:

• Anodização

• Anodização dura

• Chapeamento

• Revestimento em pó

• Pintura

• Eletropolimento

• Polimento complexo

• Requisitos cosméticos especiais

• Relatórios de inspeção após terminar

Se o cronograma for importante, os requisitos de acabamento deverão ser discutidos antes da produção.

Estratégia econômica de acabamento superficial

Uma forma prática de reduzir o custo de acabamento é definir os requisitos de acabamento por função de superfície.

Um requisito de acabamento deve responder a uma pergunta clara:
esta superfície precisa de um acabamento especial para função, aparência, proteção ou montagem?

Se a resposta for não, o acabamento usinado ou padrão pode ser suficiente.

Visão de engenharia da NAITE TECH

O custo do acabamento superficial geralmente é determinado pelo escopo e não apenas pelo tipo de acabamento. Uma superfície externa jateada ou anodizada pode ser razoável, mas exigir o mesmo acabamento dentro de bolsões profundos, furos roscados, cavidades ocultas ou furos com tolerâncias estreitas pode criar custos e riscos desnecessários.

Durante a revisão do acabamento superficial, a NAITE TECH avalia quais superfícies precisam de rugosidade funcional, aparência cosmética, proteção contra corrosão, mascaramento ou inspeção pós-acabamento. Isso ajuda os engenheiros a especificar o acabamento certo nas áreas certas, evitando custos desnecessários de usinagem e acabamento.

Para projetos onde o acabamento superficial afeta a tolerância, aparência ou montagem, os produtos da NAITE TECH A revisão do acabamento superficial CNC pode ajudar a identificar estratégias práticas de acabamento antes da produção.

Acabamento de superfície e tolerâncias CNC

O acabamento superficial e as tolerâncias CNC devem ser considerados em conjunto. Uma peça pode ser usinada dentro da tolerância antes do acabamento, mas as dimensões finais podem mudar após anodização, galvanização, revestimento em pó, polimento, jateamento ou eletropolimento. Se esses efeitos não forem considerados durante o projeto, a peça acabada poderá apresentar problemas de ajuste, montagem, vedação ou inspeção.

Isto é especialmente importante para recursos de tolerância restrita, como furos de rolamentos, furos de pinos-guia, furos roscados, furos de ajuste por pressão, superfícies deslizantes, ranhuras de vedação e faces de encaixe de precisão. Esses recursos podem precisar de mascaramento, inspeção pós-acabamento ou dimensões de usinagem ajustadas para alcançar o resultado final correto.

O acabamento pode adicionar ou remover material

Diferentes processos de acabamento afetam as dimensões de maneiras diferentes. Alguns acabamentos adicionam material à superfície, enquanto outros removem material ou alteram a textura da superfície.

Os exemplos incluem:

• A anodização pode alterar a espessura da superfície das peças de alumínio.

• A anodização dura geralmente cria uma camada mais espessa e resistente ao desgaste.

• O chapeamento adiciona um revestimento metálico à superfície.

• O revestimento em pó e a pintura adicionam camadas relativamente espessas.

• O polimento remove material e pode arredondar as bordas.

• O eletropolimento remove uma fina camada de metal.

• O jateamento de esferas altera a textura da superfície e pode afetar levemente as bordas.

Se um desenho definir apenas a dimensão usinada, mas não considerar o acabamento, a peça final poderá não atender ao ajuste pretendido.

Por exemplo, um furo de rolamento correto antes da anodização pode ficar muito pequeno se a camada anodizada for aplicada ao furo. Um furo roscado pode ficar apertado se houver acúmulo de revestimento dentro da rosca. Um furo de encaixe por pressão pode não ser montado corretamente se a espessura do revestimento não for considerada.

Ajustes críticos devem ser revisados ​​antes de terminar

Qualquer recurso que controle o ajuste ou movimento deve ser revisado antes da seleção do processo de acabamento.

Os recursos críticos podem incluir:

• Furos de rolamento

• Orifícios para pinos-guia

• Diâmetros do eixo

• Orifícios de encaixe por pressão

• Furos de ajuste deslizante

• Furos roscados

• Vedação de ranhuras

• Superfícies deslizantes

• Superfícies de referência

• Áreas de contato elétrico

• Superfícies de aterramento

Para esses recursos, a equipe de projeto e o fornecedor de usinagem devem decidir se o recurso deve ser finalizado, mascarado, usinado após o acabamento ou inspecionado após o acabamento.

Uma nota prática de desenho poderia dizer:

• 'Orifício do rolamento da máscara antes da anodização'

• 'Não cubra os furos roscados'

• 'A dimensão final se aplica após o revestimento'

• 'Ra 0,8 µm somente na face de vedação'

• 'Mantenha a superfície de contato elétrico sem revestimento'

• 'Inspecione o encaixe da rosca após o revestimento'

Estas notas ajudam a evitar problemas relacionados ao ajuste após o acabamento.

Espessura do Revestimento e Dimensões Finais

Quando um revestimento ou acabamento acrescenta espessura, a dimensão final pode diferir da dimensão usinada. Isto é especialmente importante para furos, furos, eixos, ranhuras, roscas e superfícies de contato.

Para recursos externos, o acúmulo de revestimento pode aumentar a dimensão final. Para recursos internos, como furos ou furos, o acúmulo de revestimento pode reduzir a abertura efetiva. Isso pode afetar a folga, o ajuste por pressão, o ajuste da linha e o movimento de deslizamento.

Os projetistas devem esclarecer se uma tolerância se aplica:

• Antes de terminar

• Depois de terminar

• Para áreas mascaradas

• Para áreas revestidas

• Para a condição final montada

Se isto não estiver claro, o fornecedor poderá precisar fazer suposições, o que pode aumentar a incerteza da cotação ou o risco de produção.

Para peças sensíveis à tolerância, a NAITE TECH A revisão da tolerância de usinagem CNC pode ajudar a avaliar como o acabamento pode afetar as dimensões finais da peça.

Polimento e Geometria de Borda

O polimento pode melhorar a suavidade e a aparência da superfície, mas também pode alterar a geometria da borda. As bordas afiadas podem ficar arredondadas, pequenos detalhes podem perder definição e as superfícies de precisão podem mudar ligeiramente se muito material for removido.

Isso é importante para:

• Vedação de bordas

• Bordas de localização nítidas

• Chanfros pequenos

• Slots de precisão

• Bordas cosméticas

• Recursos finos

• Superfícies de referência

• Peças com requisitos de perfil rígidos

Se uma peça requer polimento e definição precisa de arestas, o desenho deve definir claramente quais arestas podem ser suavizadas e quais devem permanecer controladas.

Uma nota útil pode ser:

• 'Polir apenas superfícies visíveis; manter bordas funcionais nítidas'

• 'Não polir a superfície de referência'

• 'Proteja a borda de vedação durante o polimento'

• 'Quebrar arestas vivas, exceto onde especificado'

Jateamento de contas e textura de superfície

O jateamento de esferas geralmente não adiciona um revestimento espesso, mas altera a textura da superfície. Ele pode reduzir marcas visíveis de ferramentas e criar uma aparência fosca uniforme, mas também pode suavizar levemente as bordas ou afetar recursos muito pequenos.

O jateamento de esferas pode ser uma boa solução cosmética para peças de alumínio visíveis, especialmente antes da anodização. No entanto, deve ser revisado cuidadosamente quando a parte inclui:

• Furos com tolerância apertada

• Furos de precisão

• Fios finos

• Vedação de superfícies

• Bordas afiadas

• Texto pequeno ou marcações gravadas

• Recursos muito finos

Se essas áreas precisarem permanecer precisas ou nítidas, poderá ser necessário mascarar.

Roscas e acabamento superficial

Os recursos rosqueados são especialmente sensíveis ao acabamento. Revestimentos ou anodização no interior das roscas podem alterar o ajuste e dificultar a montagem do fixador. Polimento, jateamento ou chapeamento também podem afetar a qualidade da rosca se não forem controlados.

Os riscos de acabamento de rosca incluem:

• Acúmulo de revestimento

• Ajuste de rosca apertado

• Cristas de linha danificadas

• Resultados ruins do medidor

• Instalação difícil de fixadores

• Torque inconsistente

• Risco de corrosão se as roscas forem mascaradas incorretamente

Para recursos roscados, os engenheiros devem especificar se as roscas devem ser revestidas, mascaradas, limpas, cinzeladas ou inspecionadas após o acabamento.

Para obter mais orientações sobre o design da rosca e o ajuste do fixador, revise os relatórios da NAITE TECH considerações sobre acabamento de furo roscado.

Furos, Furos e Superfícies Internas

As características internas são mais difíceis de terminar de forma consistente do que as superfícies externas abertas. A espessura do revestimento, o acesso ao jateamento, as ferramentas de polimento e as ferramentas de inspeção podem se comportar de maneira diferente dentro de furos ou furos.

Recursos internos importantes incluem:

• Furos de rolamento

• Orifícios para pinos-guia

• Furos fresados

• Orifícios de encaixe por pressão

• Buracos profundos

• Rebaixamentos

• Vedação de ranhuras

• Bolsos internos

• Passagens fluidas

Se um recurso interno tiver uma tolerância restrita ou um requisito de acabamento superficial funcional, ele deverá ser revisado antecipadamente. Em alguns casos, o recurso pode precisar ser mascarado antes do acabamento ou usinado no tamanho final após o acabamento.

Para detalhes de design relacionados ao furo, consulte NAITE TECH's acabamento superficial do furo e diretrizes de tolerância.

Acabamento e Inspeção de Superfície

O acabamento superficial também pode afetar a inspeção. Uma peça pode precisar de inspeção dimensional antes do acabamento, após o acabamento ou ambos. A rugosidade da superfície pode precisar ser medida com um testador de rugosidade, enquanto as características revestidas podem precisar de medição de espessura ou verificações de calibre.

A inspeção pode incluir:

• Inspeção dimensional após acabamento

• Inspeção do calibre da linha

• Medição da espessura do revestimento

• Medição de rugosidade superficial

• Inspeção visual para superfícies cosméticas

• Inspeção de área mascarada

• Relatório de inspeção do primeiro artigo

• Verificação de ajuste com componentes correspondentes

Os requisitos de inspeção devem ser definidos antes da produção porque podem afetar o custo, o prazo de entrega e o planejamento do processo.

Visão de engenharia da NAITE TECH

O acabamento nem sempre é dimensionalmente neutro. Anodização, galvanização, revestimento em pó, polimento, eletropolimento e jateamento podem afetar as dimensões finais, a condição da borda, a textura da superfície ou o ajuste da montagem.

Durante a revisão do acabamento superficial, a NAITE TECH avalia quais características devem ser acabadas, mascaradas, protegidas, inspecionadas ou dimensionadas após o acabamento. Isto é especialmente importante para furos de rolamentos, roscas, furos de pinos-guia, superfícies de vedação e outros recursos de tolerância restrita, onde a dimensão final é mais importante do que a dimensão de pré-acabamento.

Seleção de materiais e compatibilidade de acabamento superficial

A seleção do material tem um impacto direto nas opções de acabamento superficial do CNC. O mesmo processo de acabamento pode funcionar muito bem em um material, mas criar aparência ruim, risco dimensional ou custo desnecessário em outro. Antes de especificar jateamento, anodização, polimento, passivação, galvanização ou revestimento, os engenheiros devem confirmar se o material selecionado é compatível com o acabamento exigido.

A compatibilidade do acabamento superficial depende de:

• Material base

• Tipo de liga

• Usinabilidade

• Resistência à corrosão

• Dureza

• Porosidade superficial

• Comportamento térmico

• Adesão do revestimento

• Requisitos cosméticos

• Requisitos de tolerância dimensional

• Ambiente de uso final

Um acabamento superficial deve ser selecionado com base na função e no comportamento do material. Por exemplo, a anodização é comumente usada para alumínio, mas não é um acabamento para aço inoxidável. A passivação é comum no aço inoxidável, mas não fornece uma cor decorativa como a anodização. Os plásticos de engenharia podem ser polidos ou deixados como usinados, mas podem não tolerar calor, produtos químicos agressivos ou processos de revestimento da mesma forma que os metais.

Opções de acabamento de superfície de alumínio

O alumínio é um dos materiais de usinagem CNC mais versáteis para acabamento superficial. Ele usina bem, aceita muitos tratamentos cosméticos e é amplamente utilizado em protótipos e peças de produção.

Os acabamentos comuns de alumínio incluem:

• Como usinado

• Jateamento de contas

• Anodização clara

• Anodização preta

• Anodização colorida

• Anodização dura

• Escovação

• Polimento

• Revestimento em pó

• Pintura

O alumínio é comumente usado para:

• Carcaças de produtos

• Gabinetes

• Colchetes

• Dissipadores de calor

• Componentes aeroespaciais

• Peças robóticas

• Componentes de dispositivos eletrônicos

• Hardware de produtos de consumo

O jateamento e a anodização são especialmente comuns para peças CNC de alumínio porque podem criar uma aparência limpa, uniforme e resistente à corrosão. A anodização dura pode ser selecionada quando a resistência ao desgaste é mais importante que a aparência cosmética.

Considerações de projeto para acabamento de alumínio:

• A anodização pode afetar as dimensões finais.

• A cor pode variar de acordo com a liga e o lote.

• Bordas nítidas podem apresentar densidades de cores diferentes.

• Roscas e furos apertados podem precisar de máscara.

• O jateamento do cordão antes da anodização melhora a uniformidade.

• A anodização dura deve ser revisada quanto à espessura e ajuste.

Se as peças de alumínio exigirem aparência cosmética e recursos de tolerância restrita, as zonas de acabamento e os requisitos de máscara deverão ser claramente definidos no desenho.

Opções de acabamento de superfície de aço inoxidável

O aço inoxidável é frequentemente selecionado por sua resistência à corrosão, resistência, facilidade de limpeza e durabilidade. É comum em aplicações médicas, de processamento de alimentos, de manuseio de fluidos, industriais e sensíveis à corrosão.

Os acabamentos comuns em aço inoxidável incluem:

• Como usinado

• Jateamento de contas

• Escovação

• Polimento

• Passivação

• Eletropolimento

O aço inoxidável é comumente usado para:

• Componentes médicos

• Peças de processamento de alimentos

• Hardware para manuseio de fluidos

• Suportes resistentes à corrosão

• Eixos e acessórios

• Componentes de máquinas industriais

• Limpar conjuntos mecânicos

A passivação é frequentemente usada para melhorar a resistência à corrosão sem alterar significativamente as dimensões. O eletropolimento pode ser usado quando são necessárias superfícies mais lisas, limpas e resistentes à corrosão.

Considerações de projeto para acabamento em aço inoxidável:

• A passivação não esconde marcas de usinagem.

• O polimento pode melhorar a aparência, mas pode aumentar o custo.

• O eletropolimento remove uma pequena quantidade de material.

• A escovagem requer uma direção de grão definida.

• O jateamento cria uma superfície fosca, mas pode afetar os padrões cosméticos.

• A limpeza da superfície antes do acabamento é importante.

Para peças de aço inoxidável, o acabamento deve ser selecionado com base no objetivo principal: resistência à corrosão, facilidade de limpeza, aparência ou suavidade.

Opções de acabamento de superfície em latão e cobre

Ligas de latão e cobre são frequentemente usadas em componentes elétricos, decorativos, fluidos e mecânicos de precisão. Esses materiais podem ser bem usinados, mas seu comportamento de acabamento difere do alumínio e do aço inoxidável.

Acabamentos de latão comuns incluem:

• Como usinado

• Polimento

• Escovação

• Niquelagem

• Cromagem

• Revestimento transparente

• Revestimento antimanchas

Acabamentos de cobre comuns incluem:

• Como usinado

• Polimento

• Niquelagem

• Estanho

• Chapeamento de prata

• Revestimento antioxidante

Latão e cobre são comumente usados ​​para:

• Contatos elétricos

• Conectores

• Acessórios

• Buchas

• Peças decorativas

• Componentes da válvula

• Componentes condutores

• Peças pequenas de precisão

Muitas vezes, o latão pode ser polido para obter um acabamento decorativo. O cobre pode exigir revestimento ou galvanização para evitar oxidação ou para atender aos requisitos de condutividade, soldabilidade ou corrosão.

Considerações de projeto para acabamento em latão e cobre:

• O polimento pode melhorar a aparência, mas pode arredondar as bordas.

• O cobre oxida facilmente e pode exigir uma camada protetora.

• A espessura do revestimento pode afetar roscas e ajustes.

• As superfícies condutoras podem precisar permanecer sem revestimento ou usar um revestimento específico.

• As superfícies decorativas devem definir claramente as expectativas visuais.

• Materiais macios podem ser mais sensíveis às marcas de manuseio.

Para peças elétricas, o acabamento deve ser revisado juntamente com a condutividade e o desempenho do contato.

Opções de acabamento de superfície de titânio

O titânio é usado para aplicações de alto desempenho onde a relação resistência-peso, resistência à corrosão e biocompatibilidade podem ser importantes. É mais difícil de usinar do que alumínio ou latão e o acabamento deve ser selecionado com cuidado.

Acabamentos comuns de titânio incluem:

• Como usinado

• Jateamento de contas

• Polimento

• Passivação

• Anodização especializada

• Tratamentos de superfície para aplicações médicas ou aeroespaciais

O titânio é comumente usado para:

• Componentes aeroespaciais

• Instrumentos médicos

• Peças mecânicas de alto desempenho

• Componentes estruturais leves

• Componentes resistentes à corrosão

• Peças especiais de precisão

Considerações sobre acabamento de titânio:

• O titânio é mais difícil de polir do que muitos metais mais macios.

• Marcas de calor e ferramentas podem afetar a aparência final.

• Os requisitos de tratamento de superfície podem ser específicos da aplicação.

• Peças médicas ou aeroespaciais podem exigir limpeza e documentação rigorosas.

• O acabamento especializado pode aumentar o custo e o prazo de entrega.

Para peças de titânio, os requisitos de acabamento superficial devem ser discutidos antecipadamente, especialmente quando a aparência cosmética, o desempenho à fadiga, a limpeza ou os requisitos de certificação são importantes.

Opções de acabamento de superfície de plástico de engenharia

Os plásticos de engenharia se comportam de maneira muito diferente dos metais. Alguns plásticos podem atingir superfícies usinadas limpas, enquanto outros podem apresentar rebarbas, manchas, marcas de ferramentas, sensibilidade ao calor ou marcas de tensão. Os plásticos também podem deformar-se sob fixação ou alterar as dimensões com a temperatura e a umidade.

Os plásticos usinados CNC comuns incluem:

• POM/Delrin

• Nylon

• PTFE

• ESPIAR

• Policarbonato

• ABS

• Acrílico

• UHMW

• PVC

As opções comuns de acabamento plástico incluem:

• Como usinado

• Rebarbação

• Polimento

• Polimento por chama para plásticos selecionados

• Polimento a vapor para plásticos selecionados

• Tumbling para materiais selecionados

• Pintura ou revestimento em algumas aplicações

Considerações sobre acabamento de superfície plástica:

• Alguns plásticos são difíceis de polir.

• O calor pode danificar ou distorcer as superfícies plásticas.

• Plásticos macios podem formar rebarbas ou bordas difusas.

• Os plásticos transparentes podem necessitar de polimento especial.

• A absorção de umidade pode afetar as dimensões do náilon.

• PTFE e UHMW são macios e difíceis de terminar com precisão.

• O PEEK pode conter melhores detalhes, mas é caro e sensível ao processo.

Para peças CNC de plástico, evite presumir que os padrões de acabamento de metal se aplicam. A rugosidade da superfície e as expectativas cosméticas devem corresponder ao material plástico.

Tabela de compatibilidade de materiais e acabamentos superficiais

Combine o acabamento com o material e a função

Um acabamento superficial deve ser selecionado com base no material e na função da peça.

Por exemplo:

• Gabinete de alumínio: jateamento de esferas + anodização para aparência e resistência à corrosão.

• Conexão de fluido em aço inoxidável: passivação para resistência à corrosão.

• Conector de latão: revestimento para aparência ou condutividade.

• Contato de cobre: ​​acabamento selecionado com base no desempenho elétrico.

• Componente médico PEEK: usinagem e limpeza controladas em vez de revestimento decorativo.

• Peça de exibição em acrílico: polimento ou polimento a vapor para maior clareza.

O acabamento errado pode criar problemas de custo, aparência, adesão ou ajuste. Por esta razão, as decisões sobre materiais e acabamentos devem ser analisadas em conjunto, e não separadamente.

Visão de engenharia da NAITE TECH

A escolha do material determina quais acabamentos de superfície são práticos, confiáveis ​​e econômicos. A anodização pode ser ideal para alumínio, a passivação pode ser apropriada para aço inoxidável, o revestimento pode ser necessário para latão ou cobre e as peças de plástico podem exigir expectativas de acabamento superficial mais realistas.

Antes da produção, a NAITE TECH analisa a compatibilidade do material, as metas de acabamento superficial, a espessura do revestimento, as expectativas cosméticas, o impacto da tolerância e o ambiente de uso final. Isso ajuda a evitar problemas relacionados ao acabamento, como má adesão do revestimento, inconsistência de cores, alterações dimensionais ou custos desnecessários de pós-processamento.

Acabamento de superfície para furos, roscas e recursos internos

Furos, roscas e recursos internos geralmente precisam de atenção especial ao especificar o acabamento superficial do CNC. Essas áreas são mais difíceis de usinar, mais difíceis de terminar uniformemente e mais sensíveis a alterações dimensionais causadas por revestimento, anodização, chapeamento, polimento ou jateamento.

Uma superfície externa muitas vezes pode ser jateada, anodizada, polida ou revestida com resultados relativamente previsíveis. Os recursos internos são diferentes. Furos profundos, furos roscados, furos de rolamentos, furos de pinos-guia, rebaixos, ranhuras e bolsas internas podem ser difíceis de acessar, inspecionar ou mascarar durante o acabamento.

Por esta razão, os requisitos de acabamento superficial interno devem basear-se na função e não apenas na aparência.

Requisitos de acabamento de superfície do furo

O acabamento da superfície do furo depende da finalidade do furo. Um furo de folga, um furo de pino-guia, um furo de rolamento, um furo roscado e uma passagem de fluido podem exigir diferentes estratégias de acabamento superficial.

Por exemplo:

• Um furo de folga pode precisar apenas de rebarbação básica.

• Um furo para pino-guia pode precisar de diâmetro e qualidade de superfície controlados.

• Um furo de rolamento pode exigir rugosidade e circularidade específicas.

• Uma passagem de fluido pode exigir controle e limpeza de rebarbas.

• Um orifício de vedação pode exigir textura de superfície controlada.

• Um furo roscado pode exigir verificação de ajuste após o acabamento.

Um erro comum é aplicar o mesmo requisito de acabamento a todos os furos de uma peça. Isso pode aumentar os custos e criar trabalhos desnecessários de mascaramento ou inspeção.

Para regras detalhadas de projeto de furos, revise as regras da NAITE TECH Recomendações de projeto de furo CNC.

Furos de rolamento e furos de precisão

Os furos de rolamento e os furos de precisão geralmente exigem um controle dimensional e de superfície mais rígido do que os furos gerais. Esses recursos podem afetar o ajuste, a rotação, o alinhamento, o ruído, o desgaste e o desempenho da montagem.

As considerações de acabamento superficial para furos de rolamento incluem:

• Diâmetro final do furo

• Redondeza

• Rugosidade superficial

• Espessura do revestimento

• Requisitos de mascaramento

• Inspeção pós-acabamento

• Ajuste com rolamento ou bucha

• Se a usinagem após o acabamento é necessária

Se anodização, galvanização ou revestimento forem aplicados em um furo de rolamento, o ajuste final poderá mudar. Em muitos casos, os furos dos rolamentos devem ser mascarados antes do acabamento ou usinados no tamanho final após o acabamento, dependendo do processo e dos requisitos do projeto.

O desenho deve definir claramente se a dimensão do furo se aplica antes ou depois do acabamento.

Orifícios para pinos-guia e recursos de alinhamento

Os furos dos pinos-guia são usados ​​para alinhamento, portanto, tanto o tamanho quanto a posição do furo são importantes. O acabamento da superfície pode afetar o ajuste do pino-guia, especialmente se o furo for escareado ou firmemente controlado.

Para furos de pinos-guia, considere:

• Tolerância do diâmetro do furo

• Tolerância de posição do furo

• Rugosidade superficial

• Acúmulo de revestimento

• Mascaramento antes de terminar

• Alargamento após acabamento, se necessário

• Inspeção com medidores de pinos

Se um furo de pino for revestido involuntariamente, o pino poderá não encaixar corretamente. Se o jateamento ou polimento afetar a borda do furo, a inserção também poderá mudar. Os furos críticos para cavilhas devem ser indicados claramente no desenho.

Furos roscados e controle de acabamento

Os furos roscados são uma das áreas mais comuns onde o acabamento cria problemas. Revestimento, anodização, chapeamento ou tinta podem acumular-se no interior das roscas e dificultar a instalação dos fixadores.

Os problemas de acabamento relacionados ao thread incluem:

• Encaixe apertado da rosca após o revestimento

• Cristas de linha danificadas

• Torque inconsistente

• Falha na inspeção do medidor de linha

• Acúmulo de revestimento em furos cegos

• Engajamento reduzido do thread

• Dificuldade de montagem

• Necessidade de perseguição de linha após o acabamento

Para furos roscados, o desenho deve definir se as roscas devem ser acabadas, mascaradas, limpas, chanfradas ou inspecionadas após o acabamento.

Notas de desenho úteis incluem:

• 'Não anodize furos roscados'

• 'Máscara os fios antes do revestimento'

• 'Inspecione os furos roscados após o acabamento'

• 'Limpar fios após chapeamento'

• 'O ajuste da rosca deve ser mantido após o acabamento'

• 'Não é permitido acúmulo de revestimento em furos roscados'

Para obter orientações mais detalhadas sobre design de roscas, revise o manual da NAITE TECH Práticas de design de roscas e fixadores CNC.

Furos profundos e acesso à superfície interna

Furos profundos são difíceis de terminar de forma consistente porque o acesso é limitado. Polimento, jateamento, revestimento, limpeza e inspeção podem não atingir superfícies internas profundas de maneira uniforme.

Os desafios de acabamento de furo profundo incluem:

• Acesso limitado à ferramenta

• Remoção difícil de cavacos e rebarbas

• Espessura de revestimento não uniforme

• Alcance de detonação ruim

• Acesso difícil para polimento

• Preocupações com limpeza e resíduos

• Limitações de inspeção

• Possíveis produtos químicos de acabamento presos

Se um furo profundo exigir uma superfície interna controlada, isso deverá ser discutido com o fornecedor de usinagem antes da produção. Alguns requisitos podem exigir ferramentas especiais, limpeza especial, alargamento, brunimento ou métodos de inspeção.

Se o acabamento interno não for crítico para a função, deixar o furo profundo usinado com rebarbação adequada pode ser mais prático.

Rebaixamentos, escareadores e assentos de fixadores

Rebaixamentos e escareadores afetam o modo como os fixadores assentam em uma peça. O acabamento da superfície e a espessura do revestimento podem afetar o assentamento do fixador, especialmente quando a cabeça do fixador deve ficar nivelada ou aplicar força de fixação uniforme.

Os designers devem considerar:

• Diâmetro do rebaixo

• Profundidade do rebaixamento

• Ângulo de escareamento

• Rugosidade da superfície sob a cabeça do fixador

• Espessura do revestimento

• Rebarbas ao redor da borda do furo

• Se a cabeça do fixador deve entrar em contato com o metal descoberto

• Se o acúmulo de acabamento afeta o assento

Se a espessura do revestimento for significativa, a profundidade do rebaixo ou o assentamento do fixador poderá precisar ser revisado após o acabamento.

Vedação de ranhuras e passagens de fluidos

Ranhuras de vedação, ranhuras para anéis de vedação e passagens de fluido podem exigir acabamento superficial controlado para prevenção de vazamentos e desempenho de vedação. Esses recursos não devem ser tratados como bolsos ou buracos comuns.

As considerações de acabamento de superfície incluem:

• Rugosidade da superfície da ranhura

• Dimensões da ranhura após o acabamento

• Remoção de rebarbas

• Condição da borda

• Limpeza

• Compatibilidade do revestimento com fluido

• Compatibilidade do material de vedação

• Método de inspeção

Para recursos de vedação, especifique os requisitos de acabamento somente quando necessário. Uma face de vedação pode precisar de um valor Ra controlado, enquanto superfícies internas não funcionais próximas podem permanecer usinadas.

Bolsos e cavidades internas

Bolsos e cavidades internas podem ser difíceis de terminar esteticamente. Jateamento, polimento, escovação, anodização ou revestimento podem não produzir a mesma aparência dentro de uma cavidade profunda e em uma superfície externa aberta.

Os desafios do acabamento da cavidade interna incluem:

• Textura de jateamento irregular

• Marcas de ferramentas visíveis nos cantos

• Acesso limitado ao polimento

• Acúmulo de revestimento nos cantos

• Dificuldade de limpeza após terminar

• Raios internos pequenos que requerem pequenas ferramentas

• Maior mão de obra de acabamento

Se o bolsão estiver oculto e não funcional, um acabamento padrão usinado costuma ser a opção mais econômica. Se o bolsão estiver visível ou funcional, os requisitos de acabamento deverão ser claramente definidos.

Visão de engenharia da NAITE TECH

As características internas costumam ser mais difíceis de terminar e inspecionar do que as superfícies externas. Roscas, furos, furos para cavilhas, ranhuras de vedação e bolsões profundos podem ser afetados pelo acúmulo de revestimento, dificuldade de mascaramento, rebarbas ou acesso limitado ao acabamento.

Durante a revisão do acabamento superficial, a NAITE TECH avalia se as características internas devem ser acabadas, mascaradas, protegidas, limpas, fresadas, inspecionadas ou deixadas como usinadas. Isso ajuda a evitar problemas de montagem, como roscas apertadas, ajuste inadequado do pino, interferência no furo do rolamento ou defeitos na superfície de vedação.

Acabamento de superfície para bolsos, ranhuras e cantos internos

Bolsos, ranhuras e cantos internos são recursos comuns em peças fresadas CNC, mas podem ser desafiadores quando os requisitos de acabamento superficial são muito rígidos ou não estão claramente definidos. Esses recursos geralmente envolvem acesso limitado à ferramenta, fresas pequenas, paredes profundas, espaços estreitos e raios internos que dificultam a usinagem e o acabamento.

Uma face externa plana é geralmente mais fácil de usinar, polir, jatear ou inspecionar do que um bolsão profundo ou uma ranhura estreita. Por esta razão, os requisitos de acabamento superficial dentro dos bolsões e características internas devem ser especificados cuidadosamente.

NAITE TECH fornece fresamento CNC de precisão para recursos críticos de superfície onde a geometria do bolsão, as dimensões da ranhura, a qualidade da superfície e o acesso à ferramenta precisam ser revisados ​​em conjunto.

Acabamento de superfície de bolso

Os bolsos são frequentemente usados ​​para redução de peso, posicionamento de componentes, folga, vedação ou recursos de montagem interna. O acabamento superficial necessário depende da função do bolsão.

Um bolsão pode precisar de acabamento controlado se:

• Localiza outro componente

• Suporta uma vedação ou junta

• Contém um inserto ou módulo eletrônico

• Cria uma superfície deslizante ou de contato

• É visível no produto final

• Afeta o fluxo de fluido

• Requer adesão de revestimento

• Atua como referência ou superfície de inspeção

No entanto, se um bolsão for usado apenas para remoção de material ou folga oculta, um acabamento padrão usinado geralmente é suficiente.

Bolsões profundos podem mostrar marcas de ferramentas mais visíveis porque podem ser necessárias ferramentas de longo alcance. Passos menores ou passes de acabamento adicionais podem melhorar a superfície, mas também aumentam o tempo de usinagem.

Acabamento de superfície de ranhura

As ranhuras podem ser usadas para folga, ajuste, deslizamento, rasgos de chaveta, movimento de fixadores ou alinhamento. Assim como os furos, o requisito de acabamento superficial deve ser baseado na função.

Uma ranhura de folga simples pode não precisar de um acabamento superficial fino. Uma ranhura deslizante ou guia pode exigir paredes laterais mais lisas, largura controlada e rebarbas reduzidas. Um rasgo de chaveta pode exigir precisão dimensional e qualidade de superfície consistente.

Considerações importantes sobre o acabamento do slot incluem:

• Largura do slot

• Profundidade do slot

• Acabamento da parede lateral

• Acabamento superficial inferior

• Controle de rebarbas

• Raio de canto

• Acesso à ferramenta

• Se uma peça correspondente desliza na ranhura

• Se o slot está visível ou oculto

Se uma ranhura fizer parte de uma interface móvel, o acabamento superficial deverá ser revisado juntamente com a tolerância e a escolha do material.

Raio do canto interno e qualidade da superfície

O raio do canto interno afeta fortemente a eficiência da usinagem e a qualidade da superfície. As ferramentas de fresamento CNC são redondas, portanto os cantos internos devem ter um raio. Raios internos pequenos requerem ferramentas de corte menores e ferramentas menores são menos rígidas.

Pequenas ferramentas podem criar:

• Marcas de ferramentas mais visíveis

• Maior vibração

• Mais deflexão da ferramenta

• Maior tempo de usinagem

• Mais dificuldade em atingir valores baixos de Ra

• Maior risco de acabamento superficial inconsistente

• Custo mais alto para bolsões profundos e slots estreitos

Raios internos maiores permitem o uso de ferramentas maiores e mais rígidas. Isto melhora o acesso à ferramenta, reduz a força de corte e muitas vezes melhora a consistência da superfície.

Para regras práticas de projeto de raio, consulte NAITE TECH's design de raio interno para melhor acabamento superficial.

Bolsos profundos e acesso ao acabamento

Bolsões profundos são mais difíceis de terminar do que recursos abertos e rasos. Um bolsão profundo pode exigir ferramentas longas para usinagem, e as ferramentas de pós-processamento podem não alcançar a parte inferior ou as paredes laterais de forma consistente.

Os desafios de acabamento profundo incluem:

• Longo alcance da ferramenta

• Deflexão da ferramenta

• Risco de conversa

• Textura irregular da parede lateral

• Marcas visíveis de passagem

• Acesso limitado ao polimento

• Jateamento de esferas não uniforme

• Acúmulo de revestimento nos cantos

• Limpeza difícil após o acabamento

• Inspeção mais difícil de superfícies internas

Se um bolsão profundo não estiver visível ou for essencial para a função, evite especificar um acabamento cosmético ou um valor Ra muito baixo dentro dele. Se o bolsão for funcional, defina exatamente quais superfícies requerem acabamento controlado.

Jateamento de contas dentro de bolsos e slots

O jateamento de esferas pode criar uma aparência fosca uniforme em superfícies abertas, mas pode não atingir bolsas profundas, fendas estreitas ou áreas sombreadas de maneira uniforme. O meio de jateamento pode atingir as superfícies externas mais diretamente do que as paredes internas ou o fundo dos bolsos.

Isso pode resultar em:

• Textura fosca irregular

• Áreas internas mais claras ou mais escuras

• Marcas de ferramenta restantes nos cantos

• Acabamento inconsistente em cavidades profundas

• Dificuldade em combinar superfícies externas

Se uma bolsa for visível e cosmética, discuta se o jateamento pode atingir a aparência desejada. Se o bolsão estiver oculto, deixá-lo como usinado pode ser mais econômico.

Polimento de recursos internos

O polimento de cavidades internas, ranhuras e raios pequenos pode ser caro porque o acesso à ferramenta é limitado. O polimento manual pode não atingir todas as superfícies de maneira uniforme e o polimento agressivo pode alterar as dimensões ou as condições das bordas.

O polimento de recursos internos pode aumentar o custo quando:

• O bolso é fundo

• O slot é estreito

• Os raios internos são pequenos

• A área de superfície é grande

• Bordas afiadas devem ser protegidas

• É necessário um valor de Ra muito baixo

• Consistência cosmética é necessária

• A tolerância dimensional deve ser mantida

Se o polimento for necessário apenas para superfícies visíveis, o desenho deverá definir claramente as zonas polidas. Evite exigir polimento dentro de bolsos ocultos, a menos que seja funcionalmente necessário.

Revestimento e Anodização em Cantos Internos

Os revestimentos e a anodização podem comportar-se de maneira diferente em cantos internos e em superfícies abertas. A espessura do revestimento, a aparência da cor e a textura podem variar com base na geometria, na distribuição da corrente elétrica, no acesso ao fluido ou no acesso à pulverização, dependendo do processo.

Os possíveis problemas incluem:

• Acúmulo de revestimento nos cantos

• Tamanho de abertura reduzido em ranhuras ou furos

• Cor não uniforme em recursos profundos

• Revestimento mais espesso ou mais fino em áreas rebaixadas

• Dificuldade de mascaramento

• Preocupações com limpeza e resíduos

Se um recurso interno tiver uma tolerância restrita ou função de montagem, os efeitos do revestimento deverão ser revisados ​​antes da produção.

Dicas de design para melhor acabamento superficial interno

Para melhorar a consistência do acabamento superficial em bolsões, ranhuras e cantos internos, considere as seguintes dicas de design:

• Use raios de canto internos maiores sempre que possível

• Evite bolsos profundos e estreitos desnecessários

• Mantenha os requisitos de acabamento funcional limitados a superfícies críticas

• Permitir acabamento usinado para áreas internas ocultas

• Evite requisitos de polimento em cavidades profundas, a menos que seja necessário

• Defina claramente superfícies visíveis e não visíveis

• Considere se o jateamento de esferas pode atingir recursos internos

• Adicione recursos de relevo, se necessário, para acesso à ferramenta

• Revise a espessura do revestimento em ranhuras, furos e ranhuras

• Discuta antecipadamente os requisitos difíceis de acabamento com o fornecedor

Um requisito de acabamento superficial deve corresponder ao que pode ser usinado, acabado e inspecionado de forma confiável.

Visão de engenharia da NAITE TECH

Superfícies planas externas são mais fáceis de terminar de forma consistente do que bolsões profundos, ranhuras estreitas ou raios internos pequenos. Quando requisitos cosméticos ou de baixa rugosidade se aplicam a recursos internos, o acesso à ferramenta e o acesso pós-processamento devem ser revisados ​​antecipadamente.

Durante a revisão do DFM, a NAITE TECH avalia a profundidade do bolsão, largura da ranhura, raio interno, acesso à ferramenta, acesso ao revestimento e viabilidade de inspeção. Em muitos casos, permitir que recursos internos não funcionais permaneçam conforme usinados pode reduzir custos e, ao mesmo tempo, manter a qualidade do acabamento de superfícies visíveis ou funcionais.

Acabamento de superfície e usinagem CNC de 5 eixos

A usinagem CNC de 5 eixos pode ajudar a melhorar a consistência do acabamento superficial em peças complexas quando a geometria, o acesso à ferramenta ou a estratégia de configuração criam desafios de fabricação. Ao permitir que a ferramenta ou peça se mova através de vários eixos, a usinagem de 5 eixos pode alcançar superfícies angulares, perfis curvos, recursos profundos e geometria multifacetada com mais eficiência do que a usinagem de 3 eixos padrão em alguns casos.

No entanto, a usinagem de 5 eixos não torna automaticamente todas as superfícies mais lisas ou menos dispendiosas. Sua principal vantagem não é simplesmente maior precisão, mas melhor acesso, redução de alterações de configuração, menor alcance da ferramenta em algumas geometrias e melhor controle de relações complexas de superfície.

Para peças planas simples, a fresagem CNC padrão pode ser suficiente. Para superfícies complexas, recursos angulares e peças com requisitos rigorosos de acabamento estético ou funcional em múltiplas faces, a usinagem de 5 eixos pode oferecer vantagens importantes.

NAITE TECH fornece Usinagem CNC de 5 eixos para recursos de superfície complexos onde o acesso à ferramenta, a qualidade da superfície e a geometria multifacetada precisam ser revisados ​​em conjunto.

Melhor acesso às ferramentas para superfícies complexas

O acesso à ferramenta é um dos fatores mais importantes que afetam o acabamento superficial. Se uma ferramenta de corte não puder se aproximar da superfície em um ângulo adequado, o processo poderá exigir ferramentas longas, configurações múltiplas ou percursos de ferramenta menos eficientes. Isso pode aumentar a deflexão da ferramenta, a vibração e as marcas de usinagem visíveis.

A usinagem de 5 eixos pode melhorar o acesso à ferramenta, permitindo que a ferramenta ou peça se incline. Isso pode ser útil para:

• Superfícies angulares

• Cavidades profundas

• Perfis curvos

• Carcaças complexas

• Peças de estilo aeroespacial

• Componentes de dispositivos médicos

• Peças robóticas

• Geometria semelhante a um impulsor

• Superfícies de moldes e matrizes

• Recursos de montagem óptica ou de sensor

Quando a ferramenta consegue aproximar-se de uma superfície de forma mais eficaz, o processo de usinagem pode permitir melhor engate da fresa, menor comprimento da ferramenta, melhor consistência da superfície e redução do risco de marcas na ferramenta.

Alcance mais curto da ferramenta e rigidez aprimorada

Recursos profundos ou de difícil acesso geralmente exigem ferramentas longas na usinagem de 3 eixos. Ferramentas longas são menos rígidas e têm maior probabilidade de vibrar ou desviar durante o corte. Isso pode deixar um acabamento superficial ruim, marcas de trepidação ou dimensões inconsistentes.

Em alguns casos, a usinagem de 5 eixos permite que a ferramenta incline e se aproxime do recurso de uma direção melhor. Isto pode permitir o uso de uma ferramenta mais curta ou mais rígida.

Os benefícios podem incluir:

• Deflexão reduzida da ferramenta

• Vibração mais baixa

• Melhor consistência do acabamento superficial

• Controle dimensional aprimorado

• Menos marcas de ferramentas visíveis

• Passes de acabamento mais estáveis

Isto é especialmente útil para cavidades profundas, bolsões angulares, superfícies contornadas e recursos complexos onde o acesso à ferramenta padrão é limitado.

Menos configurações e transições de superfície mais consistentes

Cada alteração de configuração pode introduzir pequenas diferenças de alinhamento. Para acabamento superficial, as transições de configuração também podem criar linhas visíveis de incompatibilidade, alterações na direção da marca da ferramenta ou pequenas descontinuidades entre áreas usinadas.

A usinagem de 5 eixos às vezes pode reduzir o número de configurações necessárias para peças complexas. Isto pode melhorar a continuidade da superfície e reduzir as transições visíveis entre as faces.

Menos configurações podem ajudar quando as peças incluem:

• Múltiplas faces angulares

• Superfícies curvas complexas

• Superfícies que se misturam em diferentes direções

• Relação estreita entre superfícies visíveis

• Recursos cosméticos em vários rostos

• Superfícies funcionais que devem permanecer alinhadas

• Geometria multiface controlada por dados

Para peças onde a aparência da superfície ou o relacionamento dos recursos são importantes em diversas orientações, a redução das alterações de configuração pode proporcionar um resultado mais limpo e consistente.

Acabamento de Superfície em Geometria Contornada e de Forma Livre

Superfícies contornadas são frequentemente mais difíceis de terminar do que faces planas simples. A estratégia do percurso, o contato da fresa, o passo lateral, o ângulo da ferramenta e a curvatura da superfície afetam a textura final.

A usinagem de 5 eixos pode suportar um controle de percurso mais flexível em geometria complexa. Pode ajudar a manter uma melhor orientação da ferramenta em relação à superfície, o que pode melhorar a consistência do acabamento em aplicações selecionadas.

Isso é útil para:

• Caixas curvas

• Componentes ergonômicos do produto

• Superfícies aeroespaciais

• Superfícies de dispositivos médicos

• Recursos do molde

• Formas semelhantes a turbinas ou impulsores

• Interfaces mecânicas complexas

Ainda assim, o acabamento superficial final depende de todo o processo, incluindo seleção da ferramenta, estratégia do percurso, material, condição da máquina, parâmetros de corte e requisitos de inspeção.

Quando a usinagem de 5 eixos pode não melhorar o acabamento superficial

A usinagem em 5 eixos nem sempre é necessária. Se uma peça tiver geometria simples, superfícies abertas e requisitos de acabamento que podem ser alcançados com fresamento padrão, a usinagem de 3 eixos pode ser mais econômica.

A usinagem de 5 eixos pode não ser necessária quando:

• As superfícies são planas e facilmente acessíveis

• Os recursos podem ser usinados em uma ou duas configurações simples

• Os requisitos cosméticos são limitados às faces externas

• O acabamento padrão conforme usinado é aceitável

• O acabamento superficial é controlado principalmente pelo pós-processamento

• A peça não possui recursos complexos de ângulo ou contorno

• Custo mais baixo é mais importante do que reduzir configurações

O processo de usinagem deve ser selecionado com base na geometria da peça, requisitos de acabamento, requisitos de tolerância, material e quantidade de produção.

Usinagem e pós-processamento de 5 eixos

Mesmo quando a usinagem de 5 eixos melhora o acesso à ferramenta e a qualidade da superfície, o pós-processamento ainda pode ser necessário para a aparência final ou proteção.

Por exemplo:

• Uma caixa de alumínio complexa ainda pode precisar de jateamento e anodização.

• Um componente médico de aço inoxidável ainda pode precisar de passivação ou eletropolimento.

• Uma parte visível do produto de consumo ainda pode precisar de polimento ou escovação.

• Uma peça revestida ainda pode precisar de mascaramento para recursos de precisão.

• Uma superfície de vedação ainda pode precisar de um valor Ra controlado.

A usinagem de 5 eixos pode melhorar a superfície usinada antes do acabamento, mas não substitui todos os processos de acabamento. A equipe de design ainda deve definir quais superfícies são cosméticas, funcionais, revestidas, mascaradas ou medidas após o acabamento.

Visão de engenharia da NAITE TECH

Para peças CNC complexas, os problemas de acabamento superficial geralmente decorrem do acesso à ferramenta, do alcance da ferramenta e das transições de configuração, e não apenas dos requisitos de rugosidade da superfície. Um valor baixo de Ra pode ser difícil de alcançar se a ferramenta não conseguir se aproximar da superfície com rigidez suficiente ou se a peça exigir múltiplas configurações que criem transições visíveis.

Durante a revisão do processo, a NAITE TECH avalia se a usinagem de 5 eixos pode melhorar o acesso, reduzir a refixação e oferecer suporte a uma qualidade de superfície mais consistente. O objetivo não é escolher a usinagem de 5 eixos por padrão, mas selecionar o processo que melhor suporta a geometria da peça, os requisitos de acabamento e o custo-alvo.

Como especificar o acabamento superficial em desenhos de engenharia

Os requisitos de acabamento superficial devem ser claramente definidos nos desenhos de engenharia, especialmente quando afetam função, aparência, tolerância, revestimento, inspeção ou montagem. Um modelo CAD 3D pode mostrar a geometria, mas geralmente não comunica com clareza suficiente a rugosidade da superfície, as expectativas cosméticas, a espessura do revestimento, os requisitos de mascaramento ou as necessidades de inspeção pós-acabamento.

Para peças simples não cosméticas, uma observação geral como “conforme usinado, rebarbe todas as arestas vivas” pode ser suficiente. Para peças com superfícies de vedação, áreas cosméticas visíveis, anodização, galvanização, polimento, passivação ou características de tolerância restrita, o desenho deve fornecer instruções de acabamento mais detalhadas.

Uma especificação clara do acabamento superficial ajuda o fornecedor de usinagem a entender o que precisa ser controlado, o que pode permanecer padrão e quais recursos exigem tratamento especial antes ou depois do acabamento.

Use símbolos de rugosidade de superfície quando necessário

Os símbolos de rugosidade da superfície são usados ​​para definir requisitos de rugosidade mensuráveis, como valores Ra. Estes devem ser aplicados apenas em superfícies que necessitam de rugosidade controlada para função, ajuste, vedação, deslizamento, desgaste ou inspeção.

Exemplos comuns incluem:

• Vedação de faces

• Superfícies deslizantes

• Áreas de contato do rolamento

• Superfícies do eixo

• Superfícies de referência

• Rostos acasalados

• Passagens fluidas

• Superfícies de contato de precisão

Evite colocar requisitos finos de Ra em todas as superfícies, a menos que haja uma razão funcional clara. A especificação excessiva de valores de Ra pode aumentar o tempo de usinagem, o custo de inspeção e a complexidade do acabamento.

Um bom desenho pode usar:

• Nota geral de acabamento para a maioria das superfícies

• Chamadas Ra específicas apenas em superfícies críticas

• Símbolos de acabamento em áreas de vedação ou deslizamento

• Notas de acabamento cosmético separadas para superfícies visíveis

Exemplo:

'Ra 0,8 µm somente na face de vedação.'

Isto é mais claro e mais econômico do que aplicar Ra 0,8 µm em toda a peça.

Defina claramente as áreas usinadas

Se algumas superfícies não necessitarem de acabamento especial, defina-as como usinadas. Isso evita suposições desnecessárias de polimento, jateamento ou revestimento.

Notas de desenho úteis incluem:

• 'Conforme usinado, salvo especificação em contrário'

• 'Bolsões internos podem permanecer como usinados'

• 'Superfícies ocultas: acabamento usinado aceitável'

• 'Rebarbar todas as arestas vivas'

• 'Remova rebarbas e lascas soltas'

• 'Marcas de ferramentas aceitáveis ​​em superfícies não cosméticas'

Estas notas são especialmente úteis para protótipos, acessórios, peças mecânicas internas e recursos ocultos.

Para muitos projetos CNC, permitir que superfícies não críticas permaneçam como usinadas é uma das maneiras mais fáceis de reduzir custos.

Identifique superfícies cosméticas

As superfícies cosméticas devem ser claramente identificadas no desenho. Uma nota geral de acabamento pode não ser suficiente se apenas algumas faces estiverem visíveis no produto final.

Para peças cosméticas, defina:

• Quais superfícies são visíveis

• Quais superfícies requerem acabamento cosmético

• Quais superfícies podem permanecer como usinadas

• Marcas de ferramentas aceitáveis

• Textura desejada

• Cor desejada

• Requisito de brilho ou fosco

• Direção de escovação, se aplicável

• Amostra de referência ou foto, se disponível

Notas de exemplo:

• 'Superfícies externas visíveis: jateamento de esferas + anodização preta'

• 'Face frontal: sem marcas de ferramenta visíveis'

• 'Superfícies cosméticas marcadas apenas com A'

• 'Superfícies internas: aceitáveis ​​conforme usinadas'

• 'Direção do pincel paralela à borda longa'

• 'Correspondência com amostra de acabamento aprovada'

Isso ajuda a evitar o acabamento excessivo de áreas ocultas e reduz disputas cosméticas.

Especifique o tipo de acabamento e a compatibilidade do material

Se for necessário um acabamento pós-processamento, especifique claramente o tipo de acabamento. Não confie em termos vagos como “bom acabamento”, “acabamento suave” ou “boa aparência”.

Notas finais claras podem incluir:

• 'Alumínio anodizado transparente'

• 'Anodização preta após jateamento de esferas'

• 'Anodização dura, cor natural'

• 'Aço inoxidável passivo'

• 'Eletropolimento de superfícies de aço inoxidável'

• 'Placa de níquel, espessura conforme especificado'

• 'Casaco em pó preto, fios de máscara'

• 'Polir a superfície visível para Ra 0,4 µm'

A seleção do acabamento também deve corresponder ao material. A anodização é normalmente usada para alumínio. A passivação é usada para aço inoxidável. O revestimento pode ser usado para aço, latão, cobre ou outros materiais compatíveis. As peças plásticas podem exigir expectativas diferentes.

Defina a espessura do revestimento quando for importante

Alguns acabamentos adicionam ou removem material. Se a espessura do revestimento afetar as dimensões finais, ajustes, roscas, vedação ou montagem, ela deverá ser definida ou revisada.

Isto é especialmente importante para:

• Furos de rolamento

• Orifícios para pinos-guia

• Furos roscados

• Recursos de ajuste à pressão

• Recursos de ajuste deslizante

• Diâmetros do eixo

• Vedação de ranhuras

• Interfaces deslizantes

• Superfícies de contato elétrico

Notas de desenho úteis incluem:

• 'As dimensões finais aplicam-se após o revestimento'

• 'Orifício do rolamento da máscara antes da anodização'

• 'Não cubra os furos roscados'

• 'Manter o ajuste da linha após o acabamento'

• 'A espessura do revestimento não deve afetar o furo de encaixe por pressão'

• 'Inspecione o diâmetro do furo após o acabamento'

Quando a espessura do revestimento é importante, o desenho deve deixar claro se as dimensões são antes ou depois do acabamento.

Adicionar notas de mascaramento para recursos críticos

O mascaramento protege recursos que não deveriam receber tratamento ou revestimento de superfície. É comumente usado quando anodização, galvanização, pintura, revestimento em pó ou jateamento podem afetar o ajuste, a condutividade, a vedação ou a montagem.

Os recursos que podem precisar de mascaramento incluem:

• Tópicos

• Furos de rolamento

• Orifícios para pinos-guia

• Orifícios de encaixe por pressão

• Vedação de faces

• Superfícies de referência

• Áreas de contato elétrico

• Superfícies de aterramento

• Superfícies deslizantes de precisão

Exemplo de notas de mascaramento:

• 'Mascare todos os furos roscados antes da anodização'

• 'Mascarar superfície de referência A'

• 'Orifício do rolamento da máscara Ø20 H7'

• 'Sem revestimento na superfície de contato elétrico'

• 'Proteja a face de vedação durante o jateamento do cordão'

• 'Máscara os furos de ajuste por pressão antes do revestimento em pó'

O mascaramento adiciona custos, por isso deve ser usado onde for funcionalmente necessário, e não automaticamente em todos os recursos.

Esclareça as dimensões de pré-acabamento e pós-acabamento

Uma das questões mais importantes do desenho de acabamento superficial é se as dimensões se aplicam antes ou depois do acabamento. Isto deve ser esclarecido quando um acabamento altera a espessura da superfície ou remove material.

Por exemplo:

• A anodização pode afetar a espessura da superfície do alumínio.

• O chapeamento adiciona material.

• O revestimento em pó adiciona um revestimento relativamente espesso.

• O polimento remove material.

• O eletropolimento remove uma camada fina.

• O jateamento de esferas altera a textura e pode afetar as bordas.

Se o ajuste final da montagem for importante, especifique que a dimensão crítica se aplica após o acabamento.

Notas de exemplo:

• 'Todas as dimensões críticas se aplicam após a anodização'

• 'Orifício do rolamento a ser usinado após o revestimento'

• 'Ajuste da rosca será verificado após o término'

• 'Mascarar furos de precisão; dimensões aplicadas antes do acabamento'

• 'Diâmetro externo final após chapeamento: Ø25,00 ±0,02 mm'

Isso ajuda a evitar divergências entre a inspeção de pré-acabamento da usinagem e a inspeção da peça final.

Definir requisitos de inspeção de acabamento superficial

Se for necessário inspecionar a rugosidade da superfície, a espessura do revestimento, a cor ou a qualidade cosmética, defina os requisitos de inspeção antes da produção.

A inspeção pode incluir:

• Medição de Ra

• Inspeção visual

• Medição da espessura do revestimento

• Verificação do calibre da linha

• Medição do calibre do furo após o acabamento

• Comparação de amostras de cores

• Critérios de aceitação cosmética

• Relatório de inspeção do primeiro artigo

• Certificado de conformidade

Os requisitos de inspeção podem afetar o custo e o prazo de entrega, portanto devem ser incluídos na fase de cotação.

Notas de exemplo:

• 'Inspecione Ra na face de vedação'

• 'Verifique o ajuste da rosca após a anodização'

• 'Fornecer relatório de espessura do revestimento'

• 'Inspeção cosmética necessária apenas em superfícies visíveis'

• 'Correspondência com amostra de cor anodizada aprovada'

• 'É necessária a primeira inspeção do artigo para dimensões críticas'

Notas práticas de desenho de acabamento de superfície

Abaixo estão exemplos de notas práticas de desenho para peças usinadas CNC:

Visão de engenharia da NAITE TECH

Um desenho de acabamento superficial claro ajuda a evitar retrabalho, disputas cosméticas, problemas de ajuste do revestimento e custos desnecessários. Os desenhos mais úteis separam os requisitos de acabamento funcional dos requisitos de acabamento cosmético e definem claramente quais superfícies precisam de tratamento especial.

Durante a revisão do desenho, a NAITE TECH avalia legendas Ra, tipo de acabamento, superfícies visíveis, necessidades de mascaramento, espessura do revestimento, dimensões de pré-acabamento e pós-acabamento e requisitos de inspeção. Isso ajuda a garantir que a peça não apenas seja usinada corretamente, mas também tenha o acabamento correto para o uso pretendido.

Erros comuns de acabamento de superfície a serem evitados

Erros de acabamento superficial geralmente acontecem quando os requisitos de aparência, função, tolerância, material e pós-processamento não são considerados juntos. Uma peça pode ser usinada corretamente, mas ainda assim falhar porque o acabamento afeta as dimensões, cria inconsistência cosmética, causa problemas de montagem ou aumenta custos desnecessariamente.

Evitar erros comuns de acabamento superficial ajuda a reduzir o retrabalho, melhorar a qualidade das peças e tornar a comunicação com o fornecedor mais clara.

1. Especificando um valor Ra fino em cada superfície

Um dos erros mais comuns é aplicar um valor Ra fino a cada superfície do desenho. Isso pode aumentar o tempo de usinagem e o custo de inspeção sem melhorar o desempenho da peça.

Nem toda superfície precisa de um valor de rugosidade baixo. Uma face de vedação, superfície deslizante ou área relacionada ao rolamento pode precisar de Ra controlado, mas bolsões ocultos, áreas de folga e superfícies não funcionais muitas vezes podem permanecer como usinadas.

Uma abordagem melhor é usar:

• Notas gerais de acabamento para superfícies não críticas

• Valores específicos de Ra apenas para superfícies funcionais

• Notas de acabamento cosmético apenas para superfícies visíveis

• Revisão do fornecedor para geometria de difícil acabamento

Isso mantém a qualidade da superfície focada onde é importante.

2. Confundir rugosidade superficial com aparência cosmética

A rugosidade da superfície e a aparência estética não são iguais. Ra mede numericamente a textura da superfície, mas não define completamente a aparência de uma peça.

Uma superfície pode atender ao valor Ra especificado, mas ainda assim mostrar:

• Marcas de ferramentas

• Linhas de usinagem direcionais

• Variação de cor

• Jateamento irregular de contas

• Marcas de polimento

• Lidando com arranhões

• Inconsistência de anodização

• Transições de percurso visíveis

Para peças cosméticas, especifique o processo de acabamento, superfícies visíveis, cor, textura e padrão de aceitação. Se a aparência for crítica, use amostras ou fotos de referência.

3. Não definir superfícies visíveis e ocultas

Se um desenho não definir quais superfícies são visíveis, o fornecedor poderá assumir que o mesmo acabamento se aplica a toda a peça. Isto pode aumentar os custos, especialmente quando bolsas internas, faces inferiores ou cavidades ocultas não necessitam de tratamento cosmético.

Para peças CNC cosméticas, defina:

• Superfícies externas visíveis

• Superfícies internas ocultas

• Superfícies que podem permanecer como usinadas

• Superfícies que requerem jateamento ou escovação

• Superfícies que requerem anodização ou revestimento

• Superfícies que devem ser protegidas contra danos

Uma observação como “somente superfícies externas visíveis” pode evitar acabamentos desnecessários em áreas não visíveis.

4. Ignorando a espessura do revestimento

A espessura do revestimento pode afetar as dimensões finais. Isto é especialmente importante para anodização, anodização dura, galvanização, revestimento em pó e pintura.

Se a espessura do revestimento for ignorada, a peça poderá ter:

• Furos roscados apertados

• Furos subdimensionados

• Folga reduzida

• Problemas de ajuste de pressão

• Interferência em recursos deslizantes

• Desalinhamento de montagem

• Problemas de vedação

Para recursos de tolerância restrita, defina se as cotas serão aplicadas antes ou depois do acabamento e se o mascaramento é necessário.

5. Acabamento das roscas sem verificar o ajuste

Furos roscados e roscas externas são sensíveis ao acabamento. Acúmulo de revestimento, anodização, galvanização, pintura ou jateamento podem afetar o ajuste da rosca e a instalação do fixador.

Erros comuns de finalização de thread incluem:

• Revestir furos roscados sem verificar o ajuste

• Não mascarar os fios antes de anodizar ou pintar

• Permitindo o acúmulo de revestimento nas roscas

• Não inspecionar threads após terminar

• Ignorando a limpeza do furo cego após o acabamento

• Não definir se os fios devem ser perseguidos após o revestimento

Para recursos roscados, especifique se a rosca deve ser revestida, mascarada, limpa, chanfrada ou inspecionada após o acabamento.

Para mais detalhes, revise NAITE TECH's considerações sobre acabamento de furo roscado.

6. Não mascarar furos críticos ou recursos de ajuste

Furos críticos, furos de encaixe por pressão, assentos de rolamentos, furos de pinos-guia e recursos deslizantes podem não tolerar acúmulo de revestimento ou alterações na textura da superfície.

Se esses recursos forem finalizados sem revisão, a peça final poderá falhar na montagem, mesmo que as dimensões de usinagem de pré-acabamento estejam corretas.

Os recursos que podem precisar de mascaramento incluem:

• Furos de rolamento

• Orifícios para pinos-guia

• Orifícios de encaixe por pressão

• Furos de ajuste deslizante

• Furos roscados

• Áreas de contato do eixo

• Vedação de superfícies

• Áreas de contato elétrico

• Superfícies de referência

O mascaramento acrescenta custos, mas pode evitar retrabalhos mais caros ou falhas na montagem.

7. Exigindo polimento dentro de bolsos profundos

O polimento é muito mais difícil em bolsões profundos, ranhuras estreitas, raios internos pequenos e cavidades internas. Pode adicionar custos de mão-de-obra significativos e pode não produzir um resultado uniforme.

O polimento de recursos internos também pode afetar:

• Dimensões do bolso

• Nitidez das bordas

• Geometria de canto

• Consistência superficial

• Repetibilidade da inspeção

• Tempo de espera

Se um bolso estiver oculto e não funcional, evite polir seu interior. Se a superfície do bolsão for funcional, defina exatamente quais áreas necessitam de polimento ou baixa rugosidade.

8. Aplicação de acabamento cosmético em recursos internos não funcionais

Bolsos internos, cavidades de folga, superfícies inferiores e recortes para redução de peso geralmente não precisam de acabamento cosmético. A aplicação de requisitos de jateamento, polimento, escovação, anodização ou revestimento nessas áreas pode aumentar o custo sem melhorar o produto final.

Uma estratégia melhor é definir:

• Superfícies exteriores cosméticas

• Superfícies interiores funcionais

• Superfícies ocultas que podem permanecer como usinadas

• Áreas que requerem máscara

• Áreas que requerem revestimento ou proteção contra corrosão

Isto ajuda o fornecedor a aplicar esforço de acabamento apenas onde cria valor.

9. Esperando correspondência exata de cores em lotes anodizados

A cor anodizada pode variar ligeiramente dependendo da liga de alumínio, preparação da superfície, condições do lote, geometria da peça e parâmetros do processo. Isto é especialmente verdadeiro para anodização colorida.

Os designers devem evitar presumir uma combinação perfeita de cores, a menos que o requisito de acabamento seja discutido e controlado.

Para peças sensíveis à cor:

• Especifique a liga de forma consistente

• Use amostras aprovadas

• Definir faixa de cores aceitável

• Evite misturar diferentes ligas de alumínio

• Discuta a variação de lote para lote

• Considere os padrões de inspeção cosmética

Um padrão visual claro é mais útil do que uma nota vaga como “anodização preta, combinação perfeita de cores”.

10. Ignorando a compatibilidade de materiais

Nem todo material é adequado para todos os acabamentos. A anodização é comumente usada para alumínio, a passivação é usada para aço inoxidável, o revestimento pode ser usado para latão, cobre ou aço, e os plásticos exigem expectativas diferentes.

Problemas de acabamento superficial podem ocorrer quando:

• O material selecionado não aceita bem o acabamento

• A adesão do revestimento é fraca

• Os resultados de cores são inconsistentes

• O acabamento afeta a condutividade

• O processo danifica o material

• As peças de plástico deformam-se ou apresentam uma superfície de má qualidade

A seleção do material e do acabamento deve ser revisada em conjunto.

11. Não considerando a inspeção de acabamento superficial

Os requisitos de acabamento superficial devem ser inspecionáveis. Se um desenho especificar Ra, espessura do revestimento, qualidade cosmética ou ajuste final após o acabamento, o método de inspeção deverá ser claro.

A inspeção pode incluir:

• Medição de rugosidade superficial

• Medição da espessura do revestimento

• Inspeção visual

• Comparação de cores

• Inspeção do calibre da linha

• Medição do furo após acabamento

• Verificação de ajuste funcional

• Relatório de inspeção do primeiro artigo

Os requisitos de inspeção podem afetar o custo e o prazo de entrega, portanto devem ser discutidos antes da produção.

12. Esperar até depois da usinagem para decidir o acabamento

O acabamento superficial deve ser considerado antes do início da usinagem. Alguns requisitos de acabamento afetam a estratégia de usinagem, mascaramento, desenho de arestas, seleção de materiais, dimensões finais e planejamento de inspeção.

Mudanças tardias podem causar problemas como:

• Acúmulo de revestimento em recursos críticos

• As dimensões não correspondem mais aos requisitos finais

• Necessidade de reusinagem

• Superfícies cosméticas não preparadas corretamente

• Mascaramento não planejado

• Prazo de entrega mais longo

• Maior custo de retrabalho

O acabamento superficial deve ser revisado durante a fase de projeto e cotação, e não depois que as peças já estiverem usinadas.

Visão de engenharia da NAITE TECH

A maioria dos problemas de acabamento superficial são causados ​​por requisitos pouco claros e não pelo processo de acabamento em si. Quando os desenhos não separam superfícies cosméticas, superfícies funcionais, áreas revestidas, áreas mascaradas e superfícies usinadas, o fornecedor deverá fazer suposições.

A revisão do acabamento superficial da NAITE TECH concentra-se na identificação de quais superfícies precisam de rugosidade controlada, quais superfícies precisam de tratamento cosmético, quais características devem ser protegidas do revestimento e quais requisitos podem adicionar custos desnecessários. Isso ajuda a reduzir o retrabalho, evitar problemas de ajuste e melhorar a consistência desde o protótipo até a produção.

Revisão de acabamento de superfície CNC na NAITE TECH

Especificar o acabamento superficial CNC não envolve apenas escolher a aparência de uma peça. É também uma decisão de fabricação que afeta a estratégia de usinagem, a seleção de materiais, o planejamento de tolerâncias, a espessura do revestimento, o mascaramento, a inspeção, o prazo de entrega e o custo total da peça.

A NAITE TECH ajuda os engenheiros a revisar os requisitos de acabamento superficial CNC antes da produção, para que superfícies funcionais, superfícies cosméticas, áreas revestidas e recursos de precisão possam ser definidos claramente. Isso ajuda a reduzir o retrabalho, evitar problemas de ajuste, melhorar a consistência cosmética e evitar custos desnecessários de acabamento.

Para projetos de protótipo e produção, a NAITE TECH fornece Serviços de usinagem e acabamento CNC com suporte de engenharia para rugosidade superficial, pós-processamento, compatibilidade de materiais e revisão DFM.

O que a NAITE TECH analisa antes da usinagem e do acabamento

Antes de usinar e finalizar uma peça CNC, a NAITE TECH pode revisar o modelo CAD e o desenho técnico 2D para compreender a função da peça, os requisitos de acabamento superficial e os riscos de fabricação.

As áreas de revisão típicas incluem:

• Rugosidade superficial e requisitos de Ra

• Áreas de superfície usinadas

• Superfícies cosméticas e faces visíveis

• Superfícies funcionais de vedação, deslizamento ou contato

• Requisitos de jateamento de esferas

• Requisitos de anodização e anodização dura

• Necessidades de polimento, escovação, passivação, chapeamento ou revestimento

• Compatibilidade de materiais e acabamentos

• Espessura do revestimento e dimensões finais

• Requisitos de mascaramento para roscas, furos e recursos de ajuste perfeito

• Impacto do acabamento superficial nas tolerâncias do CNC

• Riscos de acabamento de furos, roscas e recursos internos

• Acesso ao acabamento de bolsão profundo e raio interno

• Requisitos de inspeção cosmética

• Requisitos de inspeção de rugosidade superficial

• Montagem pós-acabamento ou verificações de ajuste

Esta revisão ajuda a determinar quais superfícies precisam de controle especial e quais superfícies podem permanecer usinadas.

Suporte de engenharia para planejamento de acabamento superficial econômico

Uma estratégia clara de acabamento superficial pode reduzir custos desnecessários. O suporte de engenharia da NAITE TECH concentra-se em combinar os requisitos de acabamento superficial com a função real e visibilidade de cada superfície.

Por exemplo:

• Um bolso oculto pode não precisar de jateamento ou polimento.

• Uma face de vedação pode precisar de um valor Ra controlado, mas não de anodização cosmética.

• Um invólucro de alumínio visível pode precisar de jateamento e anodização para melhorar a aparência.

• Um furo roscado pode precisar de mascaramento ou inspeção pós-acabamento.

• Um furo de rolamento pode precisar ser protegido contra acúmulo de revestimento.

• Uma bolsa interna profunda pode ser difícil de polir ou jatear uniformemente.

• Uma peça de aço inoxidável pode precisar de passivação para resistência à corrosão.

• Um recurso de tolerância restrita pode precisar de inspeção final após o acabamento.

Ao revisar esses detalhes antes da produção, os engenheiros podem evitar custos relacionados ao acabamento e reduzir o risco de fabricação sem reduzir a qualidade da peça.

Suporte de acabamento de superfície para peças fresadas CNC

Muitas características críticas de superfície são produzidas por fresamento CNC, incluindo faces planas, bolsões, ranhuras, perfis, raios internos, superfícies de montagem e superfícies externas visíveis. Essas áreas podem exigir um planejamento cuidadoso do percurso da ferramenta antes do pós-processamento.

NAITE TECH fornece Fresamento CNC para qualidade de superfície usinada onde geometria, acabamento superficial e requisitos de tolerância devem ser revisados ​​em conjunto.

Para peças fresadas, a revisão do acabamento superficial pode incluir:

• Estratégia de percurso

• Diâmetro da fresa e passo

• Concluindo o planejamento do passe

• Requisito de rugosidade superficial

• Profundidade do bolso e acabamento da parede

• Qualidade da superfície do slot

• Raio do canto interno

• Limitações de acesso à ferramenta

• Viabilidade de jateamento ou polimento de esferas

• Impacto do revestimento em recursos fresados

• Identificação facial cosmética

Isto ajuda a determinar se o acabamento superficial pode ser obtido apenas através da usinagem ou se é necessário um acabamento secundário.

Suporte de acabamento de superfície para peças complexas de 5 eixos

Peças complexas podem exigir atenção especial quando os requisitos de acabamento superficial se aplicam a faces angulares, superfícies curvas, cavidades profundas ou geometria multifacetada. O acesso à ferramenta, as transições de configuração e a mesclagem da superfície podem afetar a aparência final e a consistência do acabamento.

NAITE TECH fornece usinagem multieixos para superfícies contornadas quando geometria complexa requer melhor acesso e estratégia de usinagem mais controlada.

A usinagem de 5 eixos pode suportar objetivos de acabamento superficial para:

• Caixas curvas

• Recursos angulares

• Cavidades profundas

• Componentes aeroespaciais

• Peças para dispositivos médicos

• Componentes robóticos

• Montagens ópticas ou de sensores

• Superfícies externas complexas

• Superfícies cosméticas multifacetadas

• Superfícies que exigem transições de percurso mais suaves

No entanto, a NAITE TECH avalia cada projeto individualmente para determinar se a usinagem de 5 eixos é necessária ou se a fresagem CNC padrão e o pós-processamento apropriado podem alcançar o resultado desejado de forma mais econômica.

Quais arquivos você deve fornecer para revisão de acabamento de superfície?

Para obter uma revisão e cotação mais precisa do acabamento superficial, forneça um modelo CAD 3D e um desenho técnico 2D.

Os arquivos e informações recomendados incluem:

• STEP, STP, X_T ou outros arquivos CAD 3D

• Desenho PDF 2D

• Especificação de materiais

• Acabamento superficial necessário

• Rugosidade da superfície ou chamadas Ra

• Superfícies cosméticas visíveis

• Requisitos de revestimento ou anodização

• Requisitos de cor, se aplicável

• Requisitos de mascaramento

• Requisitos de rosca, furo e ajuste

• Dimensões e tolerâncias críticas

• Requisitos de inspeção de acabamento superficial

• Amostras de referência ou fotos se a aparência cosmética for importante

• Quantidade de produção

O modelo CAD define a geometria, enquanto o desenho 2D comunica a intenção do acabamento. Para peças CNC cosméticas ou de superfície crítica, o desenho é especialmente importante porque define quais superfícies precisam de tratamento especial e quais superfícies podem permanecer padrão.

Quando você deve solicitar uma revisão do acabamento superficial?

A revisão do acabamento superficial é mais útil antes da finalização do projeto ou antes do início da produção. A revisão antecipada oferece aos engenheiros mais flexibilidade para ajustar zonas de acabamento, requisitos de mascaramento, seleção de materiais, estratégia de tolerância e métodos de pós-processamento.

Você deve considerar a revisão do acabamento superficial quando sua peça incluir:

• Superfícies visíveis cosméticas

• Anodização ou anodização dura

• Jateamento de contas

• Polir ou escovar

• Passivação ou eletropolimento

• Chapeamento ou revestimento em pó

• Furos com tolerância apertada ou furos roscados

• Vedação de superfícies

• Superfícies deslizantes ou desgastadas

• Bolsos profundos ou slots estreitos

• Raios de canto internos pequenos

• Geometria complexa de vários eixos

• Requisitos de correspondência de cores

• Preocupações com a espessura do revestimento

• Requisitos do relatório de inspeção

O feedback antecipado do fornecedor pode ajudar a evitar problemas relacionados ao acabamento antes do início da usinagem e do pós-processamento.

Visão de engenharia da NAITE TECH

Uma especificação clara do acabamento superficial ajuda a evitar retrabalho, disputas cosméticas, problemas de ajuste do revestimento e custos desnecessários. A abordagem mais eficaz é definir os requisitos de acabamento por função e visibilidade da superfície.

Durante a revisão do acabamento superficial, a NAITE TECH avalia em conjunto o material, a geometria, a tolerância, o mascaramento, a espessura do revestimento, a rugosidade da superfície, as expectativas cosméticas e as necessidades de inspeção. Isso ajuda a garantir que as peças usinadas CNC não sejam apenas dimensionalmente precisas, mas também tenham o acabamento correto para o uso pretendido.

Se você não tiver certeza se seus requisitos de acabamento superficial CNC são muito rígidos, incompletos ou pouco claros, a NAITE TECH pode revisar seus arquivos e desenhos CAD e fornecer feedback prático de DFM antes da produção.

Solicitar revisão de acabamento superficial CNC

Precisa de ajuda para especificar os requisitos de acabamento superficial CNC para seu próximo projeto?

Envie seus arquivos CAD e desenhos para a NAITE TECH para revisão de engenharia, feedback sobre capacidade de fabricação e cotação. Nossa equipe pode ajudar a avaliar a rugosidade da superfície, o tipo de acabamento, a compatibilidade do material, as necessidades de mascaramento, o impacto do revestimento e os requisitos de inspeção para protótipos e peças de produção.

Comece com NAITE TECH Capacidades de usinagem CNC NAITE TECH.
