Vues : 0 Auteur : Éditeur du site Heure de publication : 2025-11-24 Origine : Site
Le fraisage CNC est un processus de fabrication très polyvalent et largement utilisé qui permet aux ingénieurs et aux fabricants de produire des composants complexes de haute précision à partir d'une large gamme de matériaux, notamment les métaux, les plastiques et les composites. En utilisant un mouvement contrôlé par ordinateur pour guider les outils de coupe le long de plusieurs axes, le fraisage CNC garantit la répétabilité, la précision et l'efficacité , ce qui en fait un processus indispensable à la fois pour le prototypage et la production à grande échelle.
Dans la fabrication moderne, le fraisage CNC est plus qu'un simple processus d'usinage ; c'est un catalyseur essentiel de l'innovation , comblant le fossé entre les concepts de conception et les composants fonctionnels prêts pour la production. Ce chapitre fournit un aperçu complet du fraisage CNC, y compris ses principes, ses applications et ses avantages dans des contextes d'ingénierie et industriels. Il montre également comment NAITE TECH exploite les technologies avancées de fraisage CNC pour fournir des pièces de haute qualité tout en optimisant les coûts et les délais.
Ce guide est structuré pour fournir une compréhension globale du fraisage CNC , combinant profondeur technique, application pratique et informations commerciales. Les lecteurs acquerront des connaissances dans des domaines tels que :
Principes fondamentaux : fonctionnement du fraisage CNC, y compris le mouvement de la machine, l'enlèvement de matière et l'interaction des outils.
Opérations et types de machines : ventilations détaillées des opérations de fraisage (surfaçage, fraisage de poches, fraisage de profils, etc.) et des configurations de machines (verticales, horizontales, multi-axes).
Sélection des matériaux : comportement des métaux, des plastiques et des composites dans les conditions de fraisage et conseils pour choisir le bon matériau pour des applications spécifiques.
Considérations de conception : stratégies DFM, spécifications de tolérance, états de surface et intégration des principes GD&T pour les pièces de précision.
Analyse des coûts et planification de la production : facteurs influençant les coûts de fraisage CNC, notamment la complexité de la conception, la sélection de la machine, le volume, les matériaux et les options de finition.
Applications concrètes et études de cas : exemples issus des secteurs de l'aérospatiale, de l'automobile, de la médecine et de l'industrie démontrant une utilisation pratique.
Services NAITE TECH : aperçu de la manière dont nos capacités de fraisage avancées, notre support technique et nos systèmes d'assurance qualité aident les clients à obtenir des composants fiables et hautes performances.
À la fin de ce guide, les lecteurs comprendront non seulement comment fonctionne le fraisage CNC, mais également comment l'intégrer efficacement dans les projets d'ingénierie , garantissant des résultats à la fois fonctionnels et rentables.
Le fraisage CNC continue d'être un processus fondamental dans la fabrication moderne en raison de sa précision, de sa polyvalence et de son évolutivité . Même avec l’émergence de la fabrication additive et d’autres technologies avancées, le fraisage CNC conserve des avantages uniques difficiles à reproduire :
Précision et répétabilité : le fraisage CNC atteint des tolérances aussi serrées que ±0,005 mm, ce qui le rend idéal pour les composants aérospatiaux, les dispositifs médicaux et les pièces automobiles hautes performances.
Polyvalence des matériaux : il est capable d'usiner une large gamme de métaux, de plastiques et de composites, notamment les alliages d'aluminium, l'acier inoxydable, le titane, le PEEK et les plastiques techniques.
Qualité de finition de surface : le fraisage CNC produit des finitions lisses et uniformes qui réduisent ou éliminent souvent le besoin de post-traitement supplémentaire.
Évolutivité : convient à la fois à la production de prototypes et aux séries à grand volume, en maintenant une qualité constante sur chaque pièce.
Intégrité structurelle : les composants fraisés CNC sont entièrement denses et conservent leur résistance mécanique, contrairement à certaines méthodes de fabrication additive.
Rentabilité des pièces fonctionnelles : lorsqu'elle est conçue correctement, le fraisage CNC réduit le gaspillage de matériaux, raccourcit les délais de production et évite des reprises coûteuses.
La combinaison de la fiabilité de l'ingénierie et de la flexibilité des processus garantit que le fraisage CNC reste un choix essentiel pour les industries où la qualité, la précision et la répétabilité ne peuvent être compromises.
Chez NAITE TECH , nous fournissons des services de fraisage CNC de qualité professionnelle qui comblent le fossé entre la conception technique et l'exécution de la fabrication. Notre approche combine des machines de pointe, une expertise en ingénierie et une gestion de la qualité pour garantir que chaque pièce répond exactement aux spécifications du client. Les fonctionnalités clés incluent :
Usinage multi-axes : les fraiseuses CNC à 3, 4 et 5 axes permettent la production de géométries complexes, de cavités profondes et de profils complexes avec une précision au micron près.
Support matériel : plus de 40 types de métaux et de plastiques sont pris en charge, notamment l'aluminium de qualité aérospatiale, l'acier inoxydable, les alliages de titane, le PEEK et d'autres plastiques techniques.
Ingénierie et support DFM : les ingénieurs de NAITE TECH fournissent des recommandations de conception pour la fabricabilité, une optimisation du parcours d'outil et des conseils en matière de processus pour minimiser les coûts et maximiser les performances des pièces.
Assurance qualité : chaque pièce est soumise à un contrôle qualité rigoureux, y compris des inspections CMM, des mesures de rugosité de surface et une documentation traçable.
Délais de livraison rapides : du prototype à la production à grande échelle, nos processus sont optimisés pour livrer des pièces de haute qualité dans les délais.
Solutions personnalisées : nous adaptons les stratégies de fraisage aux exigences de conception, de matériaux et de fonctionnalité du client, garantissant ainsi des performances optimales pour des applications spécifiques.
Grâce à l'intégration d'une technologie de pointe, d'une expertise en matériaux et de conseils en ingénierie, NAITE TECH aide ses clients à transformer des concepts innovants en composants fonctionnels et de haute qualité de manière efficace et fiable.
Le fraisage CNC, également connu sous le nom de fraisage à commande numérique par ordinateur, est un processus de fabrication soustractif dans lequel un outil de coupe rotatif enlève de la matière d'une pièce pour créer la forme ou la géométrie souhaitée. Contrairement au fraisage manuel, le fraisage CNC repose sur des instructions informatiques préprogrammées qui contrôlent avec précision le mouvement de la machine sur plusieurs axes, permettant ainsi la production de pièces très complexes avec une précision et une répétabilité supérieures.
Le fraisage CNC est largement utilisé dans des secteurs tels que l'aérospatiale, l'automobile, le médical, l'électronique et les machines industrielles en raison de sa capacité à gérer des conceptions complexes, des tolérances serrées et une large gamme de matériaux . Il comble le fossé entre les concepts d'ingénierie et les composants prêts à la production, ce qui en fait un processus critique dans les flux de fabrication modernes.
Le fraisage CNC se distingue des autres procédés d'usinage par plusieurs caractéristiques clés :
Mouvement contrôlé par ordinateur : le mouvement de l'outil de coupe le long des axes X, Y et Z (et dans les machines multi-axes, des axes de rotation supplémentaires) est contrôlé avec précision par un programme CNC.
Haute répétabilité : une fois programmées, les fraiseuses CNC peuvent produire des centaines ou des milliers de pièces identiques avec une qualité constante.
Processus soustractif : Le matériau est progressivement retiré de la pièce à travailler à l'aide de fraises rotatives, de fraises en bout, de forets et d'autres outils spécialisés.
Géométries complexes : le fraisage CNC multi-axes permet la création de caractéristiques complexes telles que des contre-dépouilles, des poches, des nervures et des surfaces courbes.
Production évolutive : convient aux prototypes uniques, aux petits lots et aux séries de production à grand volume.
Ces caractéristiques font du fraisage CNC un outil essentiel pour les ingénieurs qui ont besoin de précision, de cohérence et de polyvalence dans la fabrication de composants complexes.
Bien que le fraisage et le tournage CNC soient des processus soustractifs contrôlés par ordinateur, il existe des différences significatives :
Fraisage CNC : la pièce à usiner est généralement maintenue immobile sur une table pendant que l'outil de coupe rotatif se déplace dessus pour enlever de la matière. Il est idéal pour les géométries complexes, les poches et les surfaces complexes.
Tournage CNC : la pièce tourne tandis qu'un outil de coupe stationnaire enlève de la matière, principalement utilisée pour les pièces axisymétriques telles que les arbres, les cylindres et les filetages.
Comprendre ces différences aide les ingénieurs à sélectionner le processus approprié en fonction de la géométrie des pièces, des tolérances et des exigences de production . Le fraisage CNC est souvent préféré lorsque plusieurs faces, des formes complexes ou des caractéristiques de haute précision sont requises.
Le fraisage CNC offre plusieurs avantages par rapport au fraisage manuel traditionnel et aux autres méthodes d'usinage conventionnelles :
Précision améliorée : le contrôle informatique élimine les erreurs humaines et permet des tolérances extrêmement serrées.
Efficacité améliorée : l’usinage automatisé réduit l’implication de l’opérateur et permet une production continue.
Flexibilité : les programmes CNC peuvent être modifiés rapidement pour s'adapter aux changements de conception ou aux différentes géométries des pièces.
Qualité constante : les pièces sont uniformes, ce qui réduit les taux de rebut et améliore la fiabilité de l'assemblage.
Intégration avec CAO/FAO : l'utilisation directe de modèles CAO 3D rationalise la transition de la conception à la production, réduisant ainsi les délais de livraison.
Ces avantages font du fraisage CNC le choix préféré des industries qui exigent des pièces de haute qualité, hautes performances et reproductibles..
Chez NAITE TECH , le fraisage CNC est plus qu'un processus : c'est une solution d'ingénierie complète . Notre équipe combine des fraiseuses multi-axes avancées avec des ingénieurs expérimentés pour garantir que les pièces sont conçues, fabriquées et inspectées conformément aux spécifications les plus strictes.
Les éléments clés de notre approche comprennent :
Intégration CAO/FAO : traduction transparente des conceptions clients en code machine précis pour des parcours d'outils optimaux.
Optimisation des matériaux : sélection des métaux et des plastiques les mieux adaptés à la fonctionnalité et à la fabricabilité des pièces.
Consultation de processus : analyse DFM pour minimiser le temps d'usinage, le gaspillage de matériaux et les coûts de production.
Contrôle qualité : protocoles d'inspection complets, y compris CMM, mesure de la rugosité de surface et vérification des tolérances.
Production évolutive : des prototypes uniques aux grandes séries de production, NAITE TECH maintient une qualité constante et une fiabilité de livraison.
En intégrant la technologie, l'expertise en ingénierie et l'optimisation des processus , NAITE TECH garantit que le fraisage CNC offre à la fois performances et valeur pour chaque projet client.
Le fraisage CNC est un processus de fabrication soustractif qui transforme les matières premières en composants précis et fonctionnels grâce à une combinaison de mouvements contrôlés par ordinateur, d'outils de coupe et de stratégies d'enlèvement de matière . Le processus s'appuie fortement sur des logiciels de CAO/FAO, une programmation compétente et des configurations d'usinage optimisées pour garantir la précision, l'efficacité et la répétabilité.
Comprendre le fonctionnement du fraisage CNC est crucial pour les ingénieurs, les concepteurs et les fabricants afin d' optimiser les performances des pièces, de réduire les coûts de production et de maintenir des tolérances serrées . Ce chapitre décrit le flux de travail étape par étape du fraisage CNC, en mettant en évidence chaque étape, de la conception au post-traitement.
Les fondements du fraisage CNC commencent par une conception numérique . Les ingénieurs créent des dessins 2D détaillés ou des modèles 3D de la pièce à l'aide d' un logiciel de CAO (conception assistée par ordinateur) . Les principales considérations à ce stade comprennent :
Précision dimensionnelle : assurez-vous que toutes les dimensions, tolérances et ajustements critiques sont définis.
Clarté des fonctionnalités : spécifiez clairement les poches, les trous, les nervures, les chanfreins et les congés.
Sélection des matériaux : identifiez le matériau approprié pour garantir l'usinabilité et les performances des pièces.
Conception pour la fabricabilité (DFM) : optimisez la géométrie pour réduire le temps d'usinage, minimiser l'usure des outils et simplifier le montage.
En préparant soigneusement le modèle CAO, les ingénieurs préparent le terrain pour une programmation, un usinage efficaces et des résultats de haute qualité..
Une fois le modèle CAO finalisé, il doit être converti dans un format compatible avec les machines CNC , généralement un type de fichier standard comme STEP, IGES ou STL..
Intégration du logiciel CAM : le fichier CAO est importé dans le logiciel CAM (Fabrication Assistée par Ordinateur), où les parcours d'outils, les stratégies de coupe et les paramètres de la machine sont définis.
Génération de parcours d'outil : le logiciel de FAO calcule le mouvement de l'outil de coupe le long de plusieurs axes pour éliminer efficacement la matière tout en conservant la précision.
Simulation et vérification : avant l'usinage, des simulations sont exécutées pour détecter les collisions, les surcoupes ou les erreurs potentielles de parcours d'outil.
Cette étape garantit que l' intention de conception est traduite avec précision dans les instructions machine , réduisant ainsi les erreurs, les rebuts et les retards de production.
Une configuration correcte de la machine est essentielle pour obtenir précision et répétabilité . Cela comprend :
Fixation de la pièce à usiner : fixez la matière première à la table de la machine à l'aide de pinces, d'étaux ou de fixations personnalisées pour empêcher tout mouvement pendant l'usinage.
Sélection et installation des outils : choisissez les outils de coupe appropriés (fraises en bout, forets, fraises à surfacer, etc.) en fonction du type de matériau, du fonctionnement et des tolérances requises.
Calibrage de la machine : définissez les points zéro, les décalages d'outils, les vitesses de broche, les vitesses d'avance et le débit de liquide de refroidissement pour des performances de coupe optimales.
Surveillance de l'opérateur : alors que les machines CNC sont automatisées, des opérateurs qualifiés surveillent le processus, effectuent des ajustements en temps réel et garantissent le respect des normes de sécurité.
Chez NAITE TECH, nos ingénieurs combinent une configuration précise de la machine avec des stratégies de parcours d'outils optimisées , garantissant que chaque pièce est produite selon les spécifications avec un minimum de variations.
Une fois la configuration de la machine terminée, l'enlèvement de matière commence :
Opérations d'ébauche : retirez rapidement les matériaux en vrac tout en maintenant des distances de sécurité par rapport aux surfaces finies.
Opérations de finition : effectuez des coupes précises pour obtenir les dimensions finales, des surfaces lisses et les tolérances requises.

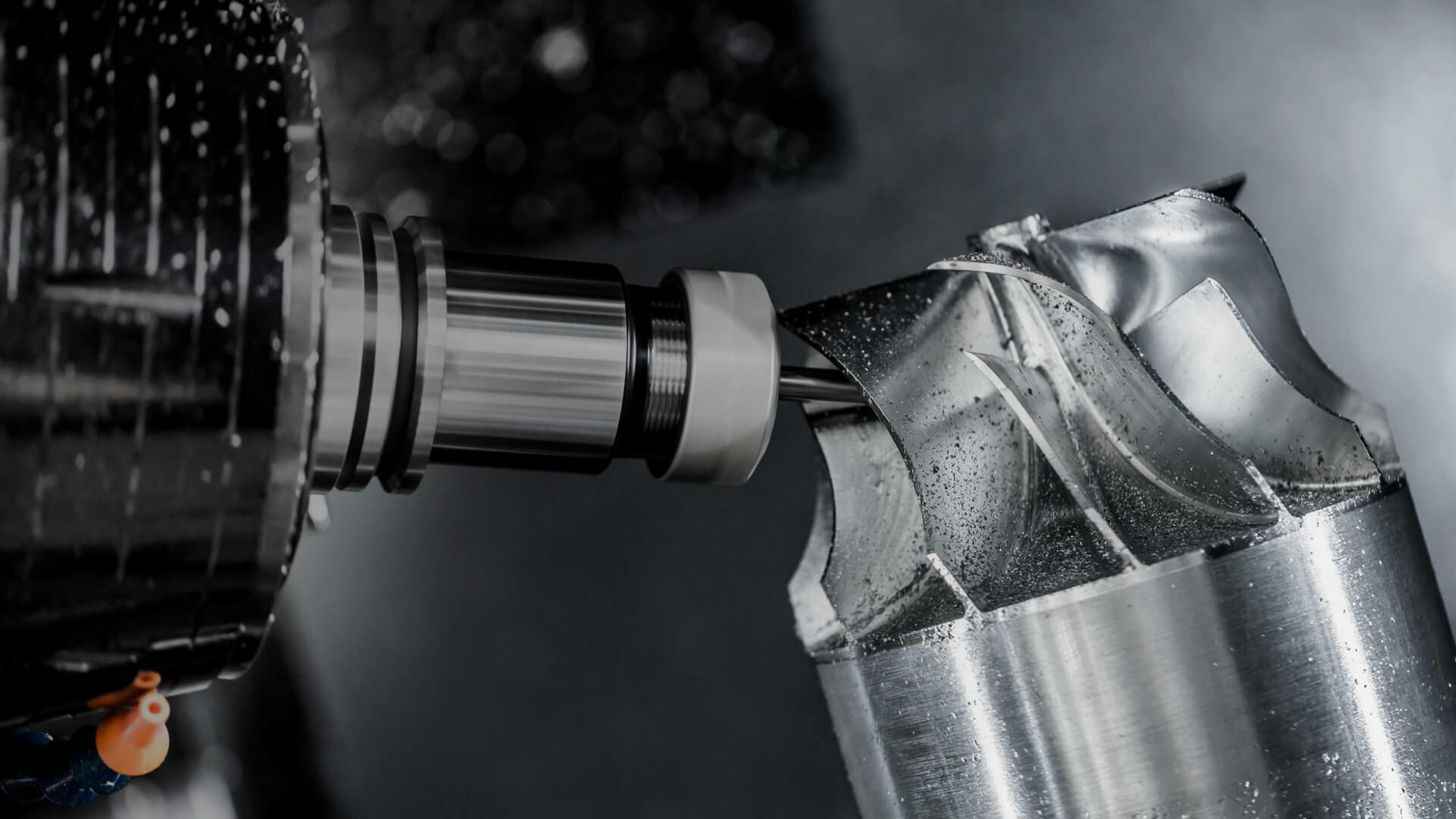

Usinage multi-axes : utilisez des machines à 3, 4 ou 5 axes pour atteindre des géométries et des caractéristiques complexes sans montage supplémentaire.
Application du liquide de refroidissement : le débit continu du liquide de refroidissement réduit la chaleur, prévient l'usure des outils et améliore la finition de la surface.
Chaque étape est soigneusement surveillée pour maintenir l'intégrité de la pièce, la précision dimensionnelle et la qualité de la surface..
Après le fraisage, les pièces nécessitent souvent des opérations secondaires pour répondre à des exigences fonctionnelles ou esthétiques :
Ébavurage : éliminez les arêtes vives, les bavures ou les marques d'usinage.
Traitement de surface : appliquer une anodisation, un polissage, un placage ou un revêtement en fonction du matériau et de l'application.
Inspection : mesurez les dimensions critiques, les tolérances et la rugosité de surface à l'aide d'outils tels que des MMT (machines à mesurer tridimensionnelles) et des profilomètres.
Préparation de l'assemblage : pour les composants qui seront intégrés dans des assemblages plus grands, assurez-vous d'un ajustement, d'un alignement et d'une performance fonctionnelle appropriés.
NAITE TECH met l'accent sur un post-traitement et une inspection complets , garantissant que chaque pièce fraisée est prête pour une utilisation ou un assemblage immédiat..
Le fraisage CNC offre une variété d'opérations qui permettent aux fabricants de produire des pièces avec des géométries complexes, une haute précision et des finitions de surface sur mesure . Comprendre les types d'opérations de fraisage est essentiel pour que les ingénieurs et les concepteurs puissent sélectionner la méthode la plus appropriée pour leurs composants. Chaque opération a sa stratégie de coupe, ses exigences en matière d'outillage et ses scénarios d'application uniques..
Le surfaçage est un processus dans lequel l'outil de coupe tourne perpendiculairement à la surface de la pièce, enlevant de la matière pour produire des surfaces planes ou des finitions de grande surface..
Principales caractéristiques :
Élimination efficace des matériaux sur de grandes surfaces.
Produit une planéité de haute qualité et des finitions de surface lisses.
Utilise généralement des outils de coupe à plusieurs dents, appelés fraises à surfacer, pour maximiser la productivité.
Applications :
Usinage de grandes plaques métalliques et de composants aérospatiaux.
Préparation des surfaces des pièces pour d'autres opérations de finition.
Panneaux de carrosserie automobile et bases mécaniques nécessitant des tolérances de planéité serrées.
Le surfaçage est souvent l'une des premières étapes d'une séquence de fraisage, fournissant une surface de référence précise pour les opérations ultérieures.
Le fraisage simple, également appelé fraisage de dalles , implique que l'outil de coupe tourne parallèlement à la surface de la pièce , enlevant de la matière le long d'une trajectoire linéaire.
Principales caractéristiques :
Idéal pour l'usinage de surfaces longues et plates avec des profils droits ou légèrement incurvés.
Produit des finitions de surface constantes mais nécessite une gestion minutieuse de l'avance et de la vitesse.
Peut utiliser des techniques de fraisage ascendant ou descendant en fonction des exigences de matériau et de finition.
Applications :
Composants métalliques de structure dans les machines et la construction.
Bases et plaques d'outillage nécessitant une épaisseur uniforme.
Pièces d'équipement industriel où la planéité de la surface est critique.
Le fraisage angulaire consiste à usiner une surface qui présente un angle par rapport à la pièce plutôt que parallèle ou perpendiculaire.
Principales caractéristiques :
Crée des surfaces inclinées, des biseaux, des chanfreins et d'autres fonctions angulaires.
Nécessite des couteaux spécialisés ou des tables de machine inclinables pour maintenir la précision.
Applications :
Supports aérospatiaux et composants de moteur avec caractéristiques inclinées.
Pièces mécaniques nécessitant des chanfreins pour l'assemblage ou la réduction des contraintes.
Boîtiers de précision où les pièces d'accouplement doivent s'adapter à des angles spécifiques.
Le fraisage de forme utilise des fraises spécialisées pour créer des profils, des contours et des formes complexes sur une pièce.
Principales caractéristiques :
Peut usiner des courbes, des rainures, des filetages et des profils complexes.
Nécessite une planification précise du parcours d'outil et souvent un usinage multi-axes.
Produit des surfaces à la fois fonctionnelles et esthétiques.
Applications :
Moules et matrices automobiles.
Profils d'engrenages et pignons.
Composants personnalisés aux formes 3D complexes dans les équipements industriels.
En plus des principales opérations énumérées ci-dessus, le fraisage CNC englobe d'autres techniques spécialisées :
Fraisage de rainures : création de rainures de clavette, de fentes ou de rainures dans des composants.
Fraisage de profil : Découpe du contour extérieur ou du profil d'une pièce.
Fraisage de poche : Enlèvement de matière des cavités internes sans affecter les surfaces environnantes.
Fraisage de filetage : production de filetages internes ou externes avec des tolérances précises.
Fraisage de chanfrein : réalisation de bords inclinés pour l'esthétique ou l'assemblage.
Chacune de ces opérations est sélectionnée en fonction de la géométrie de la pièce, du type de matériau et des exigences fonctionnelles . Les ingénieurs de NAITE TECH choisissent soigneusement l'opération de fraisage optimale pour équilibrer efficacité, précision et qualité de surface pour chaque projet.
Les fraiseuses CNC sont disponibles dans une variété de configurations, chacune étant adaptée à différentes géométries de pièces, volumes de production et exigences de précision . Choisir la bonne machine est essentiel pour maximiser l’efficacité, garantir la qualité des pièces et réduire les coûts de production . Cette section explore les principaux types de fraiseuses CNC, leurs capacités et leurs applications typiques.
Une fraiseuse verticale possède une broche orientée verticalement qui monte et descend pendant que la pièce est fixée sur la table.
Principales caractéristiques :
Idéal pour les surfaces planes, les fentes et les cavités.
Configuration simplifiée et changements d'outils plus faciles par rapport aux autres machines.
Prend en charge les opérations multi-axes lorsqu’elles sont intégrées à des commandes avancées.
Applications :
Fabrication de matrices et de moules.
Supports et boîtiers aérospatiaux.
Composants de précision pour équipements industriels.
Avantage NAITE TECH : Nos fraiseuses CNC verticales sont équipées de broches à grande vitesse et de guides linéaires de précision, garantissant une précision au micron même pour les pièces complexes.
Les fraiseuses horizontales sont dotées d'une broche orientée horizontalement qui permet à l'outil de coupe de tourner parallèlement à la surface de la pièce.
Principales caractéristiques :
Excellent pour le rainurage, le rainurage et la découpe de poches profondes.
Généralement plus rigides que les machines verticales, ce qui les rend adaptées aux coupes intensives.
Souvent équipé de tables rotatives pour les opérations multi-angles.
Applications :
Composants de boîte de vitesses automobile.
Plaques de base pour machines industrielles.
Composants structurels aérospatiaux nécessitant des taux d’enlèvement de matière élevés.
Avantage NAITE TECH : nos fraises horizontales optimisent l'efficacité de coupe tout en maintenant des tolérances serrées et des finitions de surface lisses , même pour les pièces volumineuses et lourdes.
Les fraiseuses CNC multi-axes offrent une flexibilité accrue en ajoutant des axes de rotation supplémentaires, permettant à l'outil de coupe ou à la pièce de se déplacer selon des modèles complexes.
Se déplace le long des axes X et Y.
Convient aux opérations simples de fraisage planaire et de rainurage.
Ajoute un mouvement sur l'axe Z pour le contrôle de la profondeur verticale.
Configuration standard pour la plupart des tâches de fraisage CNC.
Idéal pour les poches, les fentes et les surfaces 3D.
Ajoute un axe de rotation (axe A) à la configuration standard à 3 axes.
Permet l'usinage de pièces cylindriques ou d'éléments de rotation continue.
Réduit le temps de configuration et augmente la capacité de complexité des pièces.
Ajoute un axe de rotation supplémentaire (axe B ou axe C), permettant un usinage multidirectionnel simultané.
Capable de produire des géométries très complexes dans une seule configuration.
Idéal pour l'aérospatiale, les implants médicaux et les prototypes de haute précision.
Avantage NAITE TECH : nos fraiseuses CNC multi-axes prennent en charge des pièces complexes et complexes avec un minimum de fixations, réduisant ainsi le temps de configuration et augmentant l'efficacité de la production tout en maintenant des tolérances au niveau du micron.
Les fraiseuses à tourelle ont une broche qui peut tourner et pivoter , permettant d'accéder à plusieurs côtés de la pièce sans repositionnement.
Principales caractéristiques :
Offre une flexibilité pour l’usinage de fonctionnalités sur plusieurs faces.
Convient aux pièces de petite à moyenne taille avec des angles variables.
Permet une configuration plus rapide pour les pièces comportant plusieurs fonctionnalités.
Applications :
Composants de machines personnalisés.
Petites pièces automobiles et mécaniques.
Applications de prototypage nécessitant plusieurs opérations de surface.
Les broyeurs à lit, ou machines à colonne et lit , comportent une table de travail fixe tandis que la broche se déplace le long de différents axes.
Principales caractéristiques :
Conception extrêmement rigide pour le fraisage intensif.
Convient aux pièces grandes et lourdes.
Prend en charge des taux d’enlèvement de matière élevés et des coupes profondes.
Applications :
Composants structurels aérospatiaux.
Bases d'équipements industriels.
Grands moules et matrices.
Avantage NAITE TECH : Les broyeurs à lit de NAITE TECH allient stabilité et précision , nous permettant d'usiner des composants à grande échelle sans compromettre les tolérances..
Comprendre les composants d'une fraiseuse CNC est essentiel pour les ingénieurs, les opérateurs et les responsables de production. Chaque pièce joue un rôle essentiel en garantissant la précision, la stabilité et l'efficacité lors des opérations de fraisage. Cette section fournit un aperçu approfondi des composants clés de la machine et de leurs fonctions.
Le châssis, ou base de la machine , fournit un support structurel et assure la rigidité de la fraiseuse CNC.
Principales caractéristiques :
Supporte le poids de la broche, des outils de coupe et de la pièce à usiner.
Minimise les vibrations pendant l'usinage pour maintenir la précision.
Généralement construit en fonte, en acier ou en béton polymère pour absorber les forces de coupe.
Avantage NAITE TECH : nos cadres CNC sont conçus pour une rigidité et une stabilité thermique maximales , garantissant une précision constante sur les longues séries de production.
La broche est le cœur de la fraiseuse CNC , maintenant et faisant tourner l'outil de coupe à des vitesses précises.
Principales caractéristiques :
Peut tourner à des vitesses allant de quelques centaines à des dizaines de milliers de tr/min.
Prend en charge une grande variété de porte-outils et d'outils de coupe.
Les broches à entraînement direct offrent une plus grande précision et une maintenance réduite.
Applications :
Finition à grande vitesse pour pièces aérospatiales.
Découpe lourde de moules et matrices métalliques.
Avantage NAITE TECH : nos broches sont optimisées pour un couple élevé, un faux-rond minimal et des performances constantes , permettant l'usinage des plastiques souples et des métaux durs avec des tolérances au niveau du micron.
Les fraiseuses CNC fonctionnent selon plusieurs axes pour guider l'outil de coupe par rapport à la pièce.
Principales caractéristiques :
Mouvement standard sur 3 axes : X (horizontal), Y (longitudinal), Z (vertical).
Les machines multi-axes ajoutent des axes de rotation (A, B, C) pour les géométries complexes.
Mouvement linéaire contrôlé par des vis à billes de haute précision ou des guides linéaires.
Avantage NAITE TECH : nos systèmes multi-axes permettent un usinage simultané sur plusieurs faces , réduisant les configurations et augmentant le débit sans sacrifier la précision.
Les colonnes fournissent un support vertical à la broche et à l'ensemble supérieur de la machine.
Principales caractéristiques :
Maintenez l’alignement de la broche lors de coupes lourdes.
Conçu pour minimiser les vibrations et la dilatation thermique.
Souvent intégré aux châssis de machines pour une rigidité accrue.
Applications :
Critique dans les broyeurs verticaux et à lit pour maintenir la précision sur de grandes surfaces.
Le panneau de commande CNC constitue l' interface entre l'opérateur et la machine , contrôlant le mouvement, la vitesse de broche et la sélection des outils.
Principales caractéristiques :
Programmable via G-code ou logiciel CAM propriétaire.
Surveillance en temps réel de la charge de la broche, de la vitesse d'avance et du débit de liquide de refroidissement.
Les interfaces à écran tactile ou à clavier permettent aux opérateurs de charger des programmes, d'effectuer des réglages et de démarrer/arrêter des opérations.
Avantage NAITE TECH : nos panneaux de contrôle disposent d'interfaces conviviales et de diagnostics avancés , permettant une configuration, une surveillance et un dépannage rapides pour les cycles de prototypage et de production.
L'ATC est un système mécanique qui permute automatiquement les outils pendant l'usinage.
Principales caractéristiques :
Prend en charge plusieurs outils dans une configuration de carrousel ou de chaîne.
Réduit les temps d’arrêt en éliminant les changements d’outils manuels.
Indispensable pour les pièces multi-opérations nécessitant plusieurs outils de coupe.
Applications :
Composants aérospatiaux complexes avec opérations multiples.
Production en grand volume nécessitant un usinage ininterrompu.
Avantage NAITE TECH : nos ATC permettent des changements d'outils rapides et précis , garantissant un fonctionnement continu et un temps de cycle minimal pour les travaux complexes.
Les porte-outils fixent les outils de coupe à la broche et assurent un alignement et une stabilité précis.
Principales caractéristiques :
Différents types : porte-pinces, hydrauliques, à frettage et modulaires.
Garantit un faux-rond minimal et une rigidité élevée.
Critique pour obtenir des tolérances et une finition de surface serrées.
Avantage NAITE TECH : nous utilisons des porte-outils de haute précision pour garantir des performances de coupe constantes et prolonger la durée de vie des outils.
La table supporte la pièce et peut se déplacer le long de différents axes dans les fraiseuses CNC.
Principales caractéristiques :
Fournit un mouvement précis X, Y et parfois de rotation.
Peut inclure des rainures en T, des fixations ou des pinces pour le montage de la pièce.
Doit être stable et rigide pour éviter les vibrations ou la déflexion.
Applications :
Usinage de pièces multifaces en une seule configuration.
Prise en charge de composants volumineux et lourds dans les broyeurs à lit.
Le système de refroidissement maintient la stabilité thermique et lubrifie le processus de coupe.
Principales caractéristiques :
Réduit l'accumulation de chaleur, empêchant la déformation du matériau.
Élimine les copeaux pour des surfaces de coupe propres.
Améliore la durée de vie de l'outil et la qualité de la finition de surface.
Avantage NAITE TECH : nos systèmes CNC intègrent une distribution de liquide de refroidissement à haute efficacité , garantissant à la fois la longévité des outils et des surfaces de pièces de haute qualité.
La sélection du bon matériau est l’une des décisions les plus critiques en matière de fraisage CNC. Le choix des matériaux affecte directement les performances d'usinage, l'état de surface, les tolérances, la fonctionnalité des pièces et les coûts de production globaux . Le fraisage CNC peut traiter des métaux, des plastiques et des composites, chacun ayant des caractéristiques uniques. Le tableau ci-dessous fournit une comparaison complète des matériaux de fraisage CNC courants , de leur usinabilité, de leurs applications typiques et des notes clés pour la production.
| Type de matériau Matériau | spécifique | Propriétés clés | Usinabilité | Applications typiques | Notes NAITE TECH |
|---|---|---|---|---|---|
| Métal | Aluminium | Léger, résistant à la corrosion, bonne conductivité thermique | Excellent | Supports aérospatiaux, pièces automobiles, moules | Optimisé pour le fraisage à grande vitesse et les tolérances serrées ; idéal pour le prototypage et la production |
| Métal | Acier | Solides, résistants à l'usure, différentes qualités (carbone, alliage, inoxydable) | Modéré | Composants structurels, pièces de machines, matrices | Machines à haute rigidité recommandées pour maintenir la précision ; gestion du liquide de refroidissement critique |
| Métal | Titane | Rapport résistance/poids élevé, résistant à la corrosion, biocompatible | Difficile | Implants médicaux, composants aérospatiaux, automobile haute performance | Nécessite un outillage spécialisé et des stratégies avancées de refroidissement pour éviter l'écrouissage |
| Métal | Laiton/Cuivre | Excellente conductivité électrique et thermique, résistant à la corrosion | Bon (laiton), modéré (cuivre) | Composants électriques, vannes, pièces décoratives | La sélection des outils est essentielle pour que le cuivre évite de coller ; le laiton est plus facile à usiner avec une qualité de finition élevée |
| Plastique | ABS | Durable, résistant aux chocs, économique | Excellent | Prototypes, produits de consommation, boîtiers | Facile à usiner et à post-traiter ; adapté aux prototypes fonctionnels et aux tests d'assemblage |
| Plastique | Polycarbonate (PC) | Haute résistance aux chocs, résistant à la chaleur, transparent | Modéré | Écrans de sécurité, composants transparents, boîtiers électroniques | Vitesses d'alimentation modérées pour éviter la fonte ; permet des détails fins avec une finition de surface cohérente |
| Plastique | Nylon | Faible frottement, résistant à l'usure, flexible | Modéré | Engrenages, bagues, prototypes fonctionnels | Hygroscopique : le séchage avant usinage assure la stabilité dimensionnelle ; excellent pour les tests mécaniques |
| Plastique | COUP D'OEIL | Plastique technique haute performance, résistant aux produits chimiques et thermiques | Stimulant | Aéronautique, dispositifs médicaux, composants industriels haute température | Idéal pour les pièces de précision dans des environnements exigeants ; l'usinage nécessite un outillage pointu et des vitesses contrôlées |
| Composite | Plastique renforcé de fibre de carbone (CFRP) | Matrice thermodurcissable, légère et à haute rigidité | Modéré | Composants structurels aérospatiale et automobile | Nécessite des outils de coupe tranchants et des vitesses d'avance réduites pour éviter le délaminage ; excellent pour les pièces sensibles au poids |
| Composite | Plastique renforcé de fibre de verre (GFRP) | Solide, économique et léger | Modéré | Enceintes industrielles, supports structurels | Alternative économique au CFRP avec un bon rapport résistance/poids ; un usinage soigné empêche l'effilochage des fibres en surface |
Au-delà des propriétés de base, les ingénieurs doivent prendre en compte des facteurs critiques qui affectent à la fois l'usinage et les performances des pièces :
Propriétés mécaniques : la résistance, la dureté, la résistance à la fatigue et la rigidité déterminent la longévité de la pièce.
Usinabilité : l'usure des outils, la vitesse de coupe, l'avance et la facilité d'élimination des copeaux ont un impact sur l'efficacité de la production.
Exigences de finition de surface : Certains matériaux sont usinés pour obtenir des surfaces très lisses, tandis que d'autres peuvent nécessiter une finition supplémentaire.
Résistance thermique et chimique : Pour les applications aérospatiales, médicales ou industrielles, les matériaux doivent résister aux conditions de fonctionnement.
Rentabilité : le coût des matériaux, le temps d'usinage et les rebuts potentiels doivent être équilibrés pour les projets soucieux de leur budget.
Exigences spécifiques à l'application : Les pièces porteuses, la conductivité électrique ou la biocompatibilité guident la sélection finale.
Chez NAITE TECH , nous proposons des services complets de consultation en matériaux pour aider les clients à sélectionner le matériau optimal pour leurs pièces fraisées CNC :
Évaluer les exigences du projet, les conditions environnementales et les critères de performance.
Recommander des solutions rentables sans compromettre la qualité.
Garantissez une répétabilité élevée et un post-traitement minimal pour les exécutions à l’échelle de la production.
Fournir des conseils pour les stratégies de matériaux hybrides , combinant les métaux, les plastiques et les composites pour une fonctionnalité optimale.
En tirant parti de notre expertise en ingénierie et de nos capacités CNC avancées , NAITE TECH garantit que chaque pièce est usinée avec précision, durabilité et performances optimales des matériaux , que ce soit pour le prototypage, la production en petits lots ou la fabrication en grand volume.
Le fraisage CNC est devenu la pierre angulaire de la fabrication moderne en raison de sa précision, de sa flexibilité et de son efficacité. Pour aider les ingénieurs, les concepteurs et les spécialistes des achats à prendre des décisions éclairées, les principaux avantages et inconvénients peuvent être clairement résumés dans le tableau suivant , ainsi que les applications typiques et les informations à valeur ajoutée de NAITE TECH..
| Catégorie | Avantages | Inconvénients | Applications typiques | NAITE TECH Notes |
|---|---|---|---|---|
| Précision et répétabilité | Précision au niveau du micron ; qualité constante des pièces | Nécessite des opérateurs qualifiés et une configuration minutieuse | Supports aérospatiaux, implants médicaux, pièces de précision automobiles | La CNC multi-axes et la simulation CAM avancée garantissent un minimum d'erreurs et une répétabilité élevée d'un lot à l'autre. |
| Versatilité | Peut usiner des métaux, des plastiques, des composites ; géométries complexes possibles | L'usure des outils peut augmenter avec des matériaux durs ou des composites | Prototypes, machines industrielles, composants sur mesure | Les stratégies d'outillage et de liquide de refroidissement spécifiques aux matériaux maximisent l'efficacité et la finition de surface |
| Coût et délai | Réduit le travail manuel ; prototypage rapide ; temps de cycle efficaces | Investissement initial élevé en machine ; les grandes pièces peuvent augmenter les coûts d'installation | Production de petits à moyens lots, prototypes personnalisés | NAITE TECH optimise la sélection des machines, la planification des opérations et le flux de travail pour réduire le temps de production |
| Finition de surface | Permet d'obtenir des surfaces de haute qualité ; réduit le post-traitement | Certaines surfaces peuvent nécessiter une finition ou un revêtement supplémentaire | Plaques de moulage, boîtiers, prototypes fonctionnels | Les stratégies de coupe avancées, l'optimisation du parcours d'outil et la gestion du liquide de refroidissement améliorent l'homogénéité de l'état de surface. |
| Flexibilité et évolutivité | Modifications de conception faciles ; prend en charge le prototypage et les cycles de production | La complexité de la programmation multi-axes peut prolonger le temps de configuration | Composants multi-fonctions pour l'aérospatiale et l'automobile | NAITE TECH intègre la simulation CAM pour minimiser les configurations et améliorer l'efficacité |
| Intégration numérique | Compatible avec les flux de travail CAO/FAO, simulation de parcours d'outil, détection de collision | Nécessite une expertise en FAO | Composants d'ingénierie de haute précision | Nos ingénieurs simulent chaque parcours d'outil pour éviter les erreurs et optimiser la production avant le début de l'usinage. |
Précision et répétabilité : le fraisage CNC garantit que les pièces sont fabriquées de manière cohérente selon des tolérances serrées , essentielles dans des secteurs tels que l'aérospatiale, le médical et l'automobile haut de gamme. Grâce aux machines multi-axes de NAITE TECH , les clients peuvent obtenir une qualité reproductible sur des centaines ou des milliers de pièces sans réglage manuel.
Polyvalence : le fraisage CNC peut traiter une large gamme de matériaux et de géométries , des plastiques souples aux métaux durcis et aux stratifiés composites. Les caractéristiques complexes telles que les fentes angulaires, les poches, les filetages et les surfaces 3D sont usinées dans une seule configuration avec des machines avancées à 4 ou 5 axes.
Efficacité des coûts et des délais : l'automatisation réduit les besoins en main-d'œuvre et raccourcit les cycles de production. Les ingénieurs de NAITE TECH optimisent les trajectoires de coupe, les vitesses d'avance et la sélection des outils , réduisant ainsi les coûts de prototypage et de petites et moyennes séries de production.
Qualité de finition de surface : le fraisage CNC avancé peut obtenir des surfaces lisses qui nécessitent souvent peu ou pas de post-traitement , ce qui permet d'économiser du temps et des coûts. L'utilisation de broches à grande vitesse, d'un outillage approprié et d'une application précise du liquide de refroidissement garantit des finitions cohérentes sur plusieurs pièces..
Flexibilité et évolutivité : les modifications de conception sont simples, avec des programmes CNC mis à jour directement à partir de modèles CAO . Les machines multi-axes permettent l'usinage simultané de plusieurs faces et caractéristiques, minimisant les configurations et améliorant la productivité.
Intégration numérique : les fraiseuses CNC modernes s'intègrent parfaitement aux logiciels de CAO/FAO , permettant la simulation de parcours d'outils, la détection de collisions et la vérification virtuelle. NAITE TECH utilise ces capacités pour éviter des erreurs coûteuses et rationaliser les flux de production.
Investissement initial élevé : les fraiseuses CNC, en particulier les modèles multi-axes, représentent un coût d'investissement important . Les opérateurs doivent également être formés pour gérer des logiciels et des configurations complexes.
Limitations en matière d'outillage et de matériaux : les métaux difficiles à usiner comme le titane ou les composites en fibre de carbone nécessitent un outillage spécialisé , ce qui peut augmenter l'usure et les coûts d'exploitation. NAITE TECH sélectionne soigneusement les outils et les stratégies de refroidissement pour atténuer ces défis.
Complexité de la programmation : les opérations multi-axes nécessitent une programmation FAO avancée . Une configuration incorrecte peut entraîner des défauts de pièces, des collisions ou des rebuts. Les ingénieurs de NAITE TECH simulent tous les parcours d'outils avant l'usinage pour éviter de tels problèmes.
Défis liés aux pièces de grande taille : Les composants extrêmement volumineux nécessitent des machines et une manipulation spécialisées, ce qui peut augmenter les coûts de production et la durée du cycle. NAITE TECH propose des broyeurs à portique ou à banc pour pièces surdimensionnées avec un montage optimisé.
Exigences de post-traitement : Certaines surfaces peuvent encore nécessiter un polissage, un ébavurage ou un revêtement pour obtenir les tolérances ou l'esthétique finales. Notre équipe intègre des services de post-traitement lorsque cela est nécessaire pour fournir des composants prêts à l'emploi.
Le fraisage CNC est largement utilisé dans plusieurs secteurs en raison de sa précision, de sa polyvalence et de sa capacité à gérer des géométries complexes . De l'aérospatiale aux dispositifs médicaux, le fraisage CNC permet la production de composants répondant à des tolérances et des normes de performance strictes . Les sections suivantes mettent en évidence les secteurs clés et les applications typiques.
Les composants aérospatiaux exigent une précision extrême, une haute résistance et une construction légère . Le fraisage CNC permet aux fabricants de produire :
Les supports d'aile, les cadres de fuselage et les cloisons sont usinés à partir d'alliages d'aluminium ou de titane.
Le fraisage CNC multi-axes garantit des tolérances serrées et une finition de surface élevée, essentielle pour l'assemblage.
Les aubes, carters et supports de turbine sont usinés à partir d' alliages à haute température.
NAITE TECH utilise des machines CNC à 5 axes pour réaliser des géométries complexes en une seule configuration, réduisant ainsi les erreurs et les délais de livraison.
Le fraisage CNC permet d' obtenir des boîtiers légers et précis . électroniques
Prend en charge le prototypage rapide de nouvelles conceptions et la production en faible volume.
Le fraisage CNC est essentiel dans la production automobile pour le prototypage, les pièces personnalisées et les composants en petits lots.
Les blocs moteurs, culasses et carters d'engrenages nécessitent un usinage précis et une qualité de surface élevée..
Le fraisage CNC à grande vitesse garantit une qualité reproductible pour la production de petits et moyens lots.
Les supports, supports et bras de suspension personnalisés peuvent être usinés à partir d' aluminium, d'acier ou de composites.
NAITE TECH optimise les parcours d'outils et les montages pour les géométries complexes, réduisant ainsi le temps de cycle et les rebuts.
Le fraisage CNC permet aux prototypes fonctionnels de tester les propriétés mécaniques et l'ajustement de l'assemblage avant la production à grande échelle.
Les machines agricoles nécessitent souvent des composants durables, résistants à l’usure et à la corrosion . Les applications de fraisage CNC incluent :
Pièces de tracteur et de moissonneuse-batteuse telles que carters d'engrenages, supports de montage et composants de prise de force.
Outillages usinés et moules pour pièces en plastique ou composants en métal moulé.
NAITE TECH garantit que les pièces respectent des tolérances dimensionnelles strictes pour résister aux environnements difficiles.
L'industrie médicale s'appuie sur le fraisage CNC pour fabriquer des pièces complexes, biocompatibles et de haute précision..
Les pinces, les pinces et les outils personnalisés nécessitent des tolérances fines et des surfaces polies.
Usiné en acier inoxydable ou en titane pour la résistance à la corrosion et la biocompatibilité.
Les plaques orthopédiques, les implants de hanche/genou et les composants rachidiens nécessitent une géométrie précise et des finitions lisses.
NAITE TECH utilise le fraisage 5 axes pour produire des formes d'implants complexes directement à partir de modèles CAO.
Le fraisage CNC produit des gabarits, des supports et des boîtiers d'instruments personnalisés pour l'automatisation des laboratoires et les tests médicaux.
Le fraisage CNC prend en charge la fabrication de machines, de robotique et de boîtiers électroniques :
Boîtiers de machines, supports et engrenages de précision.
Dissipateurs thermiques, panneaux de commande et boîtiers personnalisés pour appareils électroniques.
NAITE TECH intègre le fraisage multi-matériaux pour les prototypes fonctionnels et les pièces de production.
Le fraisage CNC est suffisamment polyvalent pour les composants aérospatiaux, automobiles, médicaux, agricoles et industriels.
Les machines multi-axes permettent d'usiner des pièces complexes avec moins de configurations , réduisant ainsi les délais et les erreurs d'assemblage.
de NAITE TECH Les conseils en ingénierie et l'optimisation des processus garantissent que les clients reçoivent des pièces de haute qualité, prêtes pour la production, adaptées aux exigences de leur application.
Les coûts de fraisage CNC dépendent de plusieurs facteurs clés, notamment la conception des pièces, le volume de production, le type de machine, la sélection des matériaux et la finition de surface . Pour aider les ingénieurs, les concepteurs et les équipes d'approvisionnement à comprendre, comparer et optimiser les coûts , le tableau suivant fournit une présentation structurée.
| du facteur de coût sur | Impact | la stratégie d'optimisation des coûts | Approche NAITE TECH |
|---|---|---|---|
| Conception de pièces (géométrie) | Les fonctionnalités complexes augmentent les parcours d'outils, les configurations et le temps d'usinage | Simplifier la géométrie lorsque cela est possible ; optimiser les parcours d'outils | Les ingénieurs de NAITE TECH simulent l'usinage multi-axes pour réduire le temps de cycle et les rebuts |
| Conception de pièces (tolérances) | Des tolérances plus strictes nécessitent une plus grande précision, un outillage spécialisé et des vitesses de coupe plus lentes. | Assouplir les tolérances lorsque la fonction le permet ; prioriser les dimensions critiques | Nous équilibrons les exigences de tolérance avec l'efficacité de l'usinage pour maintenir la qualité et la rentabilité. |
| Volume de production | Les tirages à faible volume ont des coûts par pièce plus élevés ; les tirages à grand volume bénéficient de coûts d'installation amortis | Production par lots ; processus évolutifs | NAITE TECH prend en charge à la fois les prototypes et les séries de production avec des configurations et des parcours d'outils optimisés |
| Type de machine | Les machines multi-axes (4 ou 5 axes) augmentent la complexité de configuration et les coûts opérationnels | Utiliser la machine la plus simple capable de réaliser la géométrie requise | NAITE TECH sélectionne la bonne stratégie de machine et d'exploitation pour l'efficacité et la précision |
| Matériel | Les matériaux difficiles à usiner ou exotiques (titane, composites) augmentent l'usure des outils et le temps de cycle | Choisissez des matériaux usinables sans compromettre les performances des pièces | La consultation des matériaux garantit un équilibre optimal entre coût, performances et usinabilité |
| Finition de surface | Le polissage, le revêtement ou d'autres opérations de finition ajoutent des coûts supplémentaires | Optimisez les paramètres de coupe, l'outillage et le liquide de refroidissement pour réduire le post-traitement | La finition de surface intégrée garantit des pièces prêtes à l'emploi tout en conservant une qualité élevée |
| Achèvement supplémentaire | Post-traitement, inspection, assemblage | Planifier l'assurance qualité et la finition intégrées | NAITE TECH propose des services de bout en bout comprenant l'ébavurage, l'inspection qualité et l'assemblage final |
Les géométries complexes, les poches profondes et les caractéristiques multi-surfaces augmentent le temps d'usinage et l'usure des outils.
Des tolérances plus strictes nécessitent des mesures précises et une découpe contrôlée , ce qui augmente les coûts.
Les ingénieurs NAITE TECH évaluent les tolérances critiques et optimisent le programme pour réduire les temps d'usinage inutiles..
Le prototypage en faible volume peut entraîner des coûts par pièce plus élevés en raison de la configuration et du développement du parcours d'outil.
La production en volume moyen à élevé permet d'amortir les coûts d'installation sur toutes les pièces, réduisant ainsi le coût unitaire.
NAITE TECH propose des stratégies de production évolutives , du prototype unique à des centaines d'unités.
Les machines à 2 ou 3 axes conviennent aux pièces plus simples et aux coûts moindres.
Les machines à 4 ou 5 axes gèrent des surfaces 3D complexes mais nécessitent une programmation avancée et des coûts d'exploitation plus élevés.
NAITE TECH garantit que la machine la plus appropriée est sélectionnée pour équilibrer le coût et la capacité.
L'aluminium et l'acier doux sont économiques et faciles à usiner.
Le titane, l'acier inoxydable et les composites hautes performances sont plus chers en raison de l'usure des outils et d'un usinage plus lent.
NAITE TECH fournit des recommandations de matériaux qui optimisent à la fois les coûts et les performances.
Les finitions de haute qualité (polissage, anodisation, revêtement) augmentent les coûts de production.
Une sélection d'outils, une vitesse de broche et un liquide de refroidissement appropriés peuvent minimiser les besoins de post-traitement.
NAITE TECH intègre la finition dans le flux de travail pour livrer des pièces prêtes à être utilisées immédiatement.
L'ébavurage, l'inspection et l'assemblage sont des coûts supplémentaires souvent négligés.
NAITE TECH propose des solutions de bout en bout , garantissant que chaque pièce répond aux spécifications avant l'expédition.
Simplifiez la géométrie des pièces – Réduisez les fonctionnalités inutiles sans compromettre la fonctionnalité.
Sélectionnez les matériaux appropriés – Utilisez des métaux ou des plastiques usinables lorsque cela est possible.
Optimiser les parcours d'outils de FAO – Minimisez les mouvements redondants et les modifications de configuration.
Combinez les opérations multi-axes – Réduisez les configurations et les erreurs de manipulation.
Collaborez avec des ingénieurs expérimentés – NAITE TECH applique la simulation, l’expertise en outillage et la consultation sur les matériaux pour optimiser chaque facteur de coût.
Le fraisage CNC est un processus hautement technique, et les ingénieurs, concepteurs et professionnels des achats se posent souvent des questions courantes sur les capacités, les matériaux, les tolérances et les coûts. Nous répondons ici aux questions les plus fréquemment posées pour vous aider à prendre des décisions éclairées.
Le fraisage CNC peut usiner une large gamme de matériaux, notamment :
Métaux : Aluminium, acier, acier inoxydable, titane, cuivre, laiton.
Plastiques : ABS, PEEK, polycarbonate, nylon.
Composites : Fibre de carbone, fibre de verre.
NAITE TECH évalue l'usinabilité des matériaux, la géométrie des pièces et l'application prévue pour recommander le matériau le plus approprié tout en optimisant les coûts et les performances.
Le fraisage CNC atteint généralement des tolérances aussi strictes que ±0,01 mm (±0,0004 in) en fonction du matériau, de la machine et de la géométrie.
Les machines multi-axes, les outils de précision et les environnements à température contrôlée améliorent la répétabilité.
NAITE TECH fournit des recommandations de tolérance et des rapports d'inspection pour garantir que toutes les pièces répondent aux exigences de conception.
Le temps d'usinage dépend des exigences de taille, de complexité, de matériau et de finition de surface de la pièce..
Les pièces simples peuvent prendre de quelques minutes à quelques heures , tandis que les pièces complexes multi-axes peuvent nécessiter plusieurs heures ou plusieurs configurations..
Les ingénieurs de NAITE TECH simulent les parcours d'outils dans le logiciel de FAO pour optimiser la vitesse de coupe et minimiser le temps d'usinage sans compromettre la qualité.
Les coûts dépendent de la complexité de la conception, du type de machine, du matériau, de la taille du lot et des exigences de finition..
L’utilisation efficace de machines multi-axes peut réduire le temps et les coûts de production.
NAITE TECH fournit des estimations de coûts transparentes et des recommandations pour des stratégies de fabrication rentables.
Oui, le fraisage CNC est idéal aussi bien pour le prototypage rapide que pour les petites et moyennes séries de production..
Les prototypes permettent de tester l' ajustement, la forme et la fonction avant de s'engager dans une production à grande échelle.
NAITE TECH se spécialise dans les services de fraisage CNC évolutifs , permettant une transition transparente du prototype à la production.
Fraisage 3 axes : se déplace le long des axes X, Y et Z ; adapté aux pièces simples.
Fraisage 4 axes : ajoute un mouvement de rotation (axe A) ; idéal pour les pièces cylindriques ou rotatives.
Fraisage 5 axes : ajoute deux axes de rotation ; peut usiner des surfaces 3D complexes et réduire les configurations.
NAITE TECH utilise des machines CNC avancées à 5 axes pour usiner efficacement des pièces complexes, réduisant ainsi les erreurs et le temps de production.
Le fraisage CNC offre une haute précision, une excellente finition de surface et des propriétés de matériau solides , souvent supérieures à l'impression 3D pour les pièces fonctionnelles.
Contrairement au moulage par injection, le fraisage CNC est rentable pour la production de faibles à moyens volumes sans nécessiter d'outillage coûteux.
NAITE TECH aide ses clients à choisir le processus de fabrication le plus approprié en fonction des exigences en matière de matériaux, de volume et de fonctionnalité.
Oui, un outillage, une vitesse de broche, une vitesse d'avance et un liquide de refroidissement appropriés peuvent permettre d'obtenir des finitions de type miroir adaptées aux pièces fonctionnelles ou esthétiques.
Un post-traitement tel que le polissage, l'anodisation ou le revêtement peut être appliqué pour une durabilité ou une apparence améliorée..
NAITE TECH intègre l'optimisation de l'état de surface dans le flux de travail de fraisage CNC pour les pièces prêtes à l'emploi.
Le fraisage CNC produit moins de déchets de matière par rapport aux méthodes soustractives traditionnelles grâce à des parcours d'outils optimisés.
NAITE TECH met en œuvre le recyclage du liquide de refroidissement, des machines économes en énergie et des pratiques de fabrication allégées pour minimiser l'impact environnemental.
