إن الطحن باستخدام الحاسب الآلي عبارة عن عملية تصنيع متعددة الاستخدامات ومستخدمة على نطاق واسع تسمح للمهندسين والمصنعين بإنتاج مكونات معقدة وعالية الدقة من مجموعة واسعة من المواد، بما في ذلك المعادن والبلاستيك والمواد المركبة. من خلال استخدام الحركة التي يتم التحكم فيها بواسطة الكمبيوتر لتوجيه أدوات القطع على طول محاور متعددة، تضمن عملية الطحن باستخدام الحاسب الآلي التكرار والدقة والكفاءة ، مما يجعلها عملية لا غنى عنها لكل من النماذج الأولية والإنتاج على نطاق واسع.
في التصنيع الحديث، يعد الطحن باستخدام الحاسب الآلي أكثر من مجرد عملية تصنيع؛ إنه عامل تمكين حاسم للابتكار ، حيث يعمل على سد الفجوة بين مفاهيم التصميم والمكونات الوظيفية الجاهزة للإنتاج. يقدم هذا الفصل نظرة شاملة عن الطحن باستخدام الحاسب الآلي، بما في ذلك مبادئه وتطبيقاته ومزاياه في السياقات الهندسية والصناعية. كما يسلط الضوء أيضًا على كيفية استفادة NAITE TECH من تقنيات الطحن CNC المتقدمة لتقديم أجزاء عالية الجودة مع تحسين التكلفة والمهلة الزمنية.
تم تصميم هذا الدليل لتوفير فهم شامل للطحن باستخدام الحاسب الآلي ، والجمع بين العمق الفني والتطبيق العملي والرؤى التجارية. سوف يكتسب القراء المعرفة في مجالات مثل:
المبادئ الأساسية: كيفية عمل الطحن باستخدام الحاسب الآلي، بما في ذلك حركة الآلة، وإزالة المواد، والتفاعل بين الأدوات.
العمليات وأنواع الماكينات: تفاصيل تفصيلية لعمليات الطحن (الطحن السطحي، الطحن الجيبي، الطحن الجانبي، إلخ) وتكوينات الماكينة (الرأسي، الأفقي، متعدد المحاور).
اختيار المواد: كيف تتصرف المعادن والبلاستيك والمواد المركبة في ظل ظروف الطحن وتوجيهات بشأن اختيار المادة المناسبة لتطبيقات محددة.
اعتبارات التصميم: استراتيجيات سوق دبي المالي، ومواصفات التسامح، والتشطيبات السطحية، وتكامل مبادئ GD&T للأجزاء الدقيقة.
تحليل التكلفة وتخطيط الإنتاج: العوامل المؤثرة على تكاليف الطحن باستخدام الحاسب الآلي، بما في ذلك تعقيد التصميم واختيار الماكينة والحجم والمواد وخيارات التشطيب.
تطبيقات العالم الحقيقي ودراسات الحالة: أمثلة من قطاعات الطيران والسيارات والطبية والصناعية التي توضح الاستخدام العملي.
خدمات NAITE TECH: نظرة ثاقبة حول كيفية مساعدة قدرات الطحن المتقدمة والدعم الهندسي وأنظمة ضمان الجودة لدينا العملاء على تحقيق مكونات موثوقة وعالية الأداء.
بحلول نهاية هذا الدليل، لن يفهم القراء كيفية عمل الطحن باستخدام الحاسب الآلي فحسب، بل سيفهمون أيضًا كيفية دمجها بشكل فعال في المشاريع الهندسية ، مما يضمن نتائج وظيفية وفعالة من حيث التكلفة.
لا يزال الطحن باستخدام الحاسب الآلي يمثل عملية أساسية في التصنيع الحديث بسبب دقته وتعدد استخداماته وقابلية التوسع . حتى مع ظهور التصنيع الإضافي والتقنيات المتقدمة الأخرى، تحافظ عملية الطحن CNC على مزايا فريدة يصعب تكرارها:
الدقة والتكرار: يحقق الطحن باستخدام الحاسب الآلي تفاوتات تصل إلى ±0.005 مم، مما يجعله مثاليًا لمكونات الطيران والأجهزة الطبية وقطع غيار السيارات عالية الأداء.
تعدد استخدامات المواد: إنها قادرة على تصنيع مجموعة واسعة من المعادن والبلاستيك والمواد المركبة، بما في ذلك سبائك الألومنيوم والفولاذ المقاوم للصدأ والتيتانيوم وPEEK والبلاستيك الهندسي.
جودة تشطيب السطح: ينتج الطحن باستخدام الحاسب الآلي تشطيبات ناعمة وموحدة غالبًا ما تقلل أو تلغي الحاجة إلى معالجة لاحقة إضافية.
قابلية التوسع: مناسبة لإنتاج النماذج الأولية وعمليات التشغيل بكميات كبيرة، مع الحفاظ على الجودة المتسقة في كل جزء.
السلامة الهيكلية: المكونات المطحونة باستخدام الحاسب الآلي كثيفة تمامًا وتحتفظ بالقوة الميكانيكية، على عكس بعض طرق التصنيع المضافة.
كفاءة التكلفة للأجزاء الوظيفية: عندما يتم تصميم الطحن باستخدام الحاسب الآلي بشكل صحيح، فإنه يقلل من هدر المواد، ويقلل من فترات الإنتاج، ويتجنب إعادة العمل المكلفة.
يضمن الجمع بين الموثوقية الهندسية ومرونة العملية أن يظل الطحن باستخدام الحاسب الآلي خيارًا أساسيًا للصناعات التي لا يمكن فيها المساس بالجودة والدقة والتكرار.
في NAITE TECH ، نقدم خدمات طحن CNC ذات مستوى احترافي تعمل على سد الفجوة بين التصميم الهندسي وتنفيذ التصنيع. يجمع نهجنا بين أحدث الآلات والخبرة الهندسية وإدارة الجودة لضمان تلبية كل جزء لمواصفات العميل الدقيقة. تشمل القدرات الرئيسية ما يلي:
التصنيع متعدد المحاور: تتيح آلات الطحن CNC ذات 3 و4 و5 محاور إنتاج أشكال هندسية معقدة، وتجويفات عميقة، وملامح معقدة بدقة على مستوى الميكرون.
دعم المواد: يتم دعم أكثر من 40 نوعًا من المعادن والبلاستيك، بما في ذلك الألومنيوم المستخدم في صناعة الطيران والفولاذ المقاوم للصدأ وسبائك التيتانيوم وPEEK والمواد البلاستيكية الهندسية الأخرى.
الدعم الهندسي وسوق دبي المالي: يقدم مهندسو NAITE TECH توصيات بشأن التصميم من أجل التصنيع وتحسين مسار الأدوات واستشارات العمليات لتقليل التكلفة وزيادة أداء الأجزاء إلى أقصى حد.
ضمان الجودة: يخضع كل جزء لمراقبة الجودة الصارمة، بما في ذلك عمليات فحص CMM، وقياسات خشونة السطح، والوثائق التي يمكن تتبعها.
فترات زمنية سريعة: بدءًا من النموذج الأولي وحتى الإنتاج على نطاق واسع، تم تحسين عملياتنا لتقديم أجزاء عالية الجودة في الموعد المحدد.
الحلول المخصصة: نقوم بتصميم استراتيجيات الطحن وفقًا لتصميم العميل والمواد والمتطلبات الوظيفية، مما يضمن الأداء الأمثل لتطبيقات محددة.
من خلال دمج التكنولوجيا المتقدمة والخبرة المادية والاستشارات الهندسية، تساعد NAITE TECH العملاء على تحويل المفاهيم المبتكرة إلى مكونات وظيفية وعالية الجودة بكفاءة وموثوقية.
الطحن باستخدام الحاسب الآلي، المعروف أيضًا باسم الطحن بالتحكم العددي بالكمبيوتر، هو عملية تصنيع طرحية تقوم فيها أداة القطع الدوارة بإزالة المواد من قطعة العمل لإنشاء الشكل أو الشكل الهندسي المطلوب. على عكس الطحن اليدوي، يعتمد الطحن باستخدام الحاسب الآلي على تعليمات الكمبيوتر المبرمجة مسبقًا والتي تتحكم بدقة في حركة الماكينة على طول محاور متعددة، مما يتيح إنتاج أجزاء معقدة للغاية بدقة فائقة وقابلية تكرار.
يتم استخدام الطحن باستخدام الحاسب الآلي على نطاق واسع في صناعات مثل الطيران والسيارات والطب والإلكترونيات والآلات الصناعية نظرًا لقدرته على التعامل مع التصميمات المعقدة والتفاوتات الصارمة ومجموعة واسعة من المواد . فهو يسد الفجوة بين المفاهيم الهندسية والمكونات الجاهزة للإنتاج، مما يجعلها عملية حاسمة في سير عمل التصنيع الحديث.
تتميز عملية الطحن باستخدام الحاسب الآلي (CNC) عن عمليات التصنيع الأخرى من خلال العديد من الخصائص الرئيسية:
الحركة التي يتم التحكم فيها بواسطة الكمبيوتر: يتم التحكم بدقة في حركة أداة القطع على طول المحاور X وY وZ (وفي الآلات متعددة المحاور، ومحاور الدوران الإضافية) بواسطة برنامج CNC.
إمكانية التكرار العالية: بمجرد برمجتها، يمكن لآلات الطحن CNC إنتاج مئات أو آلاف الأجزاء المتطابقة بجودة متسقة.
عملية الطرح: تتم إزالة المواد تدريجيًا من قطعة العمل باستخدام القواطع الدوارة، والمطاحن الطرفية، والمثاقب، وغيرها من الأدوات المتخصصة.
الأشكال الهندسية المعقدة: تتيح عملية الطحن CNC متعددة المحاور إنشاء ميزات معقدة مثل القطع السفلية والجيوب والأضلاع والأسطح المنحنية.
إنتاج قابل للتطوير: مناسب للنماذج الأولية الفردية والدفعات الصغيرة وعمليات الإنتاج كبيرة الحجم.
هذه الخصائص تجعل الطحن باستخدام الحاسب الآلي أداة أساسية للمهندسين الذين يحتاجون إلى الدقة والاتساق والتنوع في تصنيع المكونات المعقدة.
في حين أن كلا من الطحن باستخدام الحاسب الآلي والخراطة باستخدام الحاسب الآلي عبارة عن عمليات طرح يتم التحكم فيها بواسطة الكمبيوتر، إلا أن هناك اختلافات كبيرة:
الطحن باستخدام الحاسب الآلي: عادةً ما يتم تثبيت قطعة العمل بشكل ثابت على طاولة بينما تتحرك أداة القطع الدوارة عبرها لإزالة المواد. إنه مثالي للهندسة المعقدة والجيوب والأسطح المعقدة.
الخراطة باستخدام الحاسب الآلي: تدور قطعة الشغل بينما تقوم أداة القطع الثابتة بإزالة المواد، المستخدمة بشكل أساسي للأجزاء المتماثلة المحورية مثل الأعمدة والأسطوانات والخيوط.
يساعد فهم هذه الاختلافات المهندسين على اختيار العملية الصحيحة بناءً على هندسة الأجزاء والتفاوتات ومتطلبات الإنتاج . غالبًا ما يُفضل الطحن باستخدام الحاسب الآلي عندما تكون هناك حاجة إلى وجوه متعددة أو أشكال معقدة أو ميزات عالية الدقة.
يوفر الطحن باستخدام الحاسب الآلي العديد من المزايا مقارنة بالطحن اليدوي التقليدي وطرق التصنيع التقليدية الأخرى:
دقة محسنة: التحكم في الكمبيوتر يزيل الأخطاء البشرية ويسمح بتفاوتات صارمة للغاية.
كفاءة محسنة: تعمل الآلات الآلية على تقليل مشاركة المشغل وتمكين الإنتاج المستمر.
المرونة: يمكن تعديل برامج CNC بسرعة للتكيف مع تغييرات التصميم أو الأشكال الهندسية المختلفة للأجزاء.
الجودة المتسقة: الأجزاء موحدة، مما يقلل من معدلات الخردة ويحسن الموثوقية في التجميع.
التكامل مع CAD/CAM: يعمل الاستخدام المباشر لنماذج CAD ثلاثية الأبعاد على تبسيط عملية الانتقال من التصميم إلى الإنتاج، مما يؤدي إلى تقليل المهل الزمنية.
هذه المزايا تجعل الطحن باستخدام الحاسب الآلي الخيار المفضل للصناعات التي تتطلب أجزاء عالية الجودة وعالية الأداء وقابلة للتكرار.
في NAITE TECH ، تعد الطحن باستخدام الحاسب الآلي أكثر من مجرد عملية - فهي حل هندسي كامل . يجمع فريقنا بين آلات الطحن المتقدمة متعددة المحاور والمهندسين ذوي الخبرة لضمان تصميم الأجزاء وتصنيعها وفحصها لتلبية المواصفات الأكثر صرامة.
تشمل العناصر الرئيسية لنهجنا ما يلي:
تكامل CAD/CAM: ترجمة سلسة لتصميمات العميل إلى رمز آلة دقيق لمسارات الأدوات المثالية.
تحسين المواد: اختيار المعادن والبلاستيك الذي يناسب وظائف الأجزاء وقابلية التصنيع.
استشارة العملية: تحليل سوق دبي المالي لتقليل وقت المعالجة وهدر المواد وتكاليف الإنتاج.
مراقبة الجودة: بروتوكولات فحص شاملة، بما في ذلك CMM، وقياس خشونة السطح، والتحقق من التسامح.
إنتاج قابل للتطوير: بدءًا من النماذج الأولية الفريدة وحتى عمليات الإنتاج الكبيرة، تحافظ NAITE TECH على جودة ثابتة وموثوقية التسليم.
من خلال دمج التكنولوجيا والخبرة الهندسية وتحسين العمليات ، تضمن NAITE TECH أن الطحن باستخدام الحاسب الآلي يوفر الأداء والقيمة لكل مشروع عميل.
الطحن باستخدام الحاسب الآلي عبارة عن عملية تصنيع استخلاصية تحول المواد الخام إلى مكونات وظيفية دقيقة من خلال مزيج من الحركة التي يتم التحكم فيها بواسطة الكمبيوتر وأدوات القطع واستراتيجيات إزالة المواد . تعتمد العملية بشكل كبير على برامج CAD/CAM، والبرمجة الماهرة، وإعدادات المعالجة المحسنة لضمان الدقة والكفاءة والتكرار.
يعد فهم كيفية عمل الطحن باستخدام الحاسب الآلي أمرًا بالغ الأهمية للمهندسين والمصممين والمصنعين لتحقيق أقصى قدر من أداء الأجزاء وتقليل تكاليف الإنتاج والحفاظ على التفاوتات الصارمة . يوضح هذا الفصل سير العمل خطوة بخطوة للطحن باستخدام الحاسب الآلي، مع تسليط الضوء على كل مرحلة من التصميم إلى مرحلة ما بعد المعالجة.
يبدأ أساس الطحن باستخدام الحاسب الآلي بتصميم رقمي . يقوم المهندسون بإنشاء رسومات تفصيلية ثنائية الأبعاد أو نماذج ثلاثية الأبعاد للجزء باستخدام برنامج CAD (التصميم بمساعدة الكمبيوتر) . وتشمل الاعتبارات الرئيسية في هذه المرحلة ما يلي:
دقة الأبعاد: تأكد من تحديد جميع الأبعاد والتفاوتات والتناسبات الهامة.
وضوح الميزة: حدد بوضوح الجيوب والثقوب والأضلاع والحواف والشرائح.
اختيار المواد: تحديد المواد المناسبة لضمان قابلية التشغيل الآلي وأداء الأجزاء.
تصميم قابل للتصنيع (DFM): تحسين الشكل الهندسي لتقليل وقت المعالجة وتقليل تآكل الأدوات وتبسيط عملية التثبيت.
من خلال إعداد نموذج CAD بعناية، يمهد المهندسون الطريق للبرمجة والتصنيع الفعال ونتائج عالية الجودة.
بمجرد الانتهاء من نموذج CAD، يجب تحويله إلى تنسيق متوافق مع آلات CNC ، وعادةً ما يكون نوع ملف قياسي مثل STEP أو IGES أو STL.
تكامل برامج CAM: يتم استيراد ملف CAD إلى برنامج CAM (التصنيع بمساعدة الكمبيوتر)، حيث يتم تحديد مسارات الأدوات واستراتيجيات القطع ومعلمات الماكينة.
إنشاء مسار الأدوات: يقوم برنامج CAM بحساب حركة أداة القطع على طول محاور متعددة لإزالة المواد بكفاءة مع الحفاظ على الدقة.
المحاكاة والتحقق: قبل التشغيل الآلي، يتم تشغيل عمليات المحاكاة للكشف عن الاصطدامات أو القطع الزائدة أو الأخطاء المحتملة في مسار الأدوات.
تضمن هذه الخطوة ترجمة هدف التصميم بدقة إلى تعليمات الآلة ، مما يقلل الأخطاء والخردة وتأخير الإنتاج.
يعد الإعداد المناسب للآلة أمرًا بالغ الأهمية لتحقيق الدقة والتكرار . وهذا يشمل:
تثبيت قطع العمل: قم بتثبيت المواد الخام على طاولة الآلة باستخدام المشابك أو الرذائل أو التركيبات المخصصة لمنع الحركة أثناء التشغيل الآلي.
اختيار الأداة وتثبيتها: اختر أدوات القطع المناسبة (المطاحن الطرفية، والمثاقب، والمطاحن السطحية، وما إلى ذلك) بناءً على نوع المادة والتشغيل والتفاوتات المطلوبة.
معايرة الماكينة: قم بتعيين نقاط الصفر، وإزاحات الأدوات، وسرعات المغزل، ومعدلات التغذية، وتدفق سائل التبريد للحصول على أداء قطع مثالي.
مراقبة المشغل: في حين أن آلات CNC مؤتمتة، يقوم المشغلون المهرة بمراقبة العملية، وإجراء التعديلات في الوقت الفعلي، وضمان الالتزام بمعايير السلامة.
في NAITE TECH، يجمع مهندسونا بين إعداد الماكينة الدقيق واستراتيجيات مسار الأدوات المحسنة ، مما يضمن إنتاج كل جزء وفقًا للمواصفات بأقل قدر من الاختلاف.
بعد اكتمال إعداد الجهاز، تبدأ عملية إزالة المواد :
عمليات التخشين: إزالة المواد السائبة بسرعة مع الحفاظ على مسافات آمنة من الأسطح النهائية.
عمليات التشطيب: إجراء عمليات قطع دقيقة لتحقيق الأبعاد النهائية والأسطح الملساء والتفاوتات المطلوبة.
التصنيع متعدد المحاور: استخدم الآلات ذات 3 أو 4 أو 5 محاور للوصول إلى الأشكال الهندسية المعقدة والميزات المعقدة دون تركيبات إضافية.
تطبيق سائل التبريد: يعمل تدفق سائل التبريد المستمر على تقليل الحرارة، ويمنع تآكل الأدوات، ويحسن تشطيب السطح.
تتم مراقبة كل خطوة بعناية للحفاظ على سلامة الأجزاء ودقة الأبعاد وجودة السطح.
بعد الطحن، غالبًا ما تتطلب الأجزاء عمليات ثانوية لتلبية المتطلبات الوظيفية أو الجمالية:
إزالة الأزيز: إزالة الحواف الحادة أو النتوءات أو علامات التشغيل.
المعالجة السطحية: تطبيق الأنودة أو التلميع أو الطلاء أو الطلاء حسب المادة والتطبيق.
الفحص: قم بقياس الأبعاد الحرجة والتفاوتات وخشونة السطح باستخدام أدوات مثل CMM (آلات قياس الإحداثيات) ومقاييس الملفات الشخصية.
إعداد التجميع: بالنسبة للمكونات التي سيتم دمجها في التجميعات الأكبر حجمًا، تأكد من الملاءمة والمحاذاة والأداء الوظيفي المناسب.
تؤكد NAITE TECH على المعالجة اللاحقة والفحص الشامل ، مما يضمن أن كل جزء مطحون جاهز للاستخدام أو التجميع الفوري.
يوفر الطحن باستخدام الحاسب الآلي مجموعة متنوعة من العمليات التي تسمح للمصنعين بإنتاج أجزاء ذات أشكال هندسية معقدة ودقة عالية وتشطيبات سطحية مخصصة . يعد فهم أنواع عمليات الطحن أمرًا ضروريًا للمهندسين والمصممين لاختيار الطريقة الأكثر ملاءمة لمكوناتها. تتمتع كل عملية بإستراتيجية القطع الفريدة ومتطلبات الأدوات وسيناريوهات التطبيق.
طحن الوجه هو عملية تدور فيها أداة القطع بشكل عمودي على سطح قطعة العمل، مما يؤدي إلى إزالة المواد لإنتاج أسطح مسطحة أو تشطيبات بمساحة كبيرة.
الميزات الرئيسية:
إزالة فعالة للمواد من الأسطح الكبيرة.
ينتج تسطيحًا عالي الجودة وتشطيبات سطحية ناعمة.
يتم عادةً استخدام أدوات القطع متعددة الأسنان، المعروفة باسم مطاحن الوجه، لزيادة الإنتاجية إلى أقصى حد.
التطبيقات:
تصنيع الصفائح المعدنية الكبيرة ومكونات الطيران.
تحضير أسطح قطع العمل لمزيد من عمليات التشطيب.
تتطلب ألواح هيكل السيارة والقواعد الميكانيكية تفاوتات مشددة في التسطيح.
غالبًا ما تكون عملية طحن الوجه إحدى الخطوات الأولى في تسلسل الطحن، مما يوفر سطحًا مرجعيًا دقيقًا للعمليات اللاحقة.
يتضمن الطحن العادي، والذي يسمى أيضًا طحن الألواح ، أداة القطع التي تدور بالتوازي مع سطح قطعة العمل ، مما يؤدي إلى إزالة المواد على طول مسار خطي.
الميزات الرئيسية:
الأفضل لتصنيع الأسطح الطويلة والمسطحة ذات المقاطع المستقيمة أو المنحنية قليلاً.
ينتج تشطيبات سطحية متسقة ولكنه يتطلب إدارة دقيقة للتغذية والسرعة.
يمكن استخدام تقنيات الطحن العلوي أو الطحن السفلي اعتمادًا على متطلبات المواد والتشطيب.
التطبيقات:
المكونات المعدنية الهيكلية في الآلات والبناء.
تتطلب قواعد الأدوات والألواح سماكة موحدة.
أجزاء المعدات الصناعية التي يكون فيها تسطيح السطح أمرًا بالغ الأهمية.
يتضمن الطحن الزاوي تشكيل سطح بزاوية على قطعة العمل بدلاً من أن يكون متوازيًا أو متعامدًا.
الميزات الرئيسية:
ينشئ أسطحًا مائلة، ومشطوفًا، وحوافًا، وميزات زاوية أخرى.
يتطلب قواطع متخصصة أو طاولات آلة مائلة للحفاظ على الدقة.
التطبيقات:
أقواس الفضاء الجوي ومكونات المحرك ذات الميزات الزاوية.
الأجزاء الميكانيكية التي تتطلب غرفًا للتجميع أو تقليل الضغط.
العلب الدقيقة حيث يجب أن تتناسب أجزاء التزاوج في زوايا محددة.
يستخدم طحن القوالب قواطع متخصصة لإنشاء مقاطع وخطوط وأشكال معقدة على قطعة العمل.
الميزات الرئيسية:
يمكن صنع المنحنيات والأخاديد والخيوط والملامح المعقدة.
يتطلب تخطيطًا دقيقًا لمسار الأدوات وتصنيعًا متعدد المحاور في كثير من الأحيان.
تنتج الأسطح الوظيفية والجمالية.
التطبيقات:
قوالب السيارات ويموت.
ملامح والعتاد والعجلات المسننة.
مكونات مخصصة ذات أشكال ثلاثية الأبعاد معقدة في المعدات الصناعية.
بالإضافة إلى العمليات الرئيسية المذكورة أعلاه، يشمل الطحن باستخدام الحاسب الآلي تقنيات متخصصة أخرى:
Slot Milling: إنشاء ممرات أو فتحات أو أخاديد في المكونات.
الطحن الجانبي: قطع الكفاف الخارجي أو الجانب الجانبي للجزء.
الطحن الجيبي: إزالة المواد من التجاويف الداخلية دون التأثير على الأسطح المحيطة.
طحن الخيوط: إنتاج خيوط داخلية أو خارجية بتفاوتات دقيقة.
طحن الشطب: إنتاج حواف بزاوية للتجميل أو التجميع.
يتم تحديد كل من هذه العمليات بناءً على هندسة الجزء ونوع المادة والمتطلبات الوظيفية . يختار مهندسو NAITE TECH بعناية عملية الطحن المثالية لتحقيق التوازن بين الكفاءة والدقة وجودة السطح لكل مشروع.
تأتي آلات الطحن CNC في مجموعة متنوعة من التكوينات، كل منها مصمم خصيصًا لأجزاء هندسية مختلفة، وأحجام الإنتاج، ومتطلبات الدقة . يعد اختيار الماكينة المناسبة أمرًا بالغ الأهمية لتحقيق أقصى قدر من الكفاءة، وضمان جودة الجزء، وتقليل تكاليف الإنتاج . يستكشف هذا القسم الأنواع الرئيسية لآلات الطحن CNC وإمكانياتها وتطبيقاتها النموذجية.
تحتوي آلة الطحن العمودي على مغزل موجه عموديًا يتحرك لأعلى ولأسفل أثناء تثبيت قطعة العمل على الطاولة.
الميزات الرئيسية:
مثالية للأسطح المسطحة والفتحات والتجاويف.
إعداد مبسط وتغييرات أسهل للأداة مقارنة بالأجهزة الأخرى.
يدعم العمليات متعددة المحاور عند دمجها مع عناصر التحكم المتقدمة.
التطبيقات:
يموت وصنع القالب.
الأقواس الفضائية والمساكن.
المكونات الدقيقة للمعدات الصناعية.
ميزة NAITE TECH: تم تجهيز طواحين CNC العمودية لدينا بمغازل عالية السرعة وأدلة خطية دقيقة، مما يضمن دقة على مستوى الميكرون حتى بالنسبة للأجزاء المعقدة.
تتميز آلات الطحن الأفقية بمغزل موجه أفقيًا يسمح لأداة القطع بالتدوير بالتوازي مع سطح قطعة العمل.
الميزات الرئيسية:
ممتاز للفتح، والأخدود، وقطع الجيوب العميقة.
عادة ما تكون أكثر صلابة من الآلات العمودية، مما يجعلها مناسبة للقطع الثقيل.
غالبًا ما تكون مجهزة بطاولات دوارة لعمليات متعددة الزوايا.
التطبيقات:
مكونات علبة التروس للسيارات.
لوحات قاعدة الآلات الصناعية.
تتطلب المكونات الهيكلية الفضائية معدلات إزالة عالية للمواد.
ميزة NAITE TECH: تعمل طواحيننا الأفقية على تحسين كفاءة القطع مع الحفاظ على التفاوتات الصارمة والتشطيبات السطحية الناعمة ، حتى بالنسبة للأجزاء الكبيرة والثقيلة.
توفر طواحين CNC متعددة المحاور مرونة معززة عن طريق إضافة محاور دوران إضافية، مما يسمح لأداة القطع أو قطعة العمل بالتحرك في أنماط معقدة.
يتحرك على طول المحورين X وY.
مناسبة لعمليات الطحن والتقطيع المستوية البسيطة.
يضيف حركة المحور Z للتحكم في العمق الرأسي.
التكوين القياسي لمعظم مهام الطحن باستخدام الحاسب الآلي.
مثالية للجيوب والفتحات والأسطح ثلاثية الأبعاد.
يضيف محور دوران (المحور A) إلى الإعداد القياسي ثلاثي المحاور.
يسمح بتصنيع الأجزاء الأسطوانية أو ميزات الدوران المستمر.
يقلل من وقت الإعداد ويزيد من قدرة تعقيد الأجزاء.
يضيف محور دوران إضافي (المحور B أو المحور C)، مما يتيح التشغيل المتزامن متعدد الاتجاهات.
قادرة على إنتاج أشكال هندسية معقدة للغاية في إعداد واحد.
مثالية للطيران، والمزروعات الطبية، والنماذج الأولية عالية الدقة.
ميزة NAITE TECH: تدعم طواحين CNC متعددة المحاور لدينا الأجزاء المعقدة مع الحد الأدنى من التثبيت، مما يقلل من وقت الإعداد ويزيد من كفاءة الإنتاج مع الحفاظ على التفاوتات على مستوى الميكرون.
تحتوي آلات الطحن البرجية على مغزل يمكن أن يدور ويدور حول محوره ، مما يسمح بالوصول إلى جوانب متعددة من قطعة العمل دون تغيير موضعها.
الميزات الرئيسية:
يوفر المرونة لميزات التصنيع على وجوه متعددة.
مناسبة للأجزاء الصغيرة والمتوسطة الحجم بزوايا مختلفة.
يسمح بإعداد أسرع للأجزاء ذات الميزات المتعددة.
التطبيقات:
مكونات الآلات المخصصة.
قطع غيار السيارات والميكانيكية الصغيرة.
تتطلب تطبيقات النماذج الأولية عمليات سطحية متعددة.
مطاحن السرير، أو آلات الأعمدة والسرير ، تتميز بطاولة عمل ثابتة بينما يتحرك المغزل على طول محاور مختلفة.
الميزات الرئيسية:
تصميم متين للغاية للطحن الثقيل.
مناسبة لقطع العمل الكبيرة والثقيلة.
يدعم معدلات إزالة المواد العالية والتخفيضات العميقة.
التطبيقات:
المكونات الهيكلية للطيران.
قواعد المعدات الصناعية.
قالب كبير وألواح يموت.
ميزة NAITE TECH: تجمع المطاحن القاعدية في NAITE TECH بين الاستقرار والدقة ، مما يسمح لنا بتصنيع مكونات واسعة النطاق دون المساس بالتفاوتات.
يعد فهم مكونات آلة الطحن CNC أمرًا ضروريًا للمهندسين والمشغلين ومديري الإنتاج. يلعب كل جزء دورًا حاسمًا في ضمان الدقة والاستقرار والكفاءة أثناء عمليات الطحن. يقدم هذا القسم نظرة متعمقة على مكونات الماكينة الرئيسية ووظائفها.
يوفر الإطار، أو قاعدة الماكينة ، الدعم الهيكلي ويضمن صلابة مطحنة CNC.
الميزات الرئيسية:
يدعم وزن المغزل وأدوات القطع وقطعة الشغل.
يقلل من الاهتزاز أثناء المعالجة للحفاظ على الدقة.
يتم تصنيعها عادةً من الحديد الزهر أو الفولاذ أو الخرسانة البوليمرية لامتصاص قوى القطع.
ميزة NAITE TECH: تم تصميم إطارات CNC الخاصة بنا لتحقيق أقصى قدر من الصلابة والاستقرار الحراري ، مما يضمن دقة متسقة عبر فترات الإنتاج الطويلة.
المغزل هو قلب آلة الطحن CNC ، حيث يمسك ويدور أداة القطع بسرعات دقيقة.
الميزات الرئيسية:
يمكن أن تدور بسرعات تتراوح من بضع مئات إلى عشرات الآلاف من الدورات في الدقيقة.
يدعم مجموعة واسعة من أصحاب الأدوات وأدوات القطع.
توفر مغازل الدفع المباشر دقة أعلى وتقليل الصيانة.
التطبيقات:
تشطيب عالي السرعة لأجزاء الطيران.
القطع الثقيل للقوالب المعدنية والقوالب.
ميزة NAITE TECH: تم تحسين مغازلنا لتحقيق عزم دوران عالٍ، والحد الأدنى من الجريان، والأداء المتسق ، مما يتيح تصنيع كل من البلاستيك الناعم والمعادن الصلبة بتفاوتات على مستوى الميكرون.
تعمل آلات الطحن CNC على طول محاور متعددة لتوجيه أداة القطع بالنسبة لقطعة العمل.
الميزات الرئيسية:
حركة قياسية ثلاثية المحاور: X (أفقي)، Y (طولي)، Z (عمودي).
تضيف الآلات متعددة المحاور محاور دورانية (A، B، C) للأشكال الهندسية المعقدة.
يتم التحكم في الحركة الخطية بواسطة براغي كروية عالية الدقة أو أدلة خطية.
ميزة NAITE TECH: تسمح أنظمتنا متعددة المحاور بالتصنيع المتزامن على وجوه متعددة ، مما يقلل من الإعدادات ويزيد الإنتاجية دون التضحية بالدقة.
توفر الأعمدة دعمًا رأسيًا لمجموعة المغزل والجهاز العلوي.
الميزات الرئيسية:
الحفاظ على محاذاة المغزل أثناء القطع الثقيل.
مصممة لتقليل الاهتزاز والتمدد الحراري.
غالبًا ما يتم دمجها مع إطارات الماكينة لتعزيز الصلابة.
التطبيقات:
أمر بالغ الأهمية في المطاحن العمودية والمطاحن الأسطوانية للحفاظ على الدقة على الأسطح الكبيرة.
لوحة التحكم CNC هي الواجهة بين المشغل والآلة ، حيث تتحكم في الحركة وسرعة المغزل واختيار الأداة.
الميزات الرئيسية:
قابلة للبرمجة عبر G-code أو برنامج CAM خاص.
مراقبة في الوقت الحقيقي لحمل المغزل ومعدل التغذية وتدفق سائل التبريد.
تسمح واجهات شاشة اللمس أو لوحة المفاتيح للمشغلين بتحميل البرامج وإجراء التعديلات وبدء/إيقاف العمليات.
ميزة NAITE TECH: تتميز لوحات التحكم لدينا بواجهات سهلة الاستخدام وتشخيصات متقدمة ، مما يسمح بالإعداد السريع والمراقبة واستكشاف الأخطاء وإصلاحها لكل من النماذج الأولية وعمليات الإنتاج.
ATC هو نظام ميكانيكي يقوم بتبديل الأدوات تلقائيًا أثناء التشغيل الآلي.
الميزات الرئيسية:
يدعم أدوات متعددة في تكوين دائري أو سلسلة.
يقلل من وقت التوقف عن العمل عن طريق القضاء على تغييرات الأداة اليدوية.
ضروري للأجزاء متعددة العمليات التي تتطلب عدة أدوات قطع.
التطبيقات:
مكونات فضائية معقدة ذات عمليات متعددة.
يتطلب الإنتاج بكميات كبيرة تصنيعًا متواصلًا.
ميزة NAITE TECH: تسمح أجهزة ATC الخاصة بنا بتغييرات سريعة ودقيقة للأدوات ، مما يضمن التشغيل المستمر والحد الأدنى من وقت الدورة للمهام المعقدة.
يقوم حاملو الأدوات بتثبيت أدوات القطع على المغزل ويضمنون المحاذاة الدقيقة والثبات.
الميزات الرئيسية:
أنواع مختلفة: حوامل كوليت، وهيدروليكية، وقابلة للانكماش، وحوامل معيارية.
ضمان الحد الأدنى من الجريان والصلابة العالية.
أمر بالغ الأهمية لتحقيق التفاوتات الضيقة والانتهاء من السطح.
ميزة NAITE TECH: نحن نستخدم حوامل أدوات عالية الدقة لضمان أداء القطع المتسق وإطالة عمر الأداة.
يدعم الجدول قطعة العمل ويمكن أن يتحرك على طول محاور مختلفة في مصانع CNC.
الميزات الرئيسية:
يوفر حركة X وY دقيقة وأحيانًا دورانية.
قد تشتمل على فتحات على شكل حرف T، أو تركيبات، أو مشابك لتركيب قطع العمل.
يجب أن تكون ثابتة وصلبة لمنع الاهتزاز أو الانحراف.
التطبيقات:
تصنيع أجزاء متعددة الوجوه في إعداد واحد.
دعم المكونات الكبيرة والثقيلة في مطاحن السرير.
يحافظ نظام التبريد على الثبات الحراري ويقوم بتشحيم عملية القطع.
الميزات الرئيسية:
يقلل من تراكم الحرارة، ويمنع تشويه المواد.
يزيل الرقائق للحصول على أسطح قطع نظيفة.
يعزز عمر الأداة وجودة تشطيب السطح.
ميزة NAITE TECH: تدمج أنظمة CNC الخاصة بنا توصيل سائل التبريد عالي الكفاءة ، مما يضمن طول عمر الأداة وأسطح الأجزاء عالية الجودة.
يعد اختيار المادة المناسبة أحد أهم القرارات في عملية الطحن باستخدام الحاسب الآلي. يؤثر اختيار المواد بشكل مباشر على أداء التصنيع، وتشطيب السطح، والتفاوتات، ووظائف الأجزاء، وتكاليف الإنتاج الإجمالية . يمكن للطحن باستخدام الحاسب الآلي التعامل مع المعادن والبلاستيك والمواد المركبة، ولكل منها خصائص فريدة. يوفر الجدول أدناه مقارنة شاملة لمواد الطحن CNC الشائعة وقابليتها للتصنيع والتطبيقات النموذجية والملاحظات الأساسية للإنتاج.
| نوع المادة | المادة المحددة | خصائص مفتاح | إمكانية التشغيل الآلي | التطبيقات النموذجية | ملاحظات NAITE TECH |
|---|---|---|---|---|---|
| معدن | الألومنيوم | خفيف الوزن، مقاوم للتآكل، موصلية حرارية جيدة | ممتاز | أقواس الفضاء الجوي وقطع غيار السيارات والقوالب | الأمثل للطحن عالي السرعة والتفاوتات الضيقة؛ مثالية لكل من النماذج الأولية والإنتاج |
| معدن | فُولاَذ | قوية، مقاومة للاهتراء، درجات مختلفة (الكربون، السبائك، غير القابل للصدأ) | معتدل | المكونات الهيكلية، أجزاء الآلات، لوحات القالب | يوصى باستخدام آلات عالية الصلابة للحفاظ على الدقة؛ إدارة المبرد أمر بالغ الأهمية |
| معدن | التيتانيوم | نسبة قوة إلى وزن عالية، مقاومة للتآكل، متوافقة حيوياً | صعب | الغرسات الطبية، ومكونات الطيران، والسيارات عالية الأداء | يتطلب أدوات متخصصة واستراتيجيات تبريد متقدمة لمنع تصلب العمل |
| معدن | النحاس / النحاس | الموصلية الكهربائية والحرارية ممتازة، ومقاومة للتآكل | جيد (نحاس) متوسط (نحاس) | المكونات الكهربائية والصمامات والأجزاء الزخرفية | يعد اختيار الأداة أمرًا بالغ الأهمية بالنسبة للنحاس لتجنب الالتصاق؛ النحاس أسهل في الماكينة بجودة عالية |
| بلاستيك | ABS | متين ومقاوم للصدمات وفعال من حيث التكلفة | ممتاز | النماذج الأولية والمنتجات الاستهلاكية والمساكن | سهلة التجهيز والمعالجة اللاحقة؛ مناسبة للنماذج الأولية الوظيفية واختبار التجميع |
| بلاستيك | البولي (كمبيوتر) | مقاومة عالية التأثير، مقاومة للحرارة، شفافة | معتدل | دروع أمان، مكونات شفافة، أغلفة إلكترونية | معدلات تغذية معتدلة لمنع الذوبان؛ يسمح بتفاصيل دقيقة مع تشطيب سطحي متناسق |
| بلاستيك | نايلون | احتكاك منخفض، مقاوم للاهتراء، مرن | معتدل | التروس والبطانات والنماذج الأولية الوظيفية | استرطابي - التجفيف قبل التشغيل الآلي يضمن استقرار الأبعاد؛ ممتاز للاختبارات الميكانيكية |
| بلاستيك | نظرة خاطفة | بلاستيك هندسي عالي الأداء ومقاوم للمواد الكيميائية والحرارية | تحدي | الفضاء الجوي والأجهزة الطبية والمكونات الصناعية ذات درجة الحرارة العالية | الأفضل للأجزاء الدقيقة في البيئات الصعبة؛ يتطلب التصنيع أدوات حادة وسرعات يمكن التحكم فيها |
| مركب | البلاستيك المقوى بألياف الكربون (CFRP) | صلابة عالية، خفيفة الوزن، مصفوفة بالحرارة | معتدل | الفضاء الجوي والمكونات الهيكلية للسيارات | يتطلب أدوات قطع حادة ومعدلات تغذية منخفضة لتجنب التصفيح؛ ممتاز للأجزاء الحساسة للوزن |
| مركب | البلاستيك المقوى بالألياف الزجاجية (GFRP) | قوية وفعالة من حيث التكلفة وخفيفة الوزن | معتدل | العبوات الصناعية، الدعامات الهيكلية | بديل فعال من حيث التكلفة لألياف الكربون المدعمة بألياف الكربون مع نسبة قوة إلى وزن جيدة؛ التصنيع الدقيق يمنع تآكل الألياف السطحية |
بالإضافة إلى الخصائص الأساسية، يجب على المهندسين مراعاة العوامل الحاسمة التي تؤثر على كل من الآلات وأداء الأجزاء :
الخواص الميكانيكية: القوة والصلابة ومقاومة التعب والصلابة تحدد طول عمر الجزء.
قابلية التصنيع: يؤثر تآكل الأداة وسرعة القطع ومعدل التغذية وسهولة إزالة الرقائق على كفاءة الإنتاج.
متطلبات تشطيب السطح: يتم تصنيع بعض المواد على أسطح ناعمة جدًا، بينما قد تتطلب مواد أخرى تشطيبًا إضافيًا.
المقاومة الحرارية والكيميائية: بالنسبة للتطبيقات الفضائية والطبية والصناعية، يجب أن تتحمل المواد ظروف التشغيل.
كفاءة التكلفة: يجب موازنة تكلفة المواد، ووقت التصنيع، والخردة المحتملة للمشروعات ذات الميزانية المحدودة.
المتطلبات الخاصة بالتطبيق: الأجزاء الحاملة، أو التوصيل الكهربائي، أو الاختيار النهائي لدليل التوافق الحيوي.
في NAITE TECH ، نقدم خدمات استشارية شاملة للمواد لمساعدة العملاء على اختيار المواد المثالية للأجزاء المطحونة باستخدام الحاسب الآلي الخاصة بهم:
تقييم متطلبات المشروع والظروف البيئية ومعايير الأداء.
التوصية بحلول فعالة من حيث التكلفة دون المساس بالجودة.
ضمان التكرار العالي والحد الأدنى من المعالجة اللاحقة لعمليات التشغيل على نطاق الإنتاج.
توفير التوجيه لاستراتيجيات المواد الهجينة ، والجمع بين المعادن والبلاستيك والمواد المركبة لتحقيق الأداء الأمثل.
من خلال الاستفادة من خبرتنا الهندسية وقدراتنا المتقدمة باستخدام الحاسب الآلي ، تضمن NAITE TECH أن يتم تشكيل كل جزء بدقة ومتانة وأداء مادي مثالي ، سواء للنماذج الأولية أو الإنتاج بكميات صغيرة أو التصنيع بكميات كبيرة.
أصبح الطحن باستخدام الحاسب الآلي حجر الزاوية في التصنيع الحديث بسبب دقته ومرونته وكفاءته. لمساعدة المهندسين والمصممين والمتخصصين في المشتريات على اتخاذ قرارات مستنيرة، يمكن تلخيص المزايا والعيوب الرئيسية بوضوح في الجدول التالي ، إلى جانب التطبيقات النموذجية ورؤى القيمة المضافة لشركة NAITE TECH.
| الفئة | المزايا | والعيوب | التطبيقات النموذجية | ملاحظات NAITE TECH |
|---|---|---|---|---|
| الدقة والتكرار | دقة على مستوى ميكرون. جودة جزء متسقة | يتطلب المشغلين المهرة والإعداد الدقيق | الأقواس الفضائية، والغرسات الطبية، وقطع غيار السيارات الدقيقة | تضمن محاكاة CNC متعددة المحاور ومحاكاة CAM المتقدمة الحد الأدنى من الأخطاء والتكرار العالي عبر الدفعات |
| براعة | يمكن تشكيل المعادن والبلاستيك والمواد المركبة؛ هندسة معقدة ممكنة | قد يزداد تآكل الأداة مع المواد الصلبة أو المركبات | النماذج الأولية، الآلات الصناعية، المكونات المخصصة | تعمل الأدوات الخاصة بالمواد واستراتيجيات التبريد على زيادة الكفاءة وتشطيب السطح |
| التكلفة والمدة الزمنية | يقلل من العمل اليدوي. النماذج الأولية السريعة؛ أوقات دورة فعالة | ارتفاع الاستثمار الأولي في الآلة؛ الأجزاء الكبيرة قد تزيد من تكاليف الإعداد | إنتاج دفعة صغيرة إلى متوسطة، ونماذج أولية مخصصة | تعمل NAITE TECH على تحسين اختيار الماكينة وتخطيط التشغيل وسير العمل لتقليل وقت الإنتاج |
| الانتهاء من السطح | يحقق أسطحًا عالية الجودة؛ يقلل من مرحلة ما بعد المعالجة | قد تتطلب بعض الأسطح تشطيبًا أو طلاءًا إضافيًا | لوحات القالب، والعلب، والنماذج الأولية الوظيفية | تعمل إستراتيجيات القطع المتقدمة وتحسين مسار الأدوات وإدارة سائل التبريد على تحسين اتساق السطح النهائي |
| المرونة وقابلية التوسع | تغييرات سهلة في التصميم؛ يدعم النماذج الأولية وعمليات الإنتاج | قد يؤدي تعقيد البرمجة متعددة المحاور إلى تمديد وقت الإعداد | متعددة الميزات الطيران ومكونات السيارات | تدمج NAITE TECH محاكاة CAM لتقليل الإعدادات وتحسين الكفاءة |
| التكامل الرقمي | متوافق مع سير عمل CAD/CAM، ومحاكاة مسار الأدوات، واكتشاف الاصطدام | يتطلب خبرة CAM | مكونات هندسية عالية الدقة | يقوم مهندسونا بمحاكاة كل مسار أدوات لمنع الأخطاء وتحسين الإنتاج قبل بدء التشغيل الآلي |
الدقة والتكرار: يضمن الطحن باستخدام الحاسب الآلي تصنيع الأجزاء باستمرار وفقًا لتفاوتات صارمة ، وهو أمر بالغ الأهمية في صناعات مثل الطيران والطب والسيارات المتطورة. باستخدام آلات NAITE TECH متعددة المحاور ، يمكن للعملاء تحقيق جودة قابلة للتكرار عبر مئات أو آلاف الأجزاء دون تعديل يدوي.
تعدد الاستخدامات: يمكن للطحن باستخدام الحاسب الآلي التعامل مع مجموعة واسعة من المواد والأشكال الهندسية ، بدءًا من المواد البلاستيكية الناعمة وحتى المعادن الصلبة والشرائح المركبة. يتم تشكيل الميزات المعقدة مثل الفتحات ذات الزوايا والجيوب والخيوط والأسطح ثلاثية الأبعاد في إعداد واحد باستخدام آلات متقدمة ذات 4 أو 5 محاور.
كفاءة التكلفة والمدة الزمنية: تعمل الأتمتة على تقليل متطلبات العمالة وتقصير دورات الإنتاج. يعمل مهندسو NAITE TECH على تحسين مسارات القطع ومعدلات التغذية واختيار الأدوات ، مما يؤدي إلى خفض تكاليف النماذج الأولية وعمليات الإنتاج الصغيرة والمتوسطة.
جودة تشطيب السطح: يمكن للطحن CNC المتقدم أن يحقق أسطحًا ناعمة غالبًا ما تتطلب معالجة لاحقة قليلة أو معدومة ، مما يوفر الوقت والتكلفة. إن استخدام مغازل عالية السرعة، والأدوات المناسبة، والتطبيق الدقيق لسائل التبريد يضمن تشطيبات متسقة عبر أجزاء متعددة.
المرونة وقابلية التوسع: تعد تعديلات التصميم واضحة ومباشرة، مع تحديث برامج CNC مباشرة من نماذج CAD . تسمح الآلات متعددة المحاور بمعالجة وجوه وميزات متعددة في وقت واحد، مما يقلل من الإعدادات ويعزز الإنتاجية.
التكامل الرقمي: تتكامل مصانع CNC الحديثة بسلاسة مع برنامج CAD/CAM ، مما يسمح بمحاكاة مسار الأدوات واكتشاف الاصطدام والتحقق الافتراضي. تستخدم NAITE TECH هذه الإمكانات لمنع الأخطاء المكلفة وتبسيط سير عمل الإنتاج.
استثمار أولي مرتفع: تمثل آلات الطحن CNC، وخاصة النماذج متعددة المحاور، تكلفة رأسمالية كبيرة . يجب أيضًا تدريب المشغلين على التعامل مع البرامج والإعدادات المعقدة.
القيود المفروضة على الأدوات والمواد: تتطلب المعادن التي يصعب تصنيعها مثل مركبات التيتانيوم أو ألياف الكربون أدوات متخصصة ، مما قد يزيد من تكاليف التآكل والتشغيل. تقوم NAITE TECH باختيار الأدوات واستراتيجيات التبريد بعناية للتخفيف من هذه التحديات.
تعقيد البرمجة: تتطلب العمليات متعددة المحاور برمجة CAM متقدمة . يمكن أن يؤدي الإعداد غير الصحيح إلى عيوب جزئية أو تصادمات أو مخلفات. يقوم مهندسو NAITE TECH بمحاكاة جميع مسارات الأدوات قبل التصنيع لتجنب مثل هذه المشكلات.
تحديات الأجزاء الكبيرة: تتطلب المكونات الكبيرة للغاية آلات ومعالجة متخصصة، مما قد يزيد من تكلفة الإنتاج ووقت الدورة. تقدم NAITE TECH طواحين جسرية أو طواحين سريرية لقطع العمل كبيرة الحجم ذات التثبيت الأمثل.
متطلبات ما بعد المعالجة: قد تظل بعض الأسطح بحاجة إلى التلميع أو إزالة الأزيز أو الطلاء لتحقيق التفاوتات النهائية أو الجماليات. يقوم فريقنا بدمج خدمات ما بعد المعالجة عند الضرورة لتقديم مكونات جاهزة للاستخدام.
يتم استخدام الطحن باستخدام الحاسب الآلي على نطاق واسع في العديد من الصناعات بسبب دقته وتعدد استخداماته وقدرته على التعامل مع الأشكال الهندسية المعقدة . من الطيران إلى الأجهزة الطبية، يتيح الطحن باستخدام الحاسب الآلي إنتاج المكونات التي تلبي التفاوتات الصارمة ومعايير الأداء . تسلط الأقسام التالية الضوء على الصناعات الرئيسية والتطبيقات النموذجية.
تتطلب مكونات الفضاء الجوي دقة متناهية وقوة عالية وبنية خفيفة الوزن . يسمح الطحن باستخدام الحاسب الآلي للمصنعين بإنتاج:
يتم تصنيع أقواس الأجنحة وإطارات جسم الطائرة والحواجز من سبائك الألومنيوم أو التيتانيوم.
يضمن الطحن باستخدام الحاسب الآلي متعدد المحاور تفاوتات مشددة وتشطيبًا عاليًا للسطح وهو أمر بالغ الأهمية للتجميع.
يتم تصنيع شفرات التوربينات والمبيتات والحوامل من سبائك ذات درجة حرارة عالية.
تستخدم NAITE TECH آلات CNC ذات 5 محاور لتحقيق أشكال هندسية معقدة في إعداد واحد، مما يقلل الأخطاء والمهل الزمنية.
يتيح الطحن باستخدام الحاسب الآلي حاويات دقيقة وخفيفة الوزن للإلكترونيات.
يدعم النماذج الأولية السريعة للتصميمات الجديدة والإنتاج منخفض الحجم.
يعد الطحن باستخدام الحاسب الآلي أمرًا ضروريًا في إنتاج السيارات للنماذج الأولية والأجزاء المخصصة ومكونات الدفعات الصغيرة.
تتطلب كتل المحرك ورؤوس الأسطوانات وأغطية التروس تصنيعًا دقيقًا وجودة سطح عالية.
يضمن الطحن CNC عالي السرعة جودة قابلة للتكرار لإنتاج دفعات صغيرة إلى متوسطة.
يمكن تصنيع الأقواس والحوامل وأذرع التعليق المخصصة من الألومنيوم أو الفولاذ أو المواد المركبة.
تعمل NAITE TECH على تحسين مسارات الأدوات والتركيبات للأشكال الهندسية المعقدة، مما يقلل من وقت الدورة والخردة.
يسمح الطحن باستخدام الحاسب الآلي للنماذج الأولية الوظيفية باختبار الخواص الميكانيكية وملاءمة التجميع قبل الإنتاج على نطاق واسع.
غالبًا ما تتطلب الآلات الزراعية مكونات متينة ومقاومة للاهتراء ومقاومة للتآكل . تشمل تطبيقات الطحن باستخدام الحاسب الآلي ما يلي:
أجزاء الجرار والحصادة مثل أغلفة التروس، وأقواس التثبيت، ومكونات مأخذ الطاقة.
الآلية الأدوات والقوالب للأجزاء البلاستيكية أو المكونات المعدنية المصبوبة.
تضمن NAITE TECH أن تلبي الأجزاء تفاوتات الأبعاد الصارمة لتحمل بيئات الخدمة الشاقة.
تعتمد الصناعة الطبية على الطحن CNC للحصول على أجزاء عالية الدقة ومتوافقة حيويًا ومعقدة.
تتطلب الملقط والمشابك والأدوات المخصصة تفاوتات دقيقة وأسطحًا مصقولة.
مصنوع من الفولاذ المقاوم للصدأ أو التيتانيوم لمقاومة التآكل والتوافق الحيوي.
تتطلب صفائح العظام، وزراعة الورك/الركبة، ومكونات العمود الفقري هندسة دقيقة وتشطيبات ناعمة.
تستخدم NAITE TECH عملية طحن ذات 5 محاور لإنتاج أشكال مزروعة معقدة مباشرة من نماذج CAD.
تنتج عملية الطحن باستخدام الحاسب الآلي أدوات وحاملات وأغطية أدوات مخصصة لأتمتة المختبرات والاختبارات الطبية.
يدعم الطحن باستخدام الحاسب الآلي التصنيع في الآلات والروبوتات والمرفقات الإلكترونية :
علب الآلة والأقواس والتروس الدقيقة.
المشتتات الحرارية ولوحات التحكم والمرفقات المخصصة للأجهزة الإلكترونية.
تدمج NAITE TECH الطحن متعدد المواد للنماذج الأولية الوظيفية وأجزاء الإنتاج.
إن الطحن باستخدام الحاسب الآلي متعدد الاستخدامات بدرجة كافية لمكونات الطيران والسيارات والطبية والزراعة والصناعية.
تسمح الآلات متعددة المحاور بتشكيل الأجزاء المعقدة في عدد أقل من الإعدادات ، مما يقلل من المهل الزمنية وأخطاء التجميع.
تضمن تقدمها NAITE TECH الاستشارات الهندسية وتحسين العمليات التي حصول العملاء على أجزاء عالية الجودة وجاهزة للإنتاج ومصممة وفقًا لمتطلبات تطبيقاتهم.
تعتمد تكاليف الطحن باستخدام الحاسب الآلي على عدة عوامل رئيسية، بما في ذلك تصميم الجزء وحجم الإنتاج ونوع الماكينة واختيار المواد وتشطيب السطح . لمساعدة المهندسين والمصممين وفرق المشتريات على فهم التكاليف ومقارنتها وتحسينها ، يقدم الجدول التالي نظرة عامة منظمة.
| عامل التكلفة على | تأثير | استراتيجية تحسين التكلفة | نهج NAITE TECH |
|---|---|---|---|
| تصميم الجزء (الهندسة) | تعمل الميزات المعقدة على زيادة مسارات الأدوات والإعدادات ووقت المعالجة | تبسيط الهندسة حيثما أمكن ذلك؛ تحسين مسارات الأدوات | يقوم مهندسو NAITE TECH بمحاكاة الآلات متعددة المحاور لتقليل وقت الدورة والخردة |
| تصميم الجزء (التسامح) | تتطلب التفاوتات الأكثر صرامة دقة أعلى وأدوات متخصصة وسرعات قطع أبطأ | تخفيف التفاوتات حيثما تسمح الوظيفة؛ إعطاء الأولوية للأبعاد الحرجة | نحن نوازن بين متطلبات التسامح وكفاءة التصنيع للحفاظ على الجودة والفعالية من حيث التكلفة |
| حجم الإنتاج | عمليات التشغيل ذات الحجم المنخفض لها تكاليف أعلى لكل جزء؛ تستفيد عمليات التشغيل ذات الحجم الكبير من تكاليف الإعداد المطفأة | إنتاج دفعة؛ عمليات قابلة للتطوير | تدعم NAITE TECH كلا من النماذج الأولية وعمليات الإنتاج من خلال إعدادات ومسارات أدوات محسنة |
| نوع الآلة | تعمل الآلات متعددة المحاور (4 أو 5 محاور) على زيادة تعقيد الإعداد وتكاليف التشغيل | استخدم أبسط آلة قادرة على تحقيق الشكل الهندسي المطلوب | تختار NAITE TECH الماكينة واستراتيجية التشغيل المناسبة لتحقيق الكفاءة والدقة |
| مادة | تزيد المواد التي يصعب تصنيعها أو المواد الغريبة (التيتانيوم والمواد المركبة) من تآكل الأداة وزمن الدورة | اختر المواد القابلة للتشكيل دون المساس بأداء الأجزاء | تضمن استشارة المواد تحقيق التوازن الأمثل بين التكلفة والأداء وقابلية التشغيل الآلي |
| الانتهاء من السطح | تضيف عمليات التلميع أو الطلاء أو عمليات التشطيب الأخرى تكلفة إضافية | قم بتحسين معلمات القطع والأدوات وسائل التبريد لتقليل المعالجة اللاحقة | يضمن تشطيب السطح المتكامل الأجزاء الجاهزة للاستخدام مع الحفاظ على الجودة العالية |
| استكمال إضافي | مرحلة ما بعد المعالجة والتفتيش والتجميع | خطة لضمان الجودة المتكاملة والتشطيب | تقدم NAITE TECH خدمات شاملة بما في ذلك إزالة الأزيز وفحص ضمان الجودة والتجميع النهائي |
تعمل الأشكال الهندسية المعقدة والجيوب العميقة والميزات متعددة الأسطح على زيادة وقت المعالجة وتآكل الأداة.
تتطلب التفاوتات الأكثر صرامة قياسًا دقيقًا وقطعًا متحكمًا فيه ، مما يؤدي إلى رفع التكاليف.
يقوم مهندسو NAITE TECH بتقييم التفاوتات المهمة وتحسين البرنامج لتقليل وقت المعالجة غير الضروري.
قد يكون للنماذج الأولية ذات الحجم المنخفض تكاليف أعلى لكل جزء بسبب الإعداد وتطوير مسار الأدوات.
يسمح الإنتاج ذو الحجم المتوسط إلى الكبير بإطفاء تكاليف الإعداد عبر الأجزاء، مما يقلل من تكلفة الوحدة.
توفر NAITE TECH استراتيجيات إنتاج قابلة للتطوير ، بدءًا من النماذج الأولية الفردية وحتى مئات الوحدات.
تعتبر الماكينات ذات المحورين أو الثلاثة محاور مناسبة للأجزاء الأبسط والتكاليف الأقل.
تتعامل الآلات ذات 4 أو 5 محاور مع الأسطح ثلاثية الأبعاد المعقدة ولكنها تتطلب برمجة متقدمة وتكاليف تشغيل أعلى.
تضمن NAITE TECH اختيار الماكينة الأنسب لتحقيق التوازن بين التكلفة والقدرة.
الألومنيوم والفولاذ الطري فعالان من حيث التكلفة وسهلان في الماكينة.
يعد التيتانيوم والفولاذ المقاوم للصدأ والمركبات عالية الأداء أكثر تكلفة بسبب تآكل الأدوات والتصنيع الأبطأ.
توفر NAITE TECH توصيات مادية تعمل على تحسين التكلفة والأداء.
التشطيبات عالية الجودة (التلميع، الأكسدة، الطلاء) تزيد من تكلفة الإنتاج.
يمكن أن يؤدي اختيار الأداة المناسبة وسرعة المغزل والمبرد إلى تقليل احتياجات ما بعد المعالجة.
تقوم NAITE TECH بدمج التشطيب ضمن سير العمل لتقديم الأجزاء الجاهزة للاستخدام الفوري.
إن إزالة الأزيز والفحص والتجميع هي تكاليف إضافية غالبًا ما يتم تجاهلها.
تقدم NAITE TECH حلولاً شاملة ، مما يضمن تلبية كل جزء للمواصفات قبل الشحن.
تبسيط هندسة الأجزاء - تقليل الميزات غير الضرورية دون المساس بالوظائف.
حدد المواد المناسبة – استخدم المعادن أو المواد البلاستيكية القابلة للتشكيل حيثما أمكن ذلك.
تحسين مسارات أدوات CAM - تقليل الحركات الزائدة وتغييرات الإعداد.
الجمع بين العمليات متعددة المحاور - تقليل عمليات الإعداد وأخطاء المعالجة.
شريك مع مهندسين ذوي خبرة - تطبق NAITE TECH المحاكاة وخبرة الأدوات والاستشارات المادية لتحسين كل عامل تكلفة.
تعد عملية الطحن باستخدام الحاسب الآلي عملية تقنية للغاية، وغالبًا ما يكون لدى المهندسين والمصممين ومحترفي المشتريات أسئلة شائعة حول القدرات والمواد والتفاوتات والتكاليف. هنا، نجيب على الأسئلة الأكثر شيوعًا لمساعدتك على اتخاذ قرارات مستنيرة.
يمكن للطحن باستخدام الحاسب الآلي تصنيع مجموعة واسعة من المواد بما في ذلك:
المعادن: الألومنيوم، الصلب، الفولاذ المقاوم للصدأ، التيتانيوم، النحاس، النحاس.
البلاستيك: ABS، PEEK، بولي كربونات، نايلون.
المواد المركبة: ألياف الكربون، الألياف الزجاجية.
تقوم NAITE TECH بتقييم إمكانية تصنيع المواد وهندسة الأجزاء والتطبيق المقصود للتوصية بالمواد الأكثر ملاءمة مع تحسين التكلفة والأداء.
يحقق الطحن باستخدام الحاسب الآلي عادةً تفاوتات ضيقة تصل إلى ±0.01 مم (±0.0004 بوصة) اعتمادًا على المادة والآلة والهندسة.
تعمل الآلات متعددة المحاور والأدوات الدقيقة والبيئات التي يتم التحكم في درجة حرارتها على تحسين إمكانية التكرار.
تقدم NAITE TECH توصيات التسامح وتقارير الفحص لضمان تلبية جميع الأجزاء لمتطلبات التصميم.
يعتمد وقت المعالجة على حجم الجزء والتعقيد والمواد ومتطلبات تشطيب السطح.
قد تستغرق الأجزاء البسيطة دقائق إلى بضع ساعات ، بينما قد تتطلب الأجزاء المعقدة متعددة المحاور عدة ساعات أو إعدادات متعددة.
يقوم مهندسو NAITE TECH بمحاكاة مسارات الأدوات في برنامج CAM لتحسين سرعة القطع وتقليل وقت المعالجة دون المساس بالجودة.
تعتمد التكاليف على مدى تعقيد التصميم ونوع الماكينة والمواد وحجم الدفعة ومتطلبات التشطيب.
إن استخدام الآلات متعددة المحاور بكفاءة يمكن أن يقلل من وقت الإنتاج والتكلفة.
توفر NAITE TECH تقديرات شفافة للتكلفة لاستراتيجيات التصنيع الفعالة من حيث التكلفة. وتوصيات
نعم، يعد الطحن باستخدام الحاسب الآلي مثاليًا لكل من النماذج الأولية السريعة وعمليات الإنتاج الصغيرة والمتوسطة.
تسمح النماذج الأولية باختبار الملاءمة والشكل والوظيفة قبل الالتزام بالإنتاج على نطاق واسع.
تتخصص NAITE TECH في خدمات الطحن CNC القابلة للتطوير ، مما يتيح الانتقال السلس من النموذج الأولي إلى الإنتاج.
الطحن ثلاثي المحاور: يتحرك على طول المحاور X وY وZ؛ مناسبة للأجزاء البسيطة.
الطحن ذو 4 محاور: يضيف حركة دورانية (المحور A)؛ مثالية للأجزاء الأسطوانية أو الدوارة.

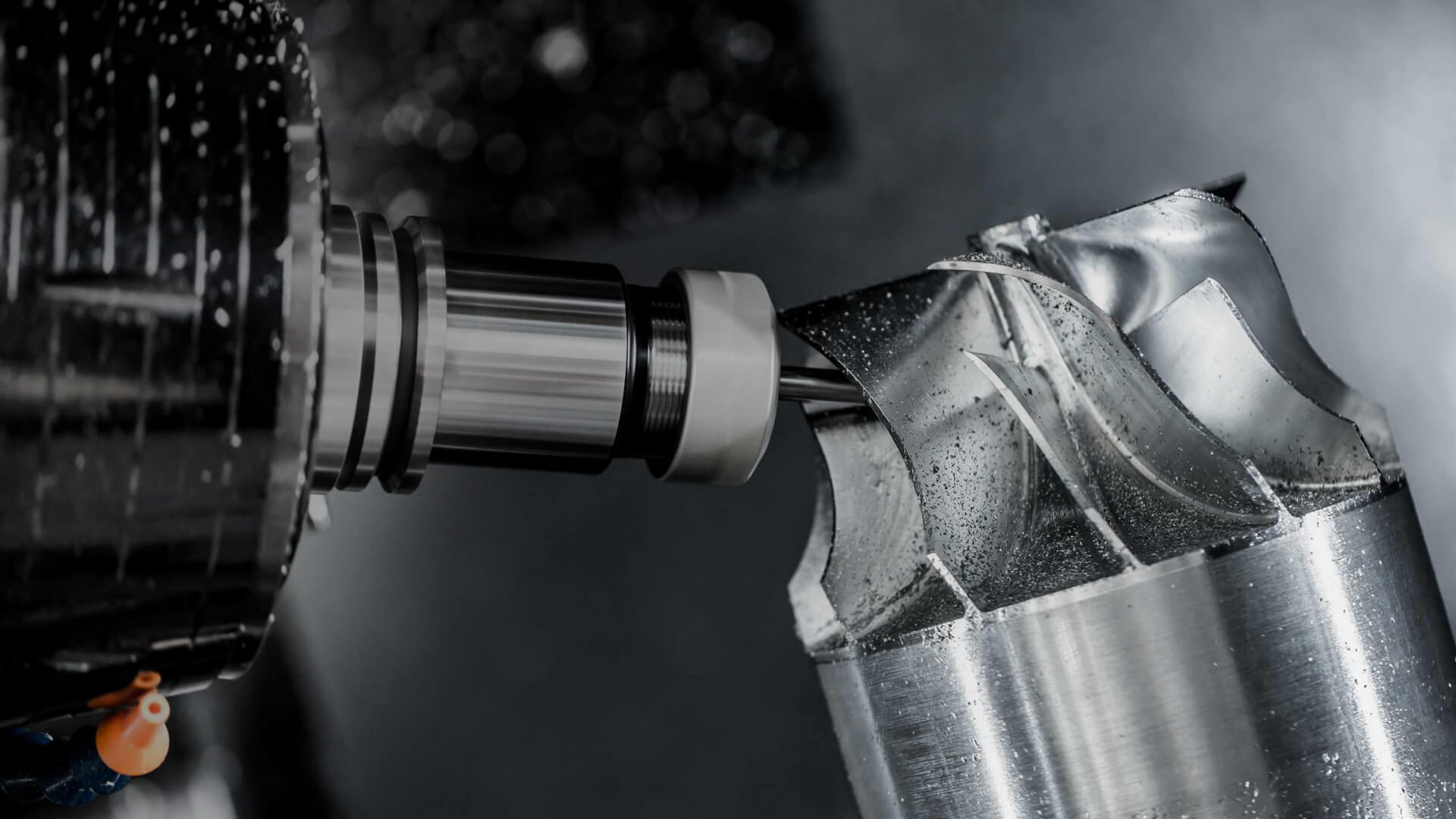

الطحن ذو 5 محاور: يضيف محورين دورانيين؛ يمكنه معالجة الأسطح ثلاثية الأبعاد المعقدة وتقليل الإعدادات.
تستخدم NAITE TECH ماكينات CNC متقدمة ذات 5 محاور لتصنيع الأجزاء المعقدة بكفاءة، مما يقلل الأخطاء ووقت الإنتاج.
يوفر الطحن باستخدام الحاسب الآلي دقة عالية، وتشطيبًا ممتازًا للسطح، وخصائص مواد قوية ، غالبًا ما تتفوق على الطباعة ثلاثية الأبعاد للأجزاء الوظيفية.
على عكس القولبة بالحقن، فإن الطحن باستخدام الحاسب الآلي يعد فعالاً من حيث التكلفة لإنتاج الحجم المنخفض إلى المتوسط دون الحاجة إلى أدوات باهظة الثمن.
تساعد NAITE TECH العملاء على اختيار عملية التصنيع الأكثر ملاءمة بناءً على المواد والحجم والمتطلبات الوظيفية.
نعم، يمكن للأدوات المناسبة وسرعة المغزل ومعدل التغذية وسائل التبريد تحقيق تشطيبات تشبه المرآة مناسبة للأجزاء الوظيفية أو الجمالية.
يمكن تطبيق المعالجة اللاحقة مثل التلميع أو الأكسدة أو الطلاء لتعزيز المتانة أو المظهر.
تدمج NAITE TECH تحسين تشطيب السطح ضمن سير عمل الطحن باستخدام الحاسب الآلي للأجزاء الجاهزة للاستخدام.
ينتج عن الطحن باستخدام الحاسب الآلي نفايات مواد أقل مقارنة بطرق الطرح التقليدية بسبب مسارات الأدوات المحسنة.
تطبق NAITE TECH إعادة تدوير سائل التبريد، والآلات الموفرة للطاقة، وممارسات التصنيع الخالية من الهدر لتقليل التأثير البيئي.
