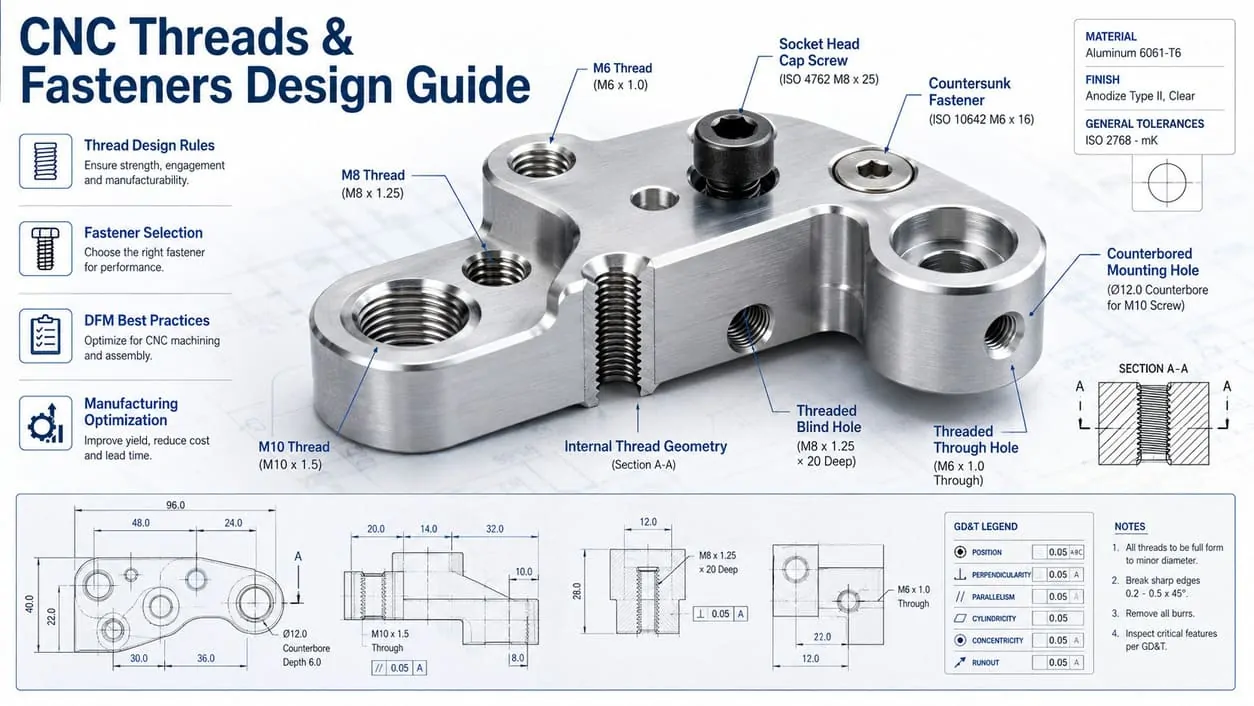

Guía de diseño de roscas y sujetadores CNC: reglas de diseño de roscas, selección de sujetadores y mejores prácticas de fabricación

Introducción

Las características roscadas se encuentran en casi todos los productos mecanizados por CNC, desde gabinetes electrónicos y equipos industriales hasta ensamblajes automotrices y componentes aeroespaciales. Aunque las roscas pueden parecer elementos de diseño simples, desempeñan un papel fundamental a la hora de determinar la confiabilidad del ensamblaje, la resistencia estructural, la eficiencia de fabricación y el costo general de producción.

En la práctica, muchos problemas de mecanizado se originan a partir de decisiones de diseño relacionadas con roscas. La profundidad excesiva de la rosca, las especificaciones de rosca no estándar, el espesor de pared insuficiente, la mala selección de sujetadores y los orificios roscados mal diseñados pueden aumentar la complejidad del mecanizado y generar gastos de producción innecesarios. Estos problemas a menudo se identifican durante las revisiones de Diseño para Manufacturabilidad (DFM), donde los fabricantes evalúan si un diseño se puede producir de manera eficiente manteniendo los requisitos de calidad. Aplicando Los principios de diseño para la capacidad de fabricación (DFM) en las primeras etapas de la etapa de diseño pueden ayudar a evitar revisiones costosas más adelante en la producción.

Una característica roscada bien diseñada debería lograr más que simplemente mantener unidos los componentes. Debe proporcionar suficiente resistencia, respaldar un ensamblaje confiable, simplificar los procesos de fabricación y minimizar las preocupaciones de mantenimiento a largo plazo. Lograr este equilibrio requiere que los ingenieros consideren los estándares de rosca, la longitud de acoplamiento, las propiedades de los materiales, los métodos de mecanizado y la selección de sujetadores desde las primeras etapas del desarrollo del producto.

En NAITE TECH, las características roscadas se encuentran entre los elementos revisados ​​con más frecuencia durante Proyectos de servicios de mecanizado CNC de precisión . A través de años de experiencia en fabricación en industrias como la automatización industrial, la robótica, la electrónica, la automoción y la aeroespacial, hemos descubierto que ajustes relativamente pequeños en el diseño de roscas a menudo pueden reducir los costos de mecanizado, mejorar el rendimiento del ensamblaje y acortar los plazos de producción.

Esta guía proporciona recomendaciones prácticas de ingeniería para diseñar roscas CNC y seleccionar sujetadores, incluidos estándares de roscas, reglas de compromiso, diseño de orificios roscados, consideraciones específicas de materiales, métodos de fabricación, pautas DFM y errores de diseño comunes que se deben evitar. Ya sea que esté desarrollando un prototipo o preparando un diseño para una producción de gran volumen, estas mejores prácticas pueden ayudar a mejorar tanto el rendimiento del producto como la capacidad de fabricación.

Explicación de los hilos CNC: tipos, aplicaciones y fundamentos de diseño

Las características roscadas se encuentran entre los elementos mecánicos más utilizados en piezas mecanizadas por CNC. Ya sea para asegurar una carcasa electrónica, ensamblar equipos industriales o montar componentes aeroespaciales críticos, las roscas proporcionan un método confiable para unir piezas y al mismo tiempo permiten el desmontaje para mantenimiento, reparación o modificaciones futuras.

Aunque las roscas a menudo se consideran características de diseño simples, tienen un impacto significativo en el rendimiento y la capacidad de fabricación del producto. El tipo de rosca seleccionada, la profundidad de enganche, el material circundante y el método de fijación influyen en la resistencia del ensamblaje, la complejidad del mecanizado y el costo de producción.

Por este motivo, las características de las roscas se revisan de forma rutinaria durante las evaluaciones de fabricación para garantizar que cumplan con los requisitos funcionales y de producción.

Hilos internos versus hilos externos

Los hilos generalmente se clasifican en dos categorías: hilos internos y hilos externos.

Las roscas internas se crean dentro de un orificio y comúnmente se producen mediante roscado, fresado de roscas u otros procesos de formación de roscas. Estos orificios roscados permiten instalar tornillos, pernos o pernos roscados directamente en un componente mecanizado. Las roscas internas se utilizan con frecuencia en carcasas, soportes, accesorios, placas de montaje y conjuntos estructurales.

Las roscas externas se mecanizan en el diámetro exterior de una característica cilíndrica. Los ejemplos incluyen ejes roscados, accesorios, adaptadores, conectores y pernos de fijación. Las roscas externas generalmente se producen mediante torneado CNC, roscado de un solo punto, fresado de roscas o laminado de roscas, según los requisitos de la aplicación.

Tanto las roscas internas como las externas deben diseñarse con tolerancias y longitudes de compromiso adecuadas para garantizar un ajuste, distribución de carga y confiabilidad a largo plazo adecuados.

Tipos de sujetadores comunes utilizados en ensamblajes CNC

Los productos mecanizados por CNC modernos se basan en una amplia gama de sujetadores para conectar componentes y transferir cargas de forma segura a lo largo de un conjunto.

Algunos de los sujetadores más utilizados incluyen:

• Tornillos de cabeza hueca

• Tornillos para metales

• Pernos de cabeza hexagonal

• Espárragos roscados

• tornillos de fijación

• Tornillos de hombro

• Insertos roscados

• Insertos helicoidales (Helicoils)

• Sujetadores autoadhesivos

La elección del sujetador depende de factores como los requisitos de carga, la resistencia del material, la frecuencia de montaje, el espacio de instalación disponible y las condiciones ambientales.

En muchos conjuntos CNC, se prefieren los sujetadores estándar porque simplifican el abastecimiento, reducen los tiempos de entrega y minimizan la complejidad de fabricación. Los diseños que dependen de tamaños de rosca poco comunes o hardware especializado pueden aumentar los costos de adquisición y limitar la flexibilidad de mantenimiento futuro.

Dónde se utilizan comúnmente las funciones roscadas

Las funciones roscadas son esenciales en casi todas las industrias manufactureras.

Las aplicaciones típicas incluyen:

En muchas de estas aplicaciones, los orificios roscados sirven no sólo como puntos de sujeción sino también como características estructurales que influyen en la transferencia de carga, la resistencia a las vibraciones y la capacidad de servicio.

A medida que los productos se vuelven más compactos y livianos, el diseño de la rosca juega un papel cada vez más importante a la hora de equilibrar la resistencia, la reducción de peso y la eficiencia de fabricación.

Orificios roscados frente a inserciones roscadas

Una decisión de ingeniería común implica elegir entre orificios roscados directamente e insertos roscados.

Los orificios roscados directamente suelen ser suficientes para acero, acero inoxidable y otros materiales de alta resistencia donde es poco probable que el desgaste de la rosca sea un problema.

Sin embargo, los materiales más blandos como el aluminio, el magnesio y ciertos plásticos pueden beneficiarse de los insertos roscados, especialmente cuando:

• Se espera un montaje y desmontaje frecuente.

• Se requiere mayor fuerza de extracción

• Una larga vida útil es fundamental

• El daño del hilo podría ser costoso de reparar

Los insertos de rosca proporcionan roscas internas endurecidas que mejoran la durabilidad y reducen el riesgo de pelarse durante el uso repetido.

Si bien los insertos aumentan los costos de fabricación y ensamblaje, pueden aumentar significativamente la confiabilidad en aplicaciones exigentes.

Por qué el diseño de hilos afecta directamente la capacidad de fabricación

Muchos ingenieros se centran principalmente en la funcionalidad de las roscas y pasan por alto las implicaciones de fabricación de las características de las roscas.

En la práctica, las decisiones de diseño de hilos influyen directamente en:

• tiempo del ciclo de mecanizado

• Vida útil de la herramienta

• Complejidad de programación

• Requisitos de inspección

• Eficiencia de montaje

• Costo total de producción

Por ejemplo, las roscas excesivamente profundas a menudo aumentan el tiempo de mecanizado sin proporcionar mejoras significativas en la resistencia. De manera similar, los agujeros ciegos con una holgura inferior insuficiente pueden aumentar el riesgo de rotura de la herramienta y problemas de calidad de la rosca.

Los tamaños de rosca no estándar también pueden requerir herramientas especiales, tiempos de configuración más prolongados e inspecciones de calidad adicionales.

Desde la perspectiva del proveedor, las características roscadas bien diseñadas suelen caracterizarse por:

• Especificaciones de rosca estandarizadas

• Longitudes apropiadas de enganche del hilo

• Espesor de pared adecuado alrededor de los agujeros roscados.

• Buena accesibilidad a las herramientas

• Selección de sujetadores compatibles con materiales

Estas opciones de diseño simplifican la fabricación y al mismo tiempo mantienen un rendimiento de ensamblaje confiable.

Como se analiza en las siguientes secciones, seleccionar el estándar de rosca correcto, determinar la profundidad de compromiso adecuada y aplicar principios de diseño para la fabricabilidad pueden mejorar significativamente tanto la calidad del producto como la eficiencia de la producción.

Estas opciones de diseño simplifican la fabricación y al mismo tiempo mantienen un rendimiento de ensamblaje confiable como parte de una gama más amplia. estrategia de diseño de componentes fácil de mecanizar .

Elegir el estándar de rosca adecuado para su aplicación

Seleccionar el estándar de rosca correcto es una de las primeras y más importantes decisiones en el diseño de funciones roscadas. El estándar de rosca determina cómo encajan los componentes acoplados, influye en la disponibilidad de sujetadores, afecta la eficiencia de fabricación e impacta los requisitos de mantenimiento a largo plazo.

Si bien la geometría de la rosca puede parecer similar en diferentes estándares, seleccionar la especificación incorrecta puede crear problemas de compatibilidad, aumentar los costos de abastecimiento y complicar la producción.

Para la mayoría de las piezas mecanizadas por CNC, los ingenieros deben priorizar los sistemas de roscas estandarizados que cuenten con un amplio respaldo de los proveedores de sujetadores y las instalaciones de fabricación a nivel mundial.

Roscas métricas (Serie M)

Las roscas métricas son el estándar de roscas más utilizado en todo el mundo y están definidas por las especificaciones de roscas métricas ISO.

Las roscas métricas se identifican con la letra 'M' seguida del diámetro nominal.

Los ejemplos incluyen:

Las roscas métricas utilizan milímetros tanto para medir el diámetro como el paso, lo que las hace sencillas de especificar y fabricar.

Las aplicaciones comunes incluyen:

• Equipos de automatización industrial.

• Electrónica de consumo

• Sistemas robóticos

• Dispositivos médicos

• Componentes aeroespaciales

• Conjuntos mecánicos generales.

Debido a que las roscas métricas están estandarizadas a nivel mundial, a menudo son la opción preferida para productos destinados a los mercados internacionales.

Hilos unificados: UNC, UNF y UNEF

Los subprocesos unificados se utilizan principalmente en América del Norte y están definidos por el Estándar de subprocesos unificados (UTS).

Las tres series de hilos unificados más comunes incluyen:

Las roscas UNC presentan un paso más grande y un perfil de rosca más profundo, lo que las hace más tolerantes a la contaminación y más fáciles de ensamblar.

Las roscas UNF proporcionan una mayor fuerza de sujeción y una capacidad de ajuste más fina, lo que las hace adecuadas para aplicaciones sensibles a las vibraciones o de alta precisión.

Las roscas UNEF generalmente se reservan para ensamblajes especializados donde se requiere un ajuste fino o un espacio de instalación limitado.

Hilos métricos vs imperiales

Una pregunta común en ingeniería es si se deben utilizar estándares de rosca métricos o imperiales.

La respuesta depende en gran medida de los requisitos del producto, los mercados objetivo, las cadenas de suministro y los estándares de ensamblaje existentes.

Para proyectos de desarrollo de nuevos productos, normalmente se recomiendan roscas métricas, a menos que se requiera compatibilidad con hardware imperial existente.

El uso de un sistema de subproceso único en todo un ensamblaje también ayuda a reducir la complejidad del inventario y minimiza los errores de ensamblaje.

Hilos gruesos versus hilos finos

Otra decisión importante implica seleccionar pasos de rosca finos o gruesos.

Los hilos gruesos generalmente ofrecen:

• Montaje más rápido

• Mejor resistencia al daño del hilo.

• Rendimiento mejorado en materiales más blandos.

• Menor riesgo de fabricación

Los hilos finos suelen proporcionar:

• Mayor precisión de ajuste

• Mayor fuerza de sujeción

• Resistencia a las vibraciones mejorada

• Mejor rendimiento en espacio de instalación limitado

Para piezas mecanizadas por CNC de aluminio, a menudo se prefieren las roscas gruesas porque reducen la probabilidad de que se rompan las roscas y simplifican la fabricación.

Las roscas finas pueden ser más apropiadas para componentes aeroespaciales, sistemas de instrumentación y conjuntos mecánicos de precisión.

Por qué los tamaños de rosca estándar reducen el costo de fabricación

Muchos ingenieros suponen que la selección del tamaño de la rosca tiene poco impacto en los costos de fabricación.

En realidad, la estandarización del hilo puede influir significativamente en la eficiencia de la producción.

Los tamaños de rosca estándar ofrecen varias ventajas:

Las especificaciones de rosca estandarizadas también respaldan una mayor eficiencia. Flujos de trabajo de fabricación CNC , que ayudan a los ingenieros a reducir la complejidad de la producción y mejorar la coherencia entre múltiples componentes.

• Herramientas de corte fácilmente disponibles

• Programación CNC más rápida

• Procedimientos de inspección simplificados

• Abastecimiento de sujetadores mejorado

• Menores requisitos de inventario

• Plazos de entrega reducidos

Las especificaciones de roscas no estándar pueden requerir herramientas personalizadas, calibres especiales, tiempo de configuración adicional y una verificación de calidad más exhaustiva.

Para una producción de gran volumen, estos factores pueden tener un efecto mensurable en el costo total de fabricación.

Estándares de rosca recomendados para piezas mecanizadas CNC

Para la mayoría de los proyectos de mecanizado CNC, las siguientes pautas proporcionan un punto de partida práctico:

• Utilice hilos métricos para productos distribuidos globalmente.

• Utilice roscas UNC para conjuntos imperiales de uso general.

• Utilice roscas UNF cuando se requiera una mayor fuerza de sujeción o un ajuste de precisión.

• Estandarice los sistemas de roscas en todo el conjunto siempre que sea posible.

• Evite especificaciones de hilos personalizados a menos que sea funcionalmente necesario.

• Seleccione tamaños de rosca que estén comúnmente disponibles en proveedores globales de sujetadores.

Elegir el estándar de rosca adecuado en las primeras etapas del proceso de diseño ayuda a agilizar la fabricación, mejorar la consistencia del ensamblaje y reducir los costos de producción a largo plazo.

En la siguiente sección, examinaremos uno de los aspectos del diseño de roscas que con mayor frecuencia se malinterpreta: determinar cuánto compromiso de rosca se requiere realmente para lograr resistencia y rendimiento confiables.

¿Cuánta interacción con el hilo necesitas realmente?

Uno de los conceptos erróneos más comunes en el diseño mecánico es que las roscas más profundas crean automáticamente ensamblajes más fuertes. Si bien el enganche de la rosca es fundamental para la transferencia de carga y la resistencia a la extracción, aumentar la profundidad de la rosca más allá de cierto punto a menudo proporciona poca resistencia adicional al tiempo que aumenta la complejidad del mecanizado y el costo de producción.

En los proyectos de mecanizado CNC, con frecuencia se identifica un compromiso excesivo de la rosca durante las revisiones de DFM porque puede generar ciclos de mecanizado más largos, mayor desgaste de las herramientas y gastos de fabricación innecesarios. Comprender cómo funciona el acoplamiento de roscas permite a los ingenieros optimizar tanto el rendimiento de la pieza como la capacidad de fabricación.

¿Qué es la interacción del hilo?

El compromiso de la rosca se refiere a la longitud de contacto entre las roscas interna y externa cuando se instala un sujetador.

Por ejemplo, cuando se rosca un perno M8 en un orificio roscado con 12 mm de longitud de rosca utilizable, la longitud de encaje es de 12 mm.

La participación del hilo afecta directamente:

• Fuerza de extracción

• Distribución de carga

• Durabilidad del hilo

• Fiabilidad de montaje

• Resistencia a la vibración

Sin embargo, la resistencia del hilo no está determinada únicamente por la longitud de enganche. Las propiedades del material, la calidad de la rosca, el grado del sujetador y las condiciones de carga influyen en el rendimiento general de la junta.

Por qué una mayor profundidad del hilo no siempre significa más resistencia

Muchos ingenieros suponen que duplicar el enganche del hilo duplicará la resistencia del hilo.

En realidad, esto rara vez es así.

Las primeras roscas completamente acopladas suelen soportar la mayor parte de la carga aplicada. A medida que aumenta la longitud del compromiso, la distribución de la carga se vuelve menos concentrada, pero las ganancias de fuerza disminuyen gradualmente.

Para la mayoría de las aplicaciones, un enganche de rosca más allá del rango recomendado proporciona una mejora mínima en la resistencia a la extracción y al mismo tiempo aumenta el tiempo de mecanizado.

Por ejemplo:

En muchos casos, las longitudes de enganche superiores a 2 veces el diámetro ofrecen pocos beneficios prácticos.

Enganche de hilo recomendado por material

La longitud de acoplamiento ideal depende en gran medida de la resistencia del material base.

Los materiales más fuertes requieren menos compromiso porque es menos probable que el material circundante falle antes que el sujetador.

Componentes de acero

Para la mayoría de piezas de acero al carbono y acero aleado:

Longitud de compromiso recomendada: 1,0 × diámetro

Ejemplos:

El acero normalmente proporciona suficiente resistencia a la rosca con longitudes de enganche relativamente cortas.

Componentes de acero inoxidable

Para piezas de acero inoxidable:

Longitud de compromiso recomendada: 1,0 × diámetro

Aunque el acero inoxidable ofrece alta resistencia, los ingenieros también deben considerar los riesgos de irritación de las roscas durante el ensamblaje.

Componentes de aluminio

El aluminio tiene una resistencia al corte menor que el acero y generalmente requiere un compromiso más prolongado.

Longitud de compromiso recomendada: 1,5 × diámetro

Ejemplos:

Este compromiso adicional ayuda a compensar la menor resistencia al corte del hilo del material.

Componentes de plástico

Los plásticos generalmente requieren longitudes de encaje más largas.

Longitud de compromiso recomendada: 2,0 × diámetro o mayor

Dependiendo de la aplicación, los insertos roscados pueden proporcionar una solución más confiable que las roscas de plástico roscadas directamente.

Enganche de rosca y diseño de agujero ciego

El enganche de la rosca está estrechamente relacionado con el diseño del orificio.

Un error común es especificar una profundidad de rosca igual a la profundidad total del agujero.

En realidad, los agujeros ciegos requieren un espacio adicional debajo de la sección roscada para acomodar:

• Geometría del punto de perforación

• Acumulación de virutas

• agotamiento del hilo

• Requisitos de enfoque de herramienta

Como resultado, la profundidad total del orificio suele ser mayor que la longitud utilizable de enganche de la rosca.

Los ingenieros que diseñan orificios roscados también deben seguir las normas establecidas. Mejores prácticas de diseño de orificios roscados para garantizar un espacio libre y capacidad de fabricación adecuados.

Enganche del hilo frente a resistencia del sujetador

Aumentar el compromiso de la rosca no siempre aumenta la resistencia de la unión.

En muchos ensamblajes, el factor limitante es el propio sujetador y no la rosca interna.

Por ejemplo:

• Un tornillo de baja resistencia puede fallar antes de que se desprenda la rosca.

• Una carcasa de aluminio puede fallar antes de que el perno alcance su carga máxima.

• Un par de apriete excesivo puede dañar las roscas independientemente de la longitud de enganche.

El objetivo no es maximizar la profundidad del hilo sino equilibrar:

• Resistencia del material

• Fuerza del sujetador

• Fabricabilidad

• Costo

Lograr este equilibrio a menudo resulta en un diseño más eficiente que simplemente aumentar la longitud del compromiso.

¿Cuándo se deben considerar los insertos de rosca?

Los insertos de rosca suelen recomendarse cuando:

• Se espera un montaje y desmontaje frecuente.

• Se requieren altas cargas de sujeción

• Se utilizan materiales blandos.

• Una larga vida útil es fundamental

• La reparabilidad del hilo es importante

Los insertos helicoidales y los insertos roscados sólidos pueden mejorar significativamente la durabilidad de la rosca y al mismo tiempo reducir el riesgo de pelado.

Para carcasas de aluminio y conjuntos de ciclo alto, los insertos pueden proporcionar una solución a largo plazo más confiable que aumentar únicamente el enganche de la rosca.

Equilibrio entre resistencia y capacidad de fabricación

Los diseños de roscas más eficaces equilibran el rendimiento mecánico con la eficiencia de fabricación.

En lugar de especificar la profundidad máxima de la rosca de forma predeterminada, los ingenieros deben centrarse en lograr un compromiso suficiente para el material y la aplicación seleccionados.

Bien diseñado Los componentes roscados mecanizados con precisión suelen utilizar longitudes de acoplamiento estandarizadas que proporcionan una resistencia confiable y al mismo tiempo minimizan el tiempo de mecanizado y los requisitos de herramientas.

Al aplicar estas pautas, los fabricantes pueden reducir los costos de producción, mejorar la calidad de la rosca y evitar complejidades innecesarias sin comprometer el rendimiento del ensamblaje.

En la siguiente sección, examinaremos cómo la geometría del orificio roscado, el diseño del orificio ciego, la evacuación de viruta y las consideraciones de mecanizado influyen en la calidad y capacidad de fabricación de la rosca.

Diseñar mejores agujeros roscados

Un orificio roscado bien diseñado hace más que simplemente acomodar un sujetador. Afecta directamente la calidad de la rosca, la eficiencia del mecanizado, la confiabilidad del ensamblaje y el costo de producción.

Si bien los orificios roscados se encuentran entre las características más comunes en las piezas mecanizadas por CNC, también son uno de los elementos revisados ​​con mayor frecuencia durante las revisiones de Diseño para Manufacturabilidad (DFM). Problemas como una holgura inferior insuficiente, una profundidad excesiva de la rosca, un acceso deficiente a las herramientas y una evacuación inadecuada de la viruta pueden aumentar la complejidad del mecanizado y provocar problemas de fabricación evitables.

Siguiendo pautas comprobadas de diseño de orificios roscados, los ingenieros pueden mejorar la capacidad de fabricación y al mismo tiempo mantener la resistencia y la funcionalidad requeridas para la aplicación.

Agujeros ciegos versus agujeros pasantes

Una de las primeras decisiones al diseñar un agujero roscado es determinar si se requiere un agujero ciego o un agujero pasante.

Un agujero ciego tiene una profundidad definida y no atraviesa completamente la pieza.

Las aplicaciones comunes incluyen:

• Carcasas electrónicas

• Superficies cosméticas

• Conjuntos sellados

• Componentes con espacio de instalación limitado

Un orificio pasante atraviesa completamente el componente y generalmente es más fácil de fabricar.

Las aplicaciones comunes incluyen:

• Placas de fijación

• Soportes estructurales

• Equipos industriales

• Conjuntos mecánicos

Desde una perspectiva de fabricación, los agujeros pasantes suelen ser los preferidos porque simplifican la evacuación de virutas, mejoran la accesibilidad de las herramientas y reducen el riesgo de mecanizado.

Siempre que los requisitos funcionales lo permitan, los agujeros pasantes suelen ser la opción más fácil de producir.

Proporcionar un espacio libre inferior adecuado

Un error de diseño común es especificar una profundidad de rosca igual a la profundidad del agujero.

En realidad, los agujeros roscados requieren un espacio adicional debajo de las roscas utilizables.

Esta autorización se adapta a:

• Geometría del punto de perforación

• Acumulación de virutas

• agotamiento del grifo

• Distancia de aproximación de la herramienta

Sin suficiente espacio libre en el fondo, la calidad de la rosca puede deteriorarse cerca del fondo del orificio y el riesgo de dañar la herramienta aumenta significativamente.

Una pauta práctica es proporcionar profundidad adicional más allá de la longitud de enganche de rosca requerida siempre que sea posible.

Por ejemplo:

Los valores exactos dependen del tamaño de la rosca, el material y el método de mecanizado.

Consideraciones de evacuación de chips

La evacuación de virutas es uno de los aspectos que más se pasa por alto en el diseño de orificios roscados.

Durante las operaciones de roscado, las virutas generadas por el proceso de corte deben eliminarse eficientemente del agujero.

Una mala evacuación de las virutas puede provocar:

• Daño del hilo

• Mal acabado superficial

• Mayor desgaste de herramientas

• rotura del grifo

• Imprecisiones dimensionales

La evacuación de virutas cobra cada vez más importancia a la hora de mecanizar:

• Agujeros ciegos profundos

• Tamaños de hilo pequeños

• Aleaciones de aluminio

• Acero inoxidable

• Componentes de producción de alto volumen

Los agujeros pasantes permiten naturalmente que las virutas salgan por el lado opuesto de la pieza, lo que los hace más fáciles de mecanizar que los agujeros ciegos.

Para agujeros ciegos, los ingenieros deben evitar una profundidad excesiva siempre que sea posible y proporcionar suficiente espacio debajo de la región roscada.

Diseño para la accesibilidad de las herramientas

Incluso las roscas perfectamente dimensionadas pueden resultar difíciles o costosas de fabricar si se restringe el acceso a las herramientas.

Al diseñar funciones roscadas, considere:

• Espacio libre disponible para el husillo

• Dimensiones del portaherramientas

• Accesibilidad de accesorios

• Paredes adyacentes y características.

• Acceso a la instalación de sujetadores

Las roscas colocadas demasiado cerca de paredes verticales, cavidades profundas o geometrías internas complejas pueden requerir herramientas especializadas u operaciones de mecanizado adicionales.

Una buena accesibilidad simplifica la fabricación y, a menudo, mejora la consistencia del hilo.

Los ingenieros también deben seguir lo establecido. Mejores prácticas de diseño de orificios roscados al colocar funciones roscadas dentro de un componente.

Diseño de alivio y descentramiento del hilo

El alivio del hilo es una pequeña característica de espacio ubicada al final de una sección roscada.

Aunque a menudo se pasa por alto, el alivio del hilo cumple varios propósitos importantes:

• Permite la formación completa del hilo.

• Reduce las concentraciones de estrés.

• Mejora el asiento de los sujetadores

• Simplifica la fabricación

Sin el alivio adecuado, se pueden desarrollar roscas incompletas cerca del fondo de los orificios ciegos o al final de elementos roscados externamente.

En ensambles de precisión, estas roscas incompletas pueden interferir con el encaje adecuado del sujetador y el desempeño del ensamble.

Agregar alivio del hilo es una modificación de diseño simple que puede mejorar significativamente la calidad del hilo.

Fresado de roscas versus roscado

Las roscas internas se producen comúnmente mediante roscado o fresado de roscas.

Cada método ofrece distintas ventajas según el tamaño de la rosca, el material y los requisitos de producción.

El roscado suele ser la solución preferida para tamaños de rosca estándar en producción de gran volumen porque es rápido y rentable.

El fresado de roscas se elige frecuentemente cuando:

• Se requieren grandes diámetros de rosca

• Se mecanizan materiales difíciles

• La precisión del hilo es fundamental

• Hay agujeros ciegos involucrados

• Se debe minimizar el riesgo de rotura de la herramienta.

Fabricantes que ofrecen avanzada Las capacidades de fresado CNC de múltiples superficies a menudo pueden producir características roscadas complejas utilizando estrategias de fresado de roscas que mejoran la precisión y reducen los riesgos de las herramientas.

Evitar problemas comunes de diseño de orificios roscados

Muchos problemas de fabricación se pueden prevenir durante la etapa de diseño.

Los errores comunes en el diseño de orificios roscados incluyen:

• Especificar una profundidad de hilo innecesaria

• Omitir el espacio libre inferior

• Usar orificios ciegos donde los orificios pasantes sean aceptables

• Ignorar los requisitos de evacuación de virutas

• Restringir el acceso a herramientas

• Seleccionar tamaños de hilo que son difíciles de mecanizar

• Colocar los agujeros roscados demasiado cerca de los bordes

Estos problemas suelen aumentar el tiempo de mecanizado sin mejorar el rendimiento del producto.

Al aplicar principios prácticos de diseño para la fabricabilidad en las primeras etapas del desarrollo, los ingenieros pueden reducir el riesgo y al mismo tiempo mejorar la eficiencia de la producción.

Diseño de orificios roscados para el éxito de la producción

Los orificios roscados deben diseñarse no sólo para el rendimiento del ensamblaje sino también para la fabricación eficiente.

Las características roscadas fáciles de producir generalmente incluyen:

• Duraciones de participación adecuadas

• Espacio libre inferior adecuado

• Buenos caminos de evacuación de virutas

• Ubicaciones de mecanizado accesibles

• Especificaciones de rosca estandarizadas

• Estrategias de fijación confiables

Cuando se combinan con una selección adecuada de roscas y prácticas de diseño específicas de materiales, estas pautas ayudan a crear componentes más resistentes y más fáciles de fabricar, al tiempo que reducen los costos generales de producción.

La siguiente sección se centra en la selección de los sujetadores adecuados, incluida la selección de materiales, roscas gruesas versus finas, consideraciones sobre la corrosión y cuándo se deben utilizar insertos de rosca para mejorar la confiabilidad del ensamblaje a largo plazo.

Seleccionar los sujetadores adecuados

Elegir el sujetador correcto es tan importante como diseñar la característica roscada en sí. Incluso una rosca perfectamente mecanizada puede fallar prematuramente si se selecciona el material de fijación, el tipo de rosca o la estrategia de fijación incorrectos.

Los sujetadores influyen en la resistencia del ensamblaje, la resistencia a las vibraciones, el rendimiento contra la corrosión, la vida útil y los requisitos de mantenimiento. En muchos casos, optimizar la selección de sujetadores puede mejorar la confiabilidad de la unión de manera más efectiva que aumentar el enganche de la rosca o el par de apriete.

Al diseñar piezas mecanizadas por CNC, los ingenieros deben evaluar los requisitos de los sujetadores en las primeras etapas del proceso de desarrollo para garantizar la compatibilidad con el material seleccionado, el entorno operativo y los objetivos de fabricación.

Elegir el material de fijación adecuado

El material de fijación juega un papel fundamental en la determinación del rendimiento mecánico y la resistencia ambiental.

Los materiales de fijación comunes incluyen:

La selección del material siempre debe considerar tanto las cargas mecánicas como la exposición ambiental.

Por ejemplo, un sujetador de acero al carbono puede proporcionar suficiente resistencia pero funciona mal en ambientes corrosivos, mientras que los sujetadores de acero inoxidable pueden ofrecer una resistencia a la corrosión superior pero menor resistencia en ciertos grados.

Hilos gruesos versus hilos finos

La selección del paso de rosca es otra decisión de diseño importante.

Las roscas gruesas tienen un paso mayor y un perfil de rosca más profundo, lo que las hace más fáciles de fabricar y más resistentes a daños durante el montaje.

Las ventajas de los hilos gruesos incluyen:

• Instalación más rápida

• Resistencia mejorada al decapado

• Mejor rendimiento en materiales más blandos

• Mayor tolerancia a la contaminación

• Menor riesgo de fabricación

Las roscas finas ofrecen una mayor cantidad de roscas por unidad de longitud y se utilizan comúnmente en ensamblajes de precisión.

Las ventajas de los hilos finos incluyen:

• Mayor fuerza de sujeción

• Resistencia a las vibraciones mejorada

• Ajuste más preciso

• Mejor rendimiento en espacio de instalación limitado

Para la mayoría de los componentes mecanizados por CNC de aluminio, generalmente se prefieren las roscas gruesas porque proporcionan un acoplamiento más confiable y un menor riesgo de dañar la rosca.

Prevención de la corrosión y reacciones galvánicas

La selección de sujetadores también debe considerar la resistencia a la corrosión y la compatibilidad del material.

Un error común es emparejar metales diferentes sin evaluar los riesgos de corrosión galvánica.

Los ejemplos incluyen:

• Elementos de sujeción de acero inoxidable en componentes de aluminio.

• Fijaciones de titanio en estructuras de aluminio.

• Sujetadores de acero al carbono expuestos a la humedad.

Cuando dos metales diferentes están en contacto eléctrico y expuestos a un electrolito como agua o humedad, puede ocurrir corrosión galvánica.

Las posibles soluciones incluyen:

• Aplicar revestimientos protectores

• Usando arandelas aislantes

• Seleccionar materiales compatibles

• Agregar tratamientos superficiales resistentes a la corrosión

Los ingenieros deben considerar el entorno operativo durante la fase de diseño inicial en lugar de abordar los problemas de corrosión una vez que comienza la producción.

Selección de sujetadores para componentes de aluminio

El aluminio es uno de los materiales más comúnmente mecanizados, pero su resistencia al corte relativamente baja requiere una atención especial al seleccionar los sujetadores.

Las recomendaciones clave incluyen:

• Utilice perfiles de hilo grueso siempre que sea posible.

• Aumente la longitud de enganche del hilo a aproximadamente 1,5 veces el diámetro.

• Evite un par de apriete excesivo.

• Considere insertos roscados para ensambles de ciclo alto.

• Evalúe cuidadosamente los requisitos de extracción.

El montaje y desmontaje repetidos pueden desgastar gradualmente las roscas de aluminio, lo que reduce la confiabilidad a largo plazo.

Para productos que requieren mantenimiento frecuente, los insertos roscados suelen proporcionar una solución más duradera.

¿Cuándo se deben utilizar insertos de rosca?

Los insertos roscados están diseñados para fortalecer las conexiones roscadas y mejorar la resistencia al desgaste.

Los tipos de plaquitas comunes incluyen:

• Insertos de alambre helicoidales (Helicoils)

• Insertos roscados sólidos

• Keenserts

• Inserciones a presión

• Insertos termofijados para plásticos

Los insertos de hilo son particularmente valiosos cuando:

• Se utilizan materiales blandos.

• Se espera un montaje frecuente.

• Se requieren altas cargas de sujeción

• La reparabilidad del hilo es importante

• Una larga vida útil es fundamental

Aunque los insertos añaden costos de fabricación y ensamblaje, pueden mejorar significativamente la confiabilidad a largo plazo en aplicaciones exigentes.

Roscas roscadas directamente frente a inserciones de roscas

Los ingenieros a menudo se enfrentan a la decisión entre roscas roscadas directamente e insertos roscados.

Para piezas prototipo y aplicaciones de ciclo bajo, las roscas roscadas directamente suelen ser suficientes.

Para componentes de producción sujetos a ensamblajes repetidos o cargas elevadas, los insertos pueden proporcionar una mejor solución a largo plazo.

Consideraciones de acceso y montaje de sujetadores

La selección de sujetadores también debe tener en cuenta la accesibilidad del ensamblaje.

Las preguntas que los ingenieros deben considerar incluyen:

• ¿Las herramientas de instalación pueden llegar fácilmente al sujetador?

• ¿Hay suficiente espacio para apretar?

• ¿Se requerirá acceso de mantenimiento en el futuro?

• ¿Se puede instalar el sujetador sin dañar las características circundantes?

La mala accesibilidad suele aumentar el tiempo de montaje y los costes de mantenimiento.

En algunos casos, modificar el tipo de sujetador o la ubicación de la rosca puede simplificar el ensamblaje sin afectar el rendimiento.

La estandarización mejora la eficiencia de la fabricación

La estandarización de las especificaciones de sujetadores en toda una familia de productos ofrece varios beneficios:

• Requisitos de inventario reducidos

• Adquisición simplificada

• Menor complejidad de montaje

• Soporte de mantenimiento mejorado

• Configuración de producción más rápida

Siempre que sea posible, los ingenieros deben minimizar la cantidad de tipos de sujetadores únicos utilizados dentro de un conjunto.

Este enfoque no sólo reduce los costos de fabricación sino que también mejora la capacidad de servicio a largo plazo.

Fabricantes que proporcionan Las soluciones avanzadas de fabricación CNC a menudo recomiendan la estandarización de los sujetadores durante las revisiones DFM porque mejora la eficiencia durante todo el ciclo de vida del producto.

Construcción de conjuntos roscados confiables

Los ensamblajes roscados exitosos dependen de algo más que la geometría de la rosca.

Los diseños más confiables combinan:

• Materiales de fijación adecuados

• Estándares de hilo compatibles

• Duraciones de compromiso adecuadas

• Prácticas de diseño resistentes a la corrosión

• Buena accesibilidad de montaje

• Estrategias de fijación específicas para cada aplicación

Al seleccionar sujetadores basándose en requisitos funcionales en lugar de solo en la conveniencia, los ingenieros pueden mejorar la confiabilidad del producto, reducir las preocupaciones de mantenimiento y crear conjuntos más robustos.

En la siguiente sección, exploraremos cómo cambian los requisitos de diseño de roscas en diferentes materiales, incluidos aluminio, acero inoxidable, titanio, latón y plásticos de ingeniería.

Recomendaciones de diseño de hilos para diferentes materiales

No todos los materiales responden de la misma manera a las características roscadas. La resistencia, dureza, ductilidad y resistencia al desgaste del material influyen en el rendimiento de las roscas durante el mecanizado y durante toda la vida útil del producto.

Un diseño de rosca que funciona bien en acero puede fallar prematuramente en aluminio, mientras que una especificación de rosca adecuada para acero inoxidable puede crear desafíos de fabricación innecesarios cuando se aplica a plásticos o titanio.

Por esta razón, los ingenieros deben adaptar las estrategias de diseño de roscas en función de las propiedades del material original en lugar de aplicar un enfoque único para todos.

Diseño de roscas para piezas de aluminio

El aluminio es uno de los materiales más utilizados en el mecanizado CNC debido a su excelente maquinabilidad, características livianas y resistencia a la corrosión.

Sin embargo, las roscas de aluminio son más susceptibles a pelarse que las de acero debido a la menor resistencia al corte del material.

Al diseñar elementos roscados en componentes de aluminio, considere las siguientes pautas:

• Utilice un enganche de rosca de aproximadamente 1,5× de diámetro.

• Prefiera pasos de rosca gruesos cuando sea posible.

• Evite un par de apriete excesivo.

• Mantenga un espesor de pared suficiente alrededor de los orificios roscados.

• Considere insertos roscados para ensambles de ciclo alto.

Los ejemplos comunes incluyen:

Para conjuntos que requieren mantenimiento frecuente, los insertos roscados a menudo proporcionan mayor durabilidad que aumentar la profundidad de la rosca.

Diseño de roscas para piezas de acero inoxidable

El acero inoxidable proporciona una excelente resistencia a la corrosión y buena resistencia mecánica, lo que lo convierte en una opción popular para aplicaciones industriales, médicas y marinas.

En comparación con el aluminio, las roscas de acero inoxidable generalmente requieren menos longitud de enganche.

Las pautas recomendadas incluyen:

• Utilice un compromiso de aproximadamente 1,0× de diámetro.

• Evite profundidades de hilo innecesarias.

• Utilice una lubricación adecuada durante el montaje.

• Considere estrategias de prevención irritantes.

• Asegúrese de seleccionar materiales de sujetadores compatibles.

Uno de los desafíos más importantes con los conjuntos de acero inoxidable es el desgaste de las roscas.

El desgaste de las roscas se produce cuando la fricción provoca la transferencia de material entre las roscas coincidentes, lo que puede provocar agarrotamiento durante el montaje o desmontaje.

Para reducir el riesgo de irritación:

• Utilice compuestos antiagarrotamiento.

• Evite velocidades de apriete excesivas.

• Considere los sujetadores recubiertos.

• Utilice combinaciones de materiales diferentes cuando corresponda.

Diseño de roscas para piezas de acero al carbono y acero aleado

El acero ofrece algunas de las roscas internas más resistentes y duraderas disponibles en componentes mecanizados por CNC.

Debido a su alta resistencia, el acero generalmente requiere menos roscado que los materiales más blandos.

Las recomendaciones típicas incluyen:

• Utilice un compromiso de aproximadamente 1,0× de diámetro.

• Los agujeros roscados estándar suelen ser suficientes.

• Rara vez se requieren insertos de rosca a menos que la reparabilidad sea importante.

• Generalmente se prefieren pasos de rosca estándar.

Los componentes de acero a menudo brindan una excelente resistencia a la extracción sin requerir características de rosca profunda.

Como resultado, sobrediseñar la profundidad de la rosca en piezas de acero frecuentemente aumenta los costos de mecanizado sin producir ganancias de resistencia significativas.

Diseño de roscas para componentes de titanio

El titanio se utiliza ampliamente en aplicaciones aeroespaciales, médicas, de deportes de motor y de ingeniería de alto rendimiento debido a su excepcional relación resistencia-peso y resistencia a la corrosión.

Sin embargo, el titanio presenta desafíos de mecanizado únicos.

Los ingenieros que diseñan elementos roscados en titanio deben considerar:

• Las tasas de desgaste de las herramientas son significativamente mayores que en el aluminio.

• Los ciclos de mecanizado de roscas suelen ser más largos.

• La generación de calor puede afectar la calidad del hilo.

• Los riesgos de irritación pueden aumentar durante el montaje.

Las prácticas recomendadas incluyen:

• Especificaciones de rosca estandarizadas.

• Parámetros de corte adecuados.

• Par de montaje controlado.

• Consideraciones sobre el tratamiento superficial.

• Adecuados rasgos de relieve del hilo.

Dado que el mecanizado de titanio es relativamente caro, el diseño de roscas que facilite la producción adquiere especial importancia.

Diseño de roscas para componentes de latón

El latón se utiliza con frecuencia para sistemas eléctricos, componentes de instrumentación, equipos de manipulación de fluidos y aplicaciones decorativas.

Las ventajas de los hilos de latón incluyen:

• Buena maquinabilidad

• Excelente resistencia a la corrosión

• Características de baja fricción

• Buena estabilidad dimensional

Las recomendaciones típicas incluyen:

• Longitudes de enganche de rosca estándar.

• Formas de hilo convencionales.

• Evite un par de apriete excesivo.

• Considere cuidadosamente los requisitos de carga de montaje.

Aunque el latón es relativamente fácil de mecanizar, la resistencia de la rosca es generalmente menor que la del acero y debe evaluarse en consecuencia.

Diseño de roscas para componentes plásticos

Los plásticos requieren una consideración especial porque su comportamiento mecánico difiere significativamente del de los metales.

Los desafíos asociados con los hilos de plástico incluyen:

• Menor resistencia del hilo

• deformación por fluencia

• Desgaste durante el montaje repetido

• Efectos de la expansión térmica

Las pautas recomendadas incluyen:

• Utilice longitudes de encaje de aproximadamente 2× de diámetro o más.

• Minimizar el par de apriete.

• Evite pasos de rosca finos.

• Considere inserciones termofijadas o roscadas.

• Diseño para montaje repetido cuando sea necesario.

Para productos de ciclo alto, los insertos suelen proporcionar una solución más confiable que los orificios de plástico roscados directamente.

Comparación del encaje de rosca recomendado por material

La siguiente tabla resume las recomendaciones comunes de acoplamiento de roscas para piezas mecanizadas por CNC.

Estos valores proporcionan un punto de partida práctico para la mayoría de las aplicaciones de ingeniería.

Los requisitos reales pueden variar dependiendo de:

• Grado de sujetador

• Condiciones de carga

• Factores de seguridad

• Exposición ambiental

• Frecuencia de montaje

Selección de materiales y fabricabilidad

La elección del material influye mucho más que el rendimiento mecánico.

También afecta:

• Calidad del hilo

• Vida útil de la herramienta

• tiempo de mecanizado

• Costo de producción

• Fiabilidad de montaje

Por ejemplo, el aluminio generalmente ofrece una excelente maquinabilidad, pero puede requerir longitudes de enganche más largas. El titanio proporciona una resistencia excepcional pero aumenta la complejidad del mecanizado y los costos de herramientas. Los plásticos simplifican la reducción de peso pero a menudo requieren estrategias de refuerzo adicionales.

Al evaluar las características de las roscas, los ingenieros deben considerar tanto el rendimiento del producto como la eficiencia de fabricación.

Fabricantes que ofrecen Las capacidades complejas de mecanizado de precisión revisan con frecuencia los requisitos de rosca específicos del material durante las evaluaciones DFM para garantizar que el diseño final equilibre la resistencia, el costo y la capacidad de fabricación.

Seleccionar la mejor estrategia de hilo para su material

El diseño exitoso de hilos comienza con la comprensión del comportamiento del material original.

En lugar de aplicar las mismas especificaciones de rosca en todos los componentes, los ingenieros deben adaptar las longitudes de acoplamiento, las formas de las roscas y las estrategias de fijación para que coincidan con las propiedades del material.

Al considerar los requisitos específicos del material en las primeras etapas del proceso de diseño, los fabricantes pueden mejorar la confiabilidad del ensamblaje, reducir el riesgo de mecanizado y optimizar la eficiencia de la producción.

La siguiente sección examina los métodos de fabricación utilizados para crear roscas, incluido el roscado, el fresado de roscas, el roscado de un solo punto y otros procesos comúnmente utilizados en el mecanizado CNC.

Métodos de fabricación de roscas CNC.

La calidad del hilo depende no sólo del diseño sino también del método de fabricación utilizado para crear los hilos. Los diferentes procesos de mecanizado ofrecen distintos niveles de precisión, flexibilidad, velocidad de producción y rentabilidad.

Seleccionar el método de fabricación de roscas más adecuado puede mejorar la consistencia dimensional, reducir los riesgos de mecanizado y optimizar los costos generales de producción.

Durante la planificación de la producción, los fabricantes suelen evaluar factores como el tamaño de la rosca, el tipo de material, el volumen de producción, los requisitos de tolerancia y la geometría de la pieza antes de determinar el proceso de roscado más adecuado.

Roscado: el método más común para roscas internas

El roscado es el proceso más utilizado para producir roscas internas en componentes mecanizados por CNC.

El proceso utiliza un grifo de corte o formación para crear roscas dentro de un orificio previamente perforado.

Las ventajas del tapping incluyen:

• Tiempos de ciclo rápidos

• Bajos costos de herramientas

• Excelente eficiencia para tamaños de rosca estándar

• Adecuado para producción de gran volumen

• Requisitos de programación simples

Las aplicaciones típicas incluyen:

• Orificios roscados M3 a M12

• Cajas electrónicas

• Equipos industriales

• Componentes automotrices

• Conjuntos mecánicos generales.

Debido a su velocidad y rentabilidad, el roscado suele ser el método preferido para roscas internas estándar.

Sin embargo, el tapping también presenta varias limitaciones:

• Mayor riesgo de rotura de herramientas

• Flexibilidad reducida para tamaños de rosca personalizados

• Evacuación de virutas más exigente en agujeros ciegos

• Mayor sensibilidad a materiales difíciles.

Por estos motivos, es posible que el roscado no siempre sea la solución óptima para piezas complejas o de alto valor.

Fresado de roscas: mayor flexibilidad y control de procesos

El fresado de roscas utiliza un cortador giratorio que sigue una trayectoria helicoidal para generar geometría de rosca.

A diferencia del roscado, el perfil de la rosca se crea mediante interpolación CNC controlada.

Las ventajas del fresado de roscas incluyen:

• Excelente control dimensional

• Riesgo reducido de falla catastrófica de la herramienta

• Capacidad para mecanizar múltiples tamaños de hilo

• Mejor rendimiento en materiales difíciles

• Evacuación de viruta mejorada

• Adecuado para roscas de gran diámetro

El fresado de roscas es especialmente valioso cuando se producen:

• Grandes agujeros roscados

• Roscas para agujeros ciegos

• Componentes aeroespaciales de alto valor

• Piezas de titanio

• Componentes de acero inoxidable

• Prototipos y piezas de producción de bajo volumen.

Fabricantes con Las tecnologías avanzadas de fresado CNC a menudo prefieren el fresado de roscas para características roscadas críticas porque proporciona mayor confiabilidad y flexibilidad del proceso.

Roscado versus fresado de roscas

Una de las preguntas más comunes que hacen los ingenieros es si se debe utilizar roscado o fresado de rosca.

La respuesta depende de la aplicación.

En general:

• Se prefiere el roscado para roscas de producción estándar.

• Se prefiere el fresado de roscas para características roscadas complejas, grandes o críticas.

La opción más rentable no siempre es el proceso más rápido. Los fabricantes a menudo evalúan la confiabilidad general del proceso en lugar de solo la velocidad de mecanizado.

Roscado de un solo punto para roscas externas

Las roscas externas se producen comúnmente mediante operaciones de roscado de un solo punto en tornos CNC.

En este proceso, una herramienta de roscado corta progresivamente el perfil del hilo mediante múltiples pasadas.

Las ventajas incluyen:

• Alta precisión dimensional

• Excelente control de perfil

• Adecuado para formas de hilo personalizadas

• Efectivo para roscas de gran diámetro

• Compatible con una amplia gama de materiales.

Las aplicaciones típicas incluyen:

• Ejes roscados

• Accesorios hidráulicos

• Conectores

• Adaptadores de precisión

• Hardware aeroespacial

El roscado de un solo punto sigue siendo uno de los métodos más versátiles para producir roscas exteriores.

Hilo rodante

El laminado de hilo se diferencia de los procesos de corte porque el material se desplaza en lugar de eliminarse.

El proceso forma hilos mediante deformación plástica.

Los beneficios incluyen:

• Fuerza del hilo mejorada

• Mejor acabado superficial

• Mayor resistencia a la fatiga

• Tasas de producción más rápidas

• Sin generación de chips

Sin embargo, el laminado de hilos generalmente se limita a materiales y escenarios de producción específicos.

Se utiliza más comúnmente para:

• sujetadores

• Studs

• Componentes de producción de alto volumen

Debido a que se requieren herramientas especializadas, el laminado de roscas es menos común en entornos de mecanizado CNC personalizados.

Fabricación de hilos en materiales difíciles

Algunos materiales requieren consideración adicional durante el mecanizado de roscas.

Los ejemplos incluyen:

Al mecanizar estos materiales, los fabricantes podrán ajustar:

• Velocidades de corte

• Tasas de alimentación

• Geometrías de herramientas

• Estrategias de refrigerante

• Métodos de enhebrado

Seleccionar el proceso de fabricación adecuado se vuelve cada vez más importante a medida que aumenta la complejidad del material.

Cómo influye la geometría de la pieza en la fabricación de roscas

Las decisiones de fabricación de roscas también se ven afectadas por la geometría de la pieza.

Los ingenieros a menudo se centran en las especificaciones de roscas y pasan por alto las limitaciones de accesibilidad y mecanizado.

Los factores que pueden influir en la selección del proceso incluyen:

• Cavidades profundas

• Bolsillos estrechos

• Superficies en ángulo

• Espacio libre para herramientas limitado

• Estructuras de paredes delgadas

• Funciones multieje

Las geometrías complejas pueden requerir estrategias de mecanizado especializadas para mantener la calidad de la rosca.

Los componentes con características roscadas en ángulo o de difícil acceso a menudo se benefician de Experiencia en mecanizado simultáneo de 5 ejes , que permite una mejor orientación de la herramienta y una mayor flexibilidad de mecanizado.

Consideraciones sobre los costos de fabricación

Los diferentes métodos de roscado pueden tener un impacto significativo en el costo de producción.

Los factores que afectan el costo incluyen:

• Requisitos de herramientas

• tiempo de mecanizado

• Complejidad de configuración

• Requisitos de inspección

• Riesgo de chatarra

• Maquinabilidad de materiales

Por ejemplo:

• Los orificios roscados estándar generalmente ofrecen el costo más bajo.

• El fresado de roscas puede aumentar el tiempo del ciclo pero reducir el riesgo de desechos.

• Los perfiles de rosca personalizados a menudo requieren configuración e inspección adicionales.

La solución más económica depende del equilibrio entre el volumen de producción, los requisitos de calidad y el riesgo de fabricación.

Por qué las revisiones de DFM son importantes para la fabricación de hilos

Los problemas relacionados con los subprocesos se encuentran entre los hallazgos más comunes durante las evaluaciones de DFM.

Los fabricantes evalúan habitualmente:

• Selección del tamaño del hilo

• Accesibilidad del agujero

• Profundidad de compromiso

• Compatibilidad de materiales

• Espacio libre de herramientas

• Estandarización de hilos

La identificación temprana de posibles desafíos de fabricación puede evitar costosas revisiones posteriores en la producción.

Equipos que proporcionan El soporte de mecanizado CNC de extremo a extremo a menudo recomienda modificaciones de rosca que simplifican el mecanizado y mantienen el rendimiento funcional.

Elegir el método de fabricación de hilos adecuado

Ningún proceso de enhebrado es ideal para todas las aplicaciones.

El éxito en la fabricación de hilos depende de seleccionar el proceso que mejor se adapte a:

• Características de los materiales

• Volumen de producción

• Tamaño del hilo

• Requisitos de precisión

• Geometría de la pieza

• Objetivos de costos

Al comprender las fortalezas y limitaciones del roscado, el fresado de roscas, el roscado de un solo punto y el laminado de roscas, los ingenieros pueden tomar decisiones de diseño informadas que mejoran tanto la capacidad de fabricación como el rendimiento del producto a largo plazo.

La siguiente sección se centra en las pautas de Diseño para Fabricabilidad (DFM) para características roscadas, incluidas consideraciones de espesor de pared, distancias de borde, requisitos de accesibilidad y prácticas de diseño comunes que reducen el costo de producción.

Directrices de DFM para funciones subprocesos

Diseñar hilos funcionales es sólo una parte del desafío de ingeniería. Igualmente importante es garantizar que las características roscadas se puedan fabricar de manera eficiente, consistente y rentable.

El diseño para la fabricabilidad (DFM) se centra en optimizar la geometría de la pieza para reducir la complejidad del mecanizado, minimizar los riesgos de producción y mejorar la eficiencia general de la fabricación. Las características roscadas se encuentran entre los elementos revisados ​​con más frecuencia durante las evaluaciones DFM porque cambios de diseño relativamente pequeños pueden tener un impacto significativo en el tiempo de mecanizado, los requisitos de herramientas y el costo del producto.

Al aplicar principios probados de DFM en las primeras etapas del desarrollo, los ingenieros pueden mejorar tanto el rendimiento del producto como la eficiencia de la producción.

Estandarice los tamaños de rosca siempre que sea posible

Una de las formas más sencillas de mejorar la capacidad de fabricación es estandarizar las especificaciones de rosca en todo el conjunto.

El uso de un número limitado de tamaños de rosca proporciona varias ventajas:

• Requisitos de herramientas reducidos

• Configuración de la máquina más rápida

• Procedimientos de inspección simplificados

• Abastecimiento de sujetadores mejorado

• Menor complejidad del inventario

• Mantenimiento y reparación más sencillos

Por ejemplo, un producto que utiliza únicamente roscas M4, M6 y M8 suele ser más fácil de fabricar y soportar que un diseño que contiene numerosos tamaños de rosca únicos.

Siempre que sea posible, los ingenieros deben evitar especificaciones de roscas personalizadas a menos que exista un requisito funcional claro.

Mantenga un espesor de pared adecuado alrededor de los orificios roscados

Los orificios roscados colocados demasiado cerca de las superficies exteriores pueden debilitar el material circundante y aumentar el riesgo de agrietamiento, deformación o falla de la rosca.

Un espesor de material adecuado alrededor de las características roscadas es esencial para:

• Fuerza del hilo

• Integridad estructural

• Estabilidad de mecanizado

• Durabilidad a largo plazo

Esta consideración adquiere particular importancia en componentes de aluminio y diseños de paredes delgadas.

Los ingenieros deben seguir lo establecido. Recomendaciones de diseño de espesor de pared para mecanizado CNC al colocar elementos roscados cerca de bordes, cavidades y superficies externas.

Como pauta general:

• Los tamaños de rosca más grandes requieren mayor material circundante.

• Las paredes delgadas pueden reducir la resistencia de la rosca.

• Las aplicaciones de carga elevada a menudo requieren refuerzo adicional.

El espesor de pared adecuado no sólo mejora el rendimiento mecánico sino que también reduce la vibración del mecanizado y mejora la consistencia dimensional.

Evite colocar hilos demasiado cerca de los bordes

Los orificios roscados ubicados cerca de los bordes de las piezas crean varios desafíos de fabricación.

Los riesgos potenciales incluyen:

• ruptura de material

• Calidad del hilo reducida

• Deflexión de la herramienta

• Debilitamiento estructural

• Mayores requisitos de inspección

Aunque las distancias exactas dependen del material y del tamaño de la rosca, los ingenieros deben dejar suficiente espacio libre en los bordes siempre que sea posible.

Si existen limitaciones de espacio, métodos de fijación alternativos, como inserciones roscadas o características de montaje rediseñadas, pueden proporcionar una mejor solución.

Diseño para una mejor accesibilidad a las herramientas

Incluso las roscas del tamaño correcto pueden resultar difíciles y costosas de fabricar cuando el acceso a las herramientas está restringido.

Los problemas de accesibilidad comunes incluyen:

• Bolsillos profundos

• Cavidades estrechas

• Altos muros circundantes

• Geometrías internas complejas

• Espacio libre limitado para el husillo

La mala accesibilidad a menudo aumenta el tiempo de mecanizado y puede requerir herramientas especializadas.

Componentes diseñados usando Los principios de geometría de piezas fáciles de mecanizar generalmente permiten una producción de roscas más eficiente y mejoran la confiabilidad general de la fabricación.

Minimiza la profundidad del hilo innecesaria

Uno de los ejemplos más comunes de ingeniería excesiva es la profundidad excesiva del hilo.

Como se analizó anteriormente, aumentar la participación más allá de los valores recomendados rara vez proporciona mejoras proporcionales en la fuerza.

Sin embargo, las roscas más profundas suelen provocar:

• Tiempos de ciclo más largos

• Mayor desgaste de herramientas

• Mayores costes de mecanizado

• Mayores riesgos de explotación

• Reducción de la eficiencia del proceso

Para la mayoría de las aplicaciones:

• Acero: aproximadamente 1× diámetro

• Aluminio: aproximadamente 1,5× diámetro

• Plásticos: aproximadamente 2× diámetro

Estos valores proporcionan suficiente compromiso para la mayoría de los conjuntos roscados.

Diseñar roscas más profundas simplemente porque hay espacio adicional disponible generalmente ofrece pocos beneficios prácticos.

Considere la geometría de las esquinas internas

Los elementos roscados suelen colocarse dentro de bolsillos, áreas de montaje empotradas y otras geometrías internas.

Cuando las esquinas internas son demasiado afiladas, el mecanizado se vuelve más difícil porque las herramientas de corte no pueden crear esquinas internas perfectamente cuadradas.

Como resultado, los diseñadores deberían considerar Estrategias de optimización del radio de las esquinas internas al crear elementos de montaje roscados dentro de cavidades y cavidades cerradas.

Los beneficios incluyen:

• Acceso a herramientas mejorado

• Mecanizado más rápido

• Mejor acabado superficial

• Desgaste reducido de herramientas

• Menor costo de fabricación

Esta consideración se vuelve especialmente importante para componentes que contienen múltiples orificios roscados dentro de huecos mecanizados.

Diseñe características roscadas teniendo en cuenta la fabricación de orificios

La calidad del hilo depende en gran medida de la calidad del orificio creado antes de comenzar el roscado.

Problemas como:

• Diámetro incorrecto del orificio piloto

• Espacio libre inferior insuficiente

• Mala evacuación de virutas

• Profundidad de agujero inadecuada

puede afectar negativamente el rendimiento final del hilo.

Los ingenieros deben aplicar Pautas de diseño de características de orificios CNC para garantizar que los orificios roscados se puedan fabricar de manera eficiente y consistente.

Las consideraciones importantes incluyen:

• Selección ciega o pasante

• Requisitos de profundidad del agujero

• Espacio libre del punto de perforación

• Rutas de evacuación de virutas

• Accesibilidad de herramientas

Muchos problemas de fabricación relacionados con las roscas se originan durante la creación del orificio y no durante la operación de roscado en sí.

Reduzca la cantidad de sujetadores únicos

DFM no se limita a consideraciones de mecanizado.

La eficiencia del montaje también juega un papel importante.

Reducir la cantidad de sujetadores únicos dentro de un producto puede brindar importantes beneficios:

• Montaje más rápido

• Inventario reducido

• Costos de adquisición más bajos

• Mantenimiento simplificado

• Errores de montaje reducidos

Siempre que sea posible, los ingenieros deben estandarizar tanto los tamaños de rosca como los tipos de sujetadores en todo el producto.

Este enfoque a menudo mejora la eficiencia de fabricación durante todo el ciclo de vida del producto.

Evalúe los requisitos de varios ejes con antelación

No se puede acceder a algunas funciones roscadas mediante configuraciones de mecanizado de 3 ejes convencionales.

Los ejemplos incluyen:

• Orificios roscados en ángulo

• Geometrías compuestas

• Funciones empotradas profundamente

• Componentes multicara

En estas situaciones, es posible que se requieran estrategias de mecanizado avanzadas.

Fabricantes que ofrecen Las soluciones complejas de mecanizado multieje a menudo pueden producir estas características de manera más eficiente al reducir las configuraciones y mejorar la orientación de la herramienta.

La evaluación temprana de estos requisitos ayuda a evitar costosos rediseños durante la producción.

DFM trata de equilibrar el rendimiento y la capacidad de fabricación

Los mejores diseños roscados no son necesariamente los más fuertes ni los más complejos.

Son los diseños que cumplen con los requisitos funcionales sin dejar de ser prácticos de fabricar.

Las características roscadas fáciles de producir generalmente incluyen:

• Tamaños de hilo estandarizados

• Duraciones de participación adecuadas

• Grosor de pared adecuado

• Buena accesibilidad a las herramientas

• Geometría adecuada del agujero

• Estrategias de montaje eficientes

Al incorporar estos principios de DFM en las primeras etapas del proceso de diseño, los ingenieros pueden mejorar la calidad de las roscas, reducir los costos de producción y acelerar los plazos de fabricación.

La siguiente sección examina los errores más comunes en el diseño de roscas que cometen los ingenieros y proporciona recomendaciones prácticas para evitar costosos problemas de fabricación y montaje.

Errores comunes en el diseño de hilos y cómo evitarlos

Incluso los ingenieros experimentados encuentran ocasionalmente problemas relacionados con subprocesos durante el desarrollo de productos. En muchos casos, el problema no es la rosca en sí, sino cómo interactúa la característica roscada con las propiedades del material, los requisitos de ensamblaje y las restricciones de fabricación.

Durante las revisiones de Diseño para Manufacturabilidad (DFM), las características roscadas se encuentran entre los elementos revisados ​​con mayor frecuencia porque las pequeñas decisiones de diseño pueden afectar significativamente la eficiencia del mecanizado, el rendimiento del ensamblaje y la confiabilidad a largo plazo.

Comprender los errores de diseño de roscas más comunes ayuda a los ingenieros a evitar costos innecesarios, reducir los riesgos de producción y mejorar el rendimiento del producto desde las primeras etapas de diseño.

Error n.º 1: especificar una interacción excesiva del hilo

Uno de los conceptos erróneos más comunes es que los hilos más profundos siempre crean ensamblajes más fuertes.

Como se analizó anteriormente, la resistencia del hilo no aumenta proporcionalmente con la longitud del enganche.

Una profundidad excesiva del hilo a menudo resulta en:

• Ciclos de mecanizado más largos

• Mayor desgaste de herramientas

• Mayores costos de producción

• Mayores riesgos de explotación

• Evacuación de virutas más difícil

Para la mayoría de las aplicaciones:

Diseñar profundidades de rosca mucho más allá de estos valores rara vez produce mejoras significativas en el rendimiento.

Error n.º 2: utilizar orificios ciegos cuando los orificios pasantes son aceptables

Los agujeros ciegos a menudo se seleccionan por defecto sin considerar las implicaciones de fabricación.

En comparación con los agujeros pasantes, los agujeros ciegos generalmente:

• Aumentar los desafíos de evacuación de virutas

• Aumentar el riesgo de rotura de herramientas

• Requiere espacio inferior adicional

• Aumentar la complejidad del mecanizado

• Ampliar los tiempos de ciclo

Siempre que los requisitos funcionales lo permitan, los orificios pasantes suelen proporcionar una solución más sencilla de fabricación.

Los ingenieros deben evaluar si realmente es necesario un agujero ciego antes de finalizar el diseño.

Error #3: Ignorar los requisitos de diseño del agujero

La calidad del hilo depende en gran medida del agujero creado antes de comenzar el roscado.

Los problemas comunes relacionados con los agujeros incluyen:

• Diámetro incorrecto del orificio piloto

• Espacio libre inferior insuficiente

• Mala evacuación de virutas

• Profundidad excesiva del agujero

• Acceso inadecuado a las herramientas

Muchos de estos problemas se pueden evitar siguiendo las normas establecidas. pautas de preparación de características roscadas durante la etapa de diseño del orificio.

Cuando se optimiza la geometría del orificio, la calidad de la rosca y la consistencia de fabricación generalmente también mejoran.

Error #4: Seleccionar tamaños de hilo no estándar

A veces son necesarias especificaciones de hilo personalizadas, pero no deberían convertirse en la opción predeterminada.

Los tamaños de rosca no estándar suelen provocar:

• Requisitos de herramientas especializadas

• Tiempos de configuración más largos

• Mayor complejidad de la inspección

• Mayores costos de adquisición

• Disponibilidad reducida de sujetadores

Siempre que sea posible, los ingenieros deben utilizar estándares de rosca unificados o métricos comúnmente disponibles.

La estandarización mejora tanto la capacidad de fabricación como la capacidad de servicio a largo plazo.

Error n.º 5: colocar los hilos demasiado cerca de los bordes

Los agujeros roscados colocados cerca de los bordes pueden debilitar el material circundante y crear desafíos de fabricación.

Las posibles consecuencias incluyen:

• Agrietamiento

• ruptura de material

• Fuerza del hilo reducida

• Distorsión durante el mecanizado

• Menor confiabilidad del ensamblaje

El riesgo es aún mayor en materiales más blandos como el aluminio y los plásticos.

Proporcionar una distancia adecuada al borde mejora tanto el rendimiento estructural como la calidad de la rosca.

Error #6: Material insuficiente alrededor de las características roscadas

Los agujeros roscados requieren suficiente material circundante para soportar las fuerzas de carga.

Los diseños con paredes delgadas suelen experimentar:

• Fuerza de extracción reducida

• Deformación local

• pelado de hilos

• Fallas relacionadas con vibraciones

Los ingenieros deben aplicar prácticas de diseño de soporte de material para características roscadas al colocar orificios roscados en componentes livianos o con espacio limitado.

Esta consideración es particularmente importante para carcasas de aluminio y piezas mecanizadas de paredes delgadas.

Error nº 7: pasar por alto la accesibilidad de las herramientas

Un hilo puede parecer perfectamente funcional en CAD, pero sigue siendo difícil de fabricar.

Los problemas de accesibilidad ocurren comúnmente cuando las funciones de subprocesos se colocan en el interior:

• Bolsillos profundos

• Cavidades estrechas

• Ubicaciones de montaje empotrado

• Geometrías internas complejas

La mala accesibilidad a menudo resulta en:

• Tiempos de ciclo más largos

• Configuraciones adicionales

• Herramientas especializadas

• Aumento de los costos de fabricación.

Diseños desarrollados utilizando Las estrategias de diseño CNC eficientes generalmente logran una mejor capacidad de fabricación y una calidad de rosca más consistente.

Error #8: Elegir el sujetador incorrecto para el material

Incluso los hilos bien diseñados pueden fallar si se combinan con sujetadores inadecuados.

Los ejemplos comunes incluyen:

• Hilos finos en aluminio suave.

• Combinaciones de materiales propensos a la corrosión

• Elementos de sujeción demasiado resistentes en materiales débiles

• Sujetadores que requieren un torque excesivo

La selección de sujetadores siempre debe considerar:

• Resistencia del material

• Exposición ambiental

• Requisitos de servicio

• Frecuencia de mantenimiento

El rendimiento de la rosca depende de todo el sistema de fijación, no sólo del orificio roscado.

Error n.º 9: ignorar las inserciones de roscas en ensamblajes de ciclo alto

Algunos ingenieros intentan compensar los problemas de desgaste aumentando la profundidad de la rosca.

Sin embargo, el montaje y desmontaje repetidos pueden eventualmente dañar las roscas independientemente de la longitud de enganche.

Se deben considerar las inserciones de hilo cuando:

• Se espera un mantenimiento frecuente.

• Se requiere una larga vida útil

• Se utilizan materiales blandos.

• Hay altas cargas de sujeción presentes

En muchas situaciones, los insertos proporcionan una solución a largo plazo más confiable que las roscas más profundas.

Error #10: Diseñar sin insumos de fabricación

Quizás el error más costoso sea diseñar características roscadas sin considerar los requisitos de fabricación.

Los ingenieros suelen optimizar para:

• Rendimiento mecánico

• Restricciones de espacio

• Requisitos de montaje

mientras contempla:

• Accesibilidad de herramientas

• Estrategia de mecanizado

• Costo de producción

• Requisitos de inspección

• Fiabilidad del proceso

Colaborar con los equipos de fabricación en las primeras etapas del desarrollo ayuda a identificar problemas potenciales antes de que comience la producción.

Fabricantes que ofrecen Los servicios de producción CNC respaldados por ingeniería frecuentemente brindan recomendaciones DFM que mejoran tanto la capacidad de fabricación como el rendimiento del producto.

Un enfoque preventivo siempre es menos costoso

La mayoría de los problemas de fabricación relacionados con hilos comparten una característica: son significativamente más fáciles y menos costosos de corregir durante el diseño que durante la producción.

Un diseño de hilo exitoso debe equilibrar:

• Resistencia mecánica

• Fiabilidad de montaje

• Comportamiento de los materiales

• Eficiencia de fabricación

• Objetivos de costos

Al comprender y evitar estos errores comunes, los ingenieros pueden crear funciones roscadas que funcionen de manera confiable y al mismo tiempo sigan siendo prácticas y rentables de fabricar.

En la siguiente sección, examinaremos cómo las decisiones de diseño de roscas influyen directamente en el costo de mecanizado, la eficiencia de producción, los requisitos de herramientas y la economía general del proyecto.

Cómo el diseño de roscas afecta el costo de mecanizado y la eficiencia de producción

Las características roscadas pueden parecer pequeños detalles dentro de un componente más grande, pero a menudo tienen un impacto mensurable en el costo de fabricación, el tiempo de mecanizado, los requisitos de herramientas y la eficiencia general de la producción.

En muchos proyectos de mecanizado CNC, las decisiones relacionadas con los hilos influyen mucho más que el rendimiento del ensamblaje. Factores como la profundidad de la rosca, la geometría del orificio, la estandarización de la rosca, la selección de materiales y el método de fabricación pueden afectar directamente los tiempos de ciclo y la economía de producción.

Comprender estos factores de costos permite a los ingenieros tomar decisiones de diseño informadas que equilibren los requisitos de rendimiento con la eficiencia de fabricación.

Por qué las características roscadas aumentan el tiempo de mecanizado

A diferencia de los simples agujeros perforados, las características roscadas requieren operaciones de mecanizado adicionales.

Dependiendo de la aplicación, la producción de hilos puede implicar:

• Perforación

• escariado

• tocando

• fresado de roscas

• Desbarbado

• Inspección

Cada operación añade tiempo al proceso de fabricación.

Por ejemplo, producir un orificio perforado estándar puede requerir solo unos segundos, mientras que crear una característica roscada de precisión a menudo requiere múltiples operaciones y verificación de calidad adicional.

A medida que aumenta la cantidad de hilo, el tiempo total de mecanizado puede aumentar significativamente.

Profundidad del hilo y tiempo del ciclo

Uno de los factores de coste que más se pasa por alto es la profundidad excesiva del hilo.

Muchos ingenieros suponen que agregar un mayor compromiso de hilo tiene poco efecto en la producción.

En realidad, los hilos más profundos suelen requerir:

• Ciclos de roscado más largos

• Mayor tiempo de fresado de roscas

• Evacuación adicional de virutas

• Mayor desgaste de herramientas

• Mayor riesgo de fallo de la herramienta

Por ejemplo:

El tiempo de mecanizado adicional asociado con una profundidad excesiva de la rosca puede volverse sustancial en la producción de volumen medio y alto.

La estandarización reduce el costo de fabricación

Las especificaciones de rosca estandarizadas simplifican casi todos los aspectos de la producción.

Los beneficios incluyen:

• Inventario de herramientas reducido

• Tiempos de configuración más rápidos

• Programación simplificada

• Inspección más fácil

• Abastecimiento de sujetadores mejorado

• Costos de adquisición más bajos

Por el contrario, los conjuntos que contienen numerosos tamaños de rosca personalizados suelen requerir:

• Herramientas adicionales

• Medidores especializados

• Operaciones de configuración adicionales

• Mayor gestión de inventario

El uso de una gama más pequeña de tamaños de rosca estándar generalmente mejora la eficiencia de fabricación durante todo el ciclo de vida del producto.

Agujeros ciegos versus agujeros pasantes

El diseño del agujero también afecta el costo de fabricación.

Los agujeros pasantes generalmente ofrecen:

• Mejor evacuación de virutas

• Mecanizado más rápido

• Menor riesgo de extracción

• Mayor confiabilidad del proceso

Los agujeros ciegos suelen requerir:

• Consideraciones de autorización adicionales

• Gestión de chips más cuidadosa

• Parámetros de mecanizado más lentos

• Mayor atención de inspección

Siempre que los requisitos funcionales lo permitan, los agujeros pasantes pueden reducir tanto la complejidad del mecanizado como el riesgo de producción.

La selección de materiales influye en el costo del roscado

Las propiedades de los materiales juegan un papel importante en la economía de la fabricación de hilos.

Diferentes materiales requieren diferentes estrategias de mecanizado.

Los materiales más difíciles suelen aumentar:

• Desgaste de herramientas

• tiempo de mecanizado

• Requisitos de inspección

• Riesgo de chatarra

Al evaluar alternativas de diseño, los ingenieros deben considerar no sólo el rendimiento mecánico sino también las implicaciones de fabricación.

Consideraciones de costos de roscado versus fresado de roscas

El método de roscado seleccionado también puede afectar la economía general del proyecto.

El tapping generalmente proporciona:

• Tiempos de ciclo más bajos

• Menores costos de herramientas

• Excelente rendimiento para roscas estándar.

El fresado de roscas generalmente proporciona:

• Mayor flexibilidad

• Precisión mejorada

• Menor riesgo de rotura

• Mejor rendimiento en materiales difíciles

La solución de menor costo depende del volumen de producción y los requisitos de la aplicación.

Para piezas de producción estándar, el roscado suele ser la opción más económica.

Para componentes críticos, los fabricantes que utilizan Los procesos avanzados de mecanizado de roscas pueden elegir el fresado de roscas para mejorar la confiabilidad y reducir el riesgo de desechos.

La geometría compleja puede aumentar los costos de fabricación de hilos

La ubicación del hilo importa.

Las características que aumentan la complejidad de la fabricación incluyen:

• Orificios roscados en ángulo

• Hilos empotrados profundos

• Cavidades estrechas

• Características roscadas de múltiples caras

• Acceso limitado a herramientas

Estas condiciones a menudo requieren:

• Configuraciones adicionales

• Fijación especializada

• Mecanizado multieje

• Tiempo de programación extendido

Piezas que requieren Las capacidades avanzadas de mecanizado de 5 ejes a menudo pueden reducir la complejidad de la configuración y mejorar la accesibilidad, pero la estrategia de fabricación aún debe considerarse durante la fase de diseño.

Las opciones de sujetadores afectan el costo total del producto

El impacto en el costo de las características roscadas se extiende más allá del mecanizado.

Las decisiones sobre los sujetadores también influyen:

• Gastos de adquisiciones

• Gestión de inventario

• Mano de obra de montaje

• Requisitos de mantenimiento

El uso de sujetadores estandarizados en todo un ensamblaje a menudo reduce los costos de propiedad a largo plazo.

Los beneficios incluyen:

• Disponibilidad mejorada

• Abastecimiento simplificado

• Inventario reducido

• Montaje más rápido

• Servicio de campo más sencillo

En muchos proyectos, la estandarización proporciona mayores ahorros de costos que las optimizaciones de mecanizado individuales.

Las revisiones de DFM identifican con frecuencia oportunidades de reducción de costos

Las características roscadas se evalúan de forma rutinaria durante las revisiones de DFM porque ofrecen numerosas oportunidades para la optimización de la fabricación.

Las recomendaciones comunes incluyen:

• Reducir la profundidad excesiva del hilo

• Estandarizar tamaños de hilo

• Mejorando la accesibilidad

• Aumentar las distancias al borde

• Simplificando la geometría del agujero

• Optimización de la selección de materiales

Muchos de estos cambios pueden reducir los costos de fabricación sin afectar la funcionalidad del producto.

Fabricantes que proporcionan El soporte de ingeniería CNC centrado en la producción a menudo identifica estas oportunidades antes de que comience la producción, lo que ayuda a los clientes a evitar costos y retrasos innecesarios.

Las decisiones sobre temas pequeños pueden tener un gran impacto en los costos

Las características roscadas pueden ocupar sólo una pequeña porción de un componente, pero con frecuencia influyen en una parte desproporcionada del esfuerzo de fabricación.

Opciones de diseño que involucran:

• Profundidad del hilo

• Cantidad de hilo

• Tipo de agujero

• Selección de materiales

• Método de fabricación

• Estandarización de sujetadores

pueden afectar colectivamente el tiempo de mecanizado, los costos de herramientas, la eficiencia del ensamblaje y el soporte del producto a largo plazo.

Al considerar estos factores en las primeras etapas del proceso de diseño, los ingenieros pueden crear características roscadas que no solo sean confiables y funcionales, sino que también estén optimizadas para una producción eficiente.

En la sección final, resumiremos los principios clave de diseño de roscas discutidos a lo largo de esta guía y brindaremos recomendaciones prácticas para lograr características de roscas CNC confiables y rentables.

Tabla de referencia rápida: recomendaciones de diseño de roscas CNC

Para una referencia rápida, la siguiente tabla resume las recomendaciones de diseño de roscas más importantes analizadas a lo largo de esta guía.

Conclusión: Diseño de roscas CNC para mayor resistencia, confiabilidad y capacidad de fabricación

Las características roscadas se encuentran entre los elementos más comunes que se encuentran en los componentes mecanizados por CNC, pero a menudo tienen una mayor influencia en la eficiencia de fabricación y el rendimiento del ensamblaje de lo que muchos ingenieros creen.

A lo largo de esta guía, exploramos los principios clave que contribuyen al diseño exitoso de hilos, que incluyen:

• Seleccionar estándares de hilo apropiados

• Optimización de la longitud del enganche del hilo

• Diseño de agujeros roscados fabricables

• Elegir sujetadores adecuados

• Aplicar reglas de diseño específicas del material

• Comprender los métodos de fabricación de hilos

• Mejora de la capacidad de fabricación mediante DFM

• Evitar errores de diseño comunes

• Reducir los costos de producción a través de estrategias de hilos más inteligentes

Una de las lecciones más importantes es que el diseño eficaz de hilos no se trata simplemente de maximizar la resistencia. La profundidad excesiva de la rosca, la complejidad innecesaria y la mala accesibilidad con frecuencia aumentan los costos de mecanizado sin ofrecer beneficios funcionales significativos.

En cambio, las funciones de subprocesos más exitosas son aquellas que equilibran:

• Rendimiento mecánico

• Comportamiento de los materiales

• Requisitos de montaje

• Eficiencia de fabricación

• Capacidad de servicio a largo plazo

Al incorporar estos principios durante la fase de diseño, los ingenieros pueden reducir significativamente los riesgos de producción y al mismo tiempo mejorar la confiabilidad del producto y la economía general del proyecto.

Para piezas complejas mecanizadas por CNC, la participación temprana en la fabricación a menudo brinda valiosas oportunidades para optimizar las características roscadas antes de que comience la producción. Las revisiones de diseño pueden identificar mejoras relacionadas con la profundidad de la rosca, la geometría del orificio, la accesibilidad, la selección de sujetadores y la estrategia de mecanizado, lo que ayuda a evitar revisiones costosas más adelante en el ciclo de vida del proyecto.

Fabricantes con amplia experiencia en La fabricación de componentes CNC de precisión a menudo puede recomendar mejoras prácticas en el diseño de roscas que simplifican el mecanizado manteniendo los requisitos de ingeniería.

Ya sea que esté desarrollando componentes prototipo, ensamblajes de producción, equipos industriales o sistemas mecánicos de alta precisión, la aplicación de pautas de diseño de roscas comprobadas puede ayudar a crear productos más fuertes, más confiables y más rentables.
