La conception de trous pour des pièces usinées CNC implique bien plus que la simple définition d'un diamètre dans un modèle CAO. La taille du trou, la profondeur, l'emplacement, les exigences de tolérance et les spécifications de filetage peuvent tous influencer l'efficacité de l'usinage, le coût de production et la qualité de la pièce finale.
Qu'il s'agisse de créer des trous débouchants simples, des trous borgnes, des éléments filetés ou des trous de localisation de précision, une conception appropriée des trous permet de garantir des résultats de fabrication fiables et de réduire le risque de complications d'usinage pendant la production.
De nombreux problèmes courants d'usinage CNC, notamment une profondeur de trou excessive, un accès difficile aux outils, des exigences de tolérance strictes et un mauvais placement des fonctionnalités, peuvent souvent être évités grâce à des solutions efficaces. meilleures pratiques de conception d’usinage et analyse précoce de la fabricabilité.
La géométrie des trous doit également être évaluée parallèlement optimisation du rayon de coin, considérations relatives à l'usinage des parois minces , à la sélection des matériaux et à la complexité globale des pièces. Lorsque ces fonctionnalités sont conçues ensemble, les fabricants peuvent souvent obtenir de meilleures performances d’usinage, des délais de livraison plus courts et une qualité plus constante.
Pour les composants complexes nécessitant des trous profonds, un positionnement précis ou des caractéristiques filetées, une revue technique précoce peut aider à identifier les risques potentiels de production avant le début de l'usinage.
Ce guide couvre les considérations les plus importantes en matière de conception de trous pour les pièces usinées CNC, aidant ainsi les ingénieurs à améliorer la fabricabilité, à réduire les coûts d'usinage et à éviter les erreurs de conception courantes.
Comprenez les différences entre les trous débouchants, les trous borgnes, les trous filetés, les contre-alésages et les fraisures.
Découvrez les tailles de trous recommandées et l'impact de la sélection du diamètre sur l'efficacité de l'outillage et de l'usinage.
Découvrez des rapports profondeur/diamètre pratiques et des recommandations de conception pour l'usinage de trous profonds.
Découvrez les meilleures pratiques en matière de trous taraudés, d'engagement des filetages et de spécifications de filetages pouvant être fabriqués.
Comprenez comment les tolérances des trous influencent les exigences de perçage, d'alésage, d'alésage et d'inspection.

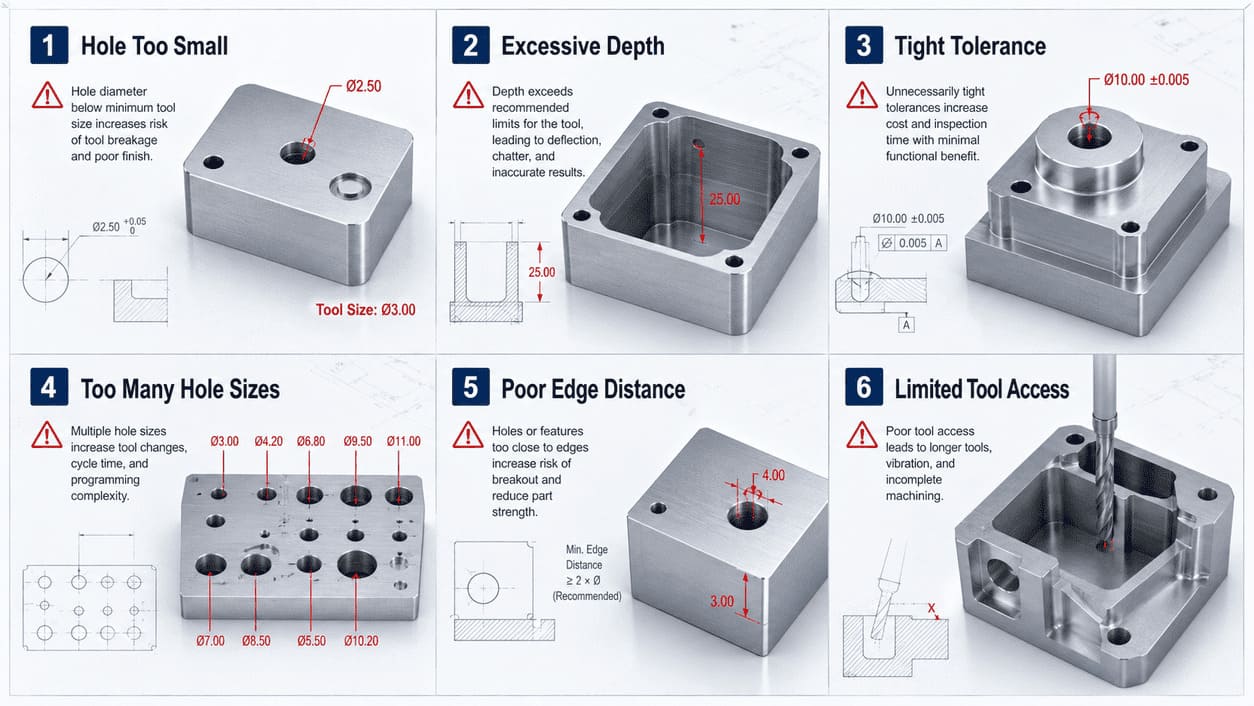

Identifiez les erreurs fréquentes de conception de trous qui augmentent la complexité de l’usinage et les coûts de production.
Découvrez comment les revues techniques aident à optimiser la géométrie des trous pour réussir la fabrication.
Découvrez comment les exigences en matière de taille, de profondeur, d'emplacement et de tolérance des trous affectent les performances d'usinage.
La conception des trous est l’un des aspects les plus courants et les plus importants de la conception de pièces CNC. Presque tous les composants usinés contiennent un ou plusieurs trous qui servent à des fins fonctionnelles, d'assemblage, de fixation, d'alignement, d'écoulement des fluides ou de réduction de poids.
Même si les trous peuvent paraître simples dans un modèle CAO, leur géométrie peut influencer considérablement les exigences en matière d'outillage, l'efficacité de l'usinage, les tolérances réalisables et le coût de fabrication global.
Des facteurs tels que le diamètre du trou, la profondeur, l'emplacement, l'espacement, les exigences de filetage et l'accessibilité doivent tous être pris en compte lors de la phase de conception. Optimiser ces fonctionnalités dès le début Les directives d'ingénierie CNC et une évaluation approfondie de la faisabilité de la fabrication peuvent aider à réduire les risques de production et à améliorer la qualité globale des pièces.
La conception des trous doit également être évaluée avec usinage des coins intérieurs , sélection des matériaux, exigences de tolérance et conception des murs structurels pour garantir que l’ensemble du composant est optimisé pour la fabrication.

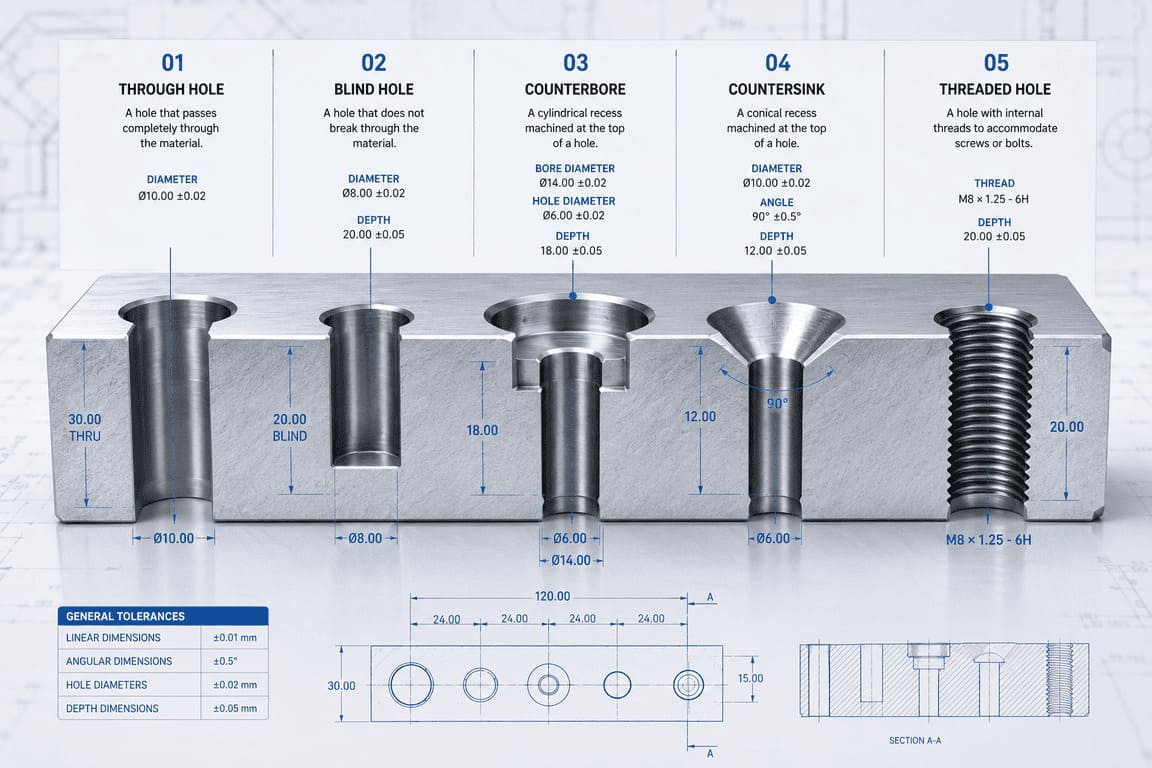

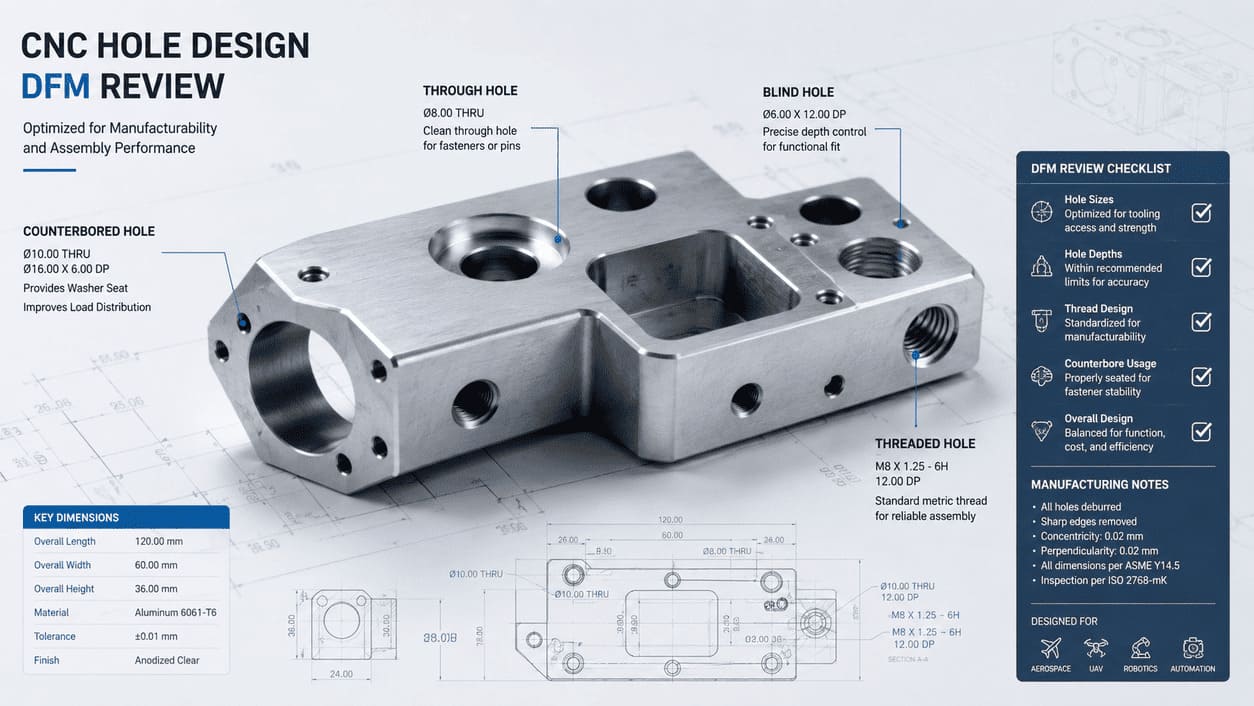

Différents types de trous remplissent différentes fonctions d'ingénierie et d'assemblage. Comprendre l'objectif de chaque style de trou aide les ingénieurs à sélectionner la solution la plus pratique et la plus réalisable.
Un trou traversant traverse complètement la pièce d’un côté à l’autre.
Les trous traversants font partie des types de trous les plus faciles à fabriquer car les copeaux peuvent s'évacuer librement pendant les opérations de perçage et d'usinage.
Les applications courantes incluent :
Trous de dégagement pour les fixations
Trous d'alignement
Passages fluides
Caractéristiques de réduction de poids
Ensembles mécaniques
L’accès aux outils étant généralement illimité, les trous débouchants constituent souvent la solution de fabrication la plus rentable.
Un trou borgne a une profondeur définie et ne traverse pas complètement le matériau.
Les trous borgnes sont fréquemment utilisés lorsque :
La surface opposée doit rester intacte
Des fonctionnalités threadées sont requises
Les exigences d’assemblage limitent l’utilisation des trous traversants
Les cavités internes doivent être contrôlées
Par rapport aux trous débouchants, les trous borgnes nécessitent généralement un contrôle de profondeur et une gestion plus minutieux de l’évacuation des copeaux.
À mesure que la profondeur du trou augmente, la complexité de l'usinage peut également augmenter.

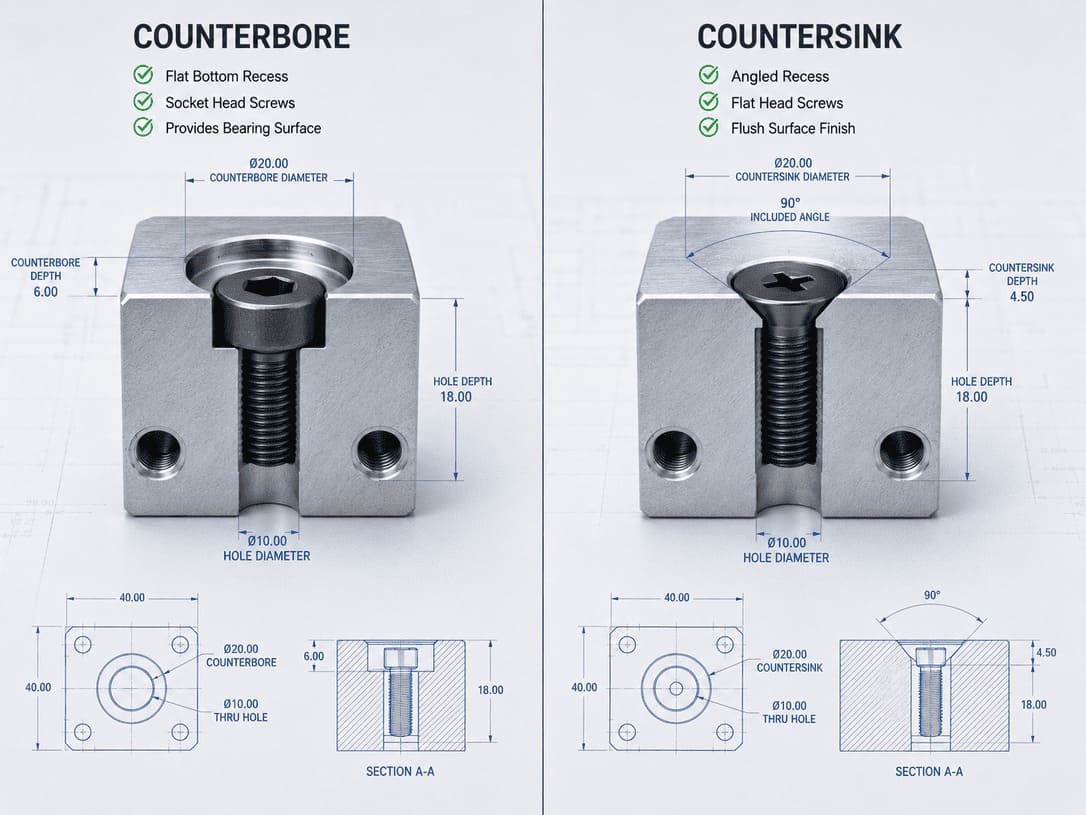

Un trou contre-alésé contient un évidement cylindrique plus grand en haut du trou.
Cette conception permet aux têtes de fixation de reposer au ras ou sous la surface du composant.
Les lamages sont couramment utilisés pour :
Vis à tête creuse
Assemblages de précision
Composants de machines
Conceptions de luminaires
Les éléments contre-alésés améliorent souvent l'apparence de l'assemblage tout en protégeant les fixations des contacts externes.
Un trou fraisé contient une ouverture conique conçue pour accueillir des vis à tête plate.
La surface inclinée permet à la tête de fixation de s'asseoir au ras du matériau environnant.
Les applications typiques incluent :
Panneaux aérospatiaux
Assemblages de tôlerie
Boîtiers électroniques
Surfaces cosmétiques
Les angles de fraisage courants incluent 82°, 90° et 100°, selon les normes régionales et les spécifications des fixations.
Les trous filetés permettent d'installer directement des vis, des boulons et des fixations dans le composant usiné.
Ces trous sont souvent créés par :
Tapotement
Fraisage de filetage
Taraudage de formulaire
Une conception de filetage appropriée nécessite de prendre en compte :
Diamètre du trou
Profondeur d'engagement du filetage
Propriétés des matériaux
Accessibilité des outils
Pour les assemblages critiques, les caractéristiques filetées sont souvent examinées lors d'un examen de fabricabilité technique afin de garantir des performances de production et d'assemblage fiables.
De nombreux concepteurs sélectionnent les styles de trous uniquement en fonction des exigences d'assemblage, sans tenir compte des implications en matière de fabrication.
Du point de vue de l'usinage, les trous débouchants sont généralement les plus simples et les plus économiques à produire, tandis que les trous borgnes profonds, les trous filetés de précision et les caractéristiques étroitement tolérancées nécessitent souvent des opérations d'usinage supplémentaires.
La sélection du type de trou le plus simple qui répond aux exigences fonctionnelles peut souvent réduire le temps de cycle, les exigences en matière d'outillage et les coûts de production.
Fournisseurs expérimentés fournissant Les solutions d'usinage personnalisées évaluent fréquemment la géométrie des trous lors des revues de conception afin d'identifier les opportunités d'optimisation de la fabrication.
Avant de finaliser les fonctions de perçage, réfléchissez aux questions suivantes :
✔ Le trou doit-il être borgne ou peut-il être traversant ?
✔ Un lamage ou une fraisure est-il vraiment nécessaire ?
✔ La profondeur du trou peut-elle être réduite ?
✔ Des éléments filetés sont-ils nécessaires pour chaque emplacement de fixation ?
✔ La conception du trou a-t-elle été revue lors d'un examen de préparation à la production ?
Répondre rapidement à ces questions peut contribuer à simplifier les opérations d’usinage et à améliorer la fabricabilité.
Le diamètre du trou a un impact direct sur la sélection des outils, la stabilité de l'usinage, les tolérances réalisables et l'efficacité globale de la fabrication.
Bien que les machines CNC soient capables de produire de très petits trous, les diamètres plus petits nécessitent souvent un outillage spécialisé, des paramètres de coupe réduits et un temps d'usinage supplémentaire. En conséquence, la taille des trous doit être sélectionnée en fonction non seulement des exigences fonctionnelles, mais également de considérations de fabricabilité.
En général, la conception de trous autour de tailles de forets couramment disponibles permet de simplifier la production, d'améliorer la cohérence de l'usinage et de réduire les coûts de fabrication.
Pour les composants nécessitant plusieurs caractéristiques de trou, la sélection du diamètre doit être évaluée parallèlement normes de conception d'usinage , espacement des fonctionnalités et géométrie globale des pièces.
L'usinage CNC moderne peut produire des trous inférieurs à 1 mm, mais des trous extrêmement petits présentent plusieurs défis de fabrication.
À mesure que le diamètre du trou diminue, le risque de :
Casse d'outil
Déviation de l'outil
Problèmes d'évacuation des copeaux
Temps de cycle accru
Précision de positionnement réduite
augmente également.
Pour la plupart des pièces usinées CNC, les trous inférieurs à 1 mm ne doivent être utilisés que lorsque cela est fonctionnellement nécessaire.

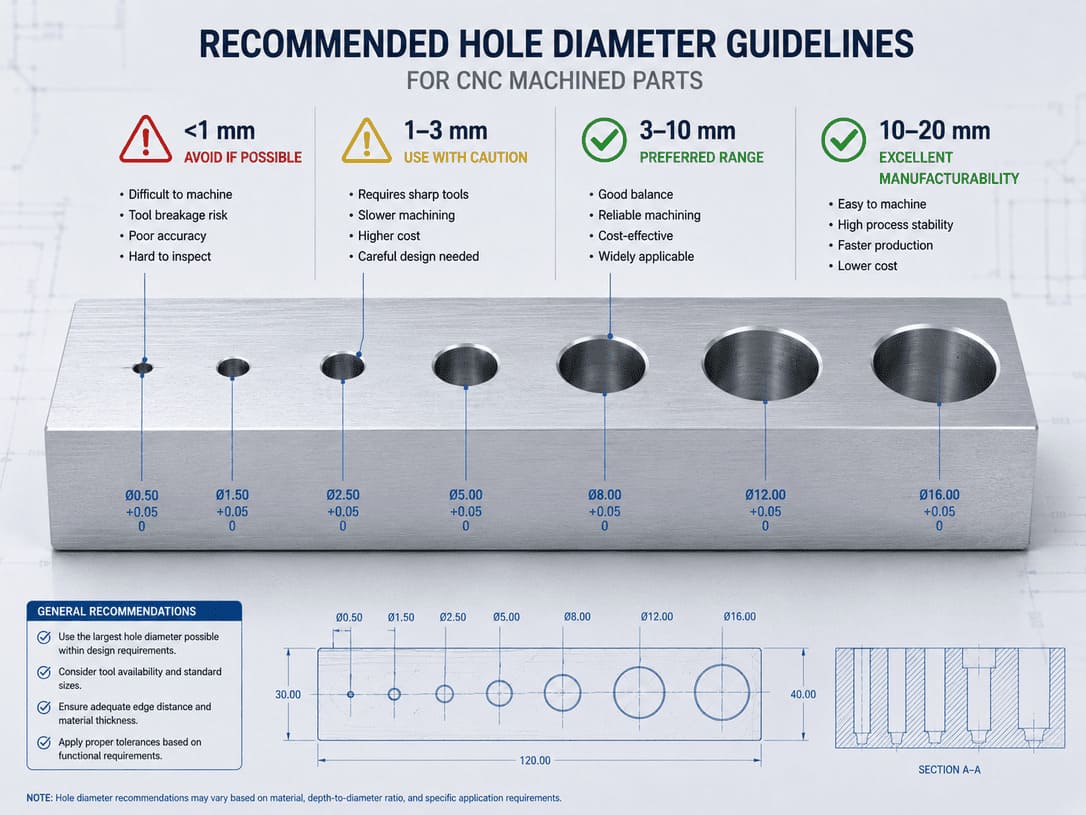

Les directives suivantes sont couramment utilisées pour les composants usinés CNC :
Diamètre du trou |
Recommandation |
|---|---|
< 1 mm |
A éviter quand c'est possible |
1 à 3 mm |
A utiliser avec prudence |
3 à 10 mm |
Gamme préférée |
10 à 20 millimètres |
Excellente fabricabilité |
> 20 mm |
Généralement simple |
Les trous compris dans la plage de 3 à 10 mm offrent généralement le meilleur équilibre entre fabricabilité, disponibilité des outils et efficacité d'usinage.
Dans la mesure du possible, les diamètres des trous doivent s'aligner sur les tailles de forets standard.
L’utilisation d’un outillage standard peut offrir plusieurs avantages :
Complexité de configuration réduite
Usinage plus rapide
Meilleure disponibilité des outils
Coûts d’outillage réduits
Amélioration de la cohérence de la production
Les conceptions nécessitant de nombreuses valeurs de diamètre personnalisées peuvent augmenter les exigences en matière de programmation et d'outillage sans apporter d'avantages fonctionnels significatifs.
Pour les conceptions orientées vers la production, de nombreux fournisseurs effectuant une revue de fabricabilité recommandent de standardiser les diamètres de trous dans la mesure du possible.
La taille du trou doit toujours être prise en compte ainsi que les exigences de tolérance.
Un simple trou percé peut suffire pour de nombreuses applications, tandis que des tolérances plus strictes peuvent nécessiter :
Alésage
Ennuyeux
Opérations de finition de précision
À mesure que les exigences de tolérance deviennent plus exigeantes, la complexité de fabrication et les exigences d’inspection augmentent généralement.
Pour les caractéristiques de localisation critiques et les assemblages de précision, les spécifications de diamètre doivent être évaluées lors d'une évaluation d'optimisation de la conception afin de déterminer la méthode de production la plus efficace.
Une erreur de conception courante consiste à spécifier trop de diamètres de trous différents dans le même composant.
Par exemple :
Ø3,2 mm Ø3,5 mm Ø3,8 mm Ø4,1 mm Ø4,5 mmChaque taille de trou supplémentaire peut nécessiter :
Modifications d'outils supplémentaires
Plus d'effort de programmation
Temps de configuration plus longs
Augmentation du coût de fabrication
Dans la mesure du possible, la standardisation des tailles de trous dans toute la conception peut simplifier la production et améliorer l'efficacité de l'usinage.
De nombreux ingénieurs se concentrent sur l'obtention de dimensions nominales exactes sans tenir compte de l'outillage disponible.
En pratique, la sélection de diamètres de trous correspondant aux tailles de forets courantes réduit souvent la complexité de configuration et améliore l'efficacité de l'usinage sans affecter les performances des pièces.
Des équipes d’ingénierie fournissant les solutions de fabrication de précision recommandent souvent de consolider plusieurs tailles de trous en un plus petit nombre de diamètres standardisés lors des revues de conception.
Ce simple ajustement peut améliorer la productivité tout en réduisant les coûts de production globaux.
✔ Utiliser le plus grand diamètre pratique pour l'application
✔ Préférez les tailles de forets standards autant que possible
✔ Minimisez le nombre de diamètres de trous uniques
✔ Évitez les trous extrêmement petits, sauf si cela est nécessaire du point de vue fonctionnel.
✔ Examinez les exigences de tolérance avant de spécifier des dimensions de trou de précision
✔ Incluez la géométrie des trous dans votre revue de conception axée sur la production
Le respect de ces pratiques peut améliorer la fabricabilité, réduire la complexité de l’usinage et contribuer à garantir une qualité de production constante.
La profondeur du trou est l'un des facteurs les plus importants affectant les performances d'usinage CNC, la durée de vie de l'outil, l'évacuation des copeaux et l'efficacité globale de la fabrication.
Alors que les machines CNC modernes peuvent produire des trous relativement profonds, l’augmentation de la profondeur des trous augmente généralement la complexité de l’usinage. Les trous plus profonds nécessitent souvent des outils de coupe plus longs, des avances réduites, des cycles d'élimination des copeaux supplémentaires et un contrôle plus strict du processus.
Par conséquent, la profondeur du trou doit être soigneusement évaluée pendant la phase de conception plutôt que de simplement maximiser la profondeur en fonction de l'espace disponible dans la pièce.
Pour une fabricabilité optimale, les ingénieurs doivent prendre en compte la profondeur du trou ainsi que le diamètre, le type de matériau, les exigences de tolérance et l'ensemble. principes de conception axés sur la fabrication.
À mesure que la profondeur du trou augmente, plusieurs défis d’usinage deviennent plus importants.
Ceux-ci incluent :
Rigidité réduite de l'outil
Mauvaise évacuation des copeaux
Déviation accrue de l'outil
Génération de chaleur plus élevée
Des temps de cycle plus longs
Risque accru de casse d'outil
Pour les trous borgnes, l’évacuation des copeaux devient particulièrement importante car les copeaux ne peuvent pas sortir par le côté opposé de la pièce.
À mesure que la profondeur augmente, il devient également plus difficile de maintenir la rectitude et la précision dimensionnelle du trou.

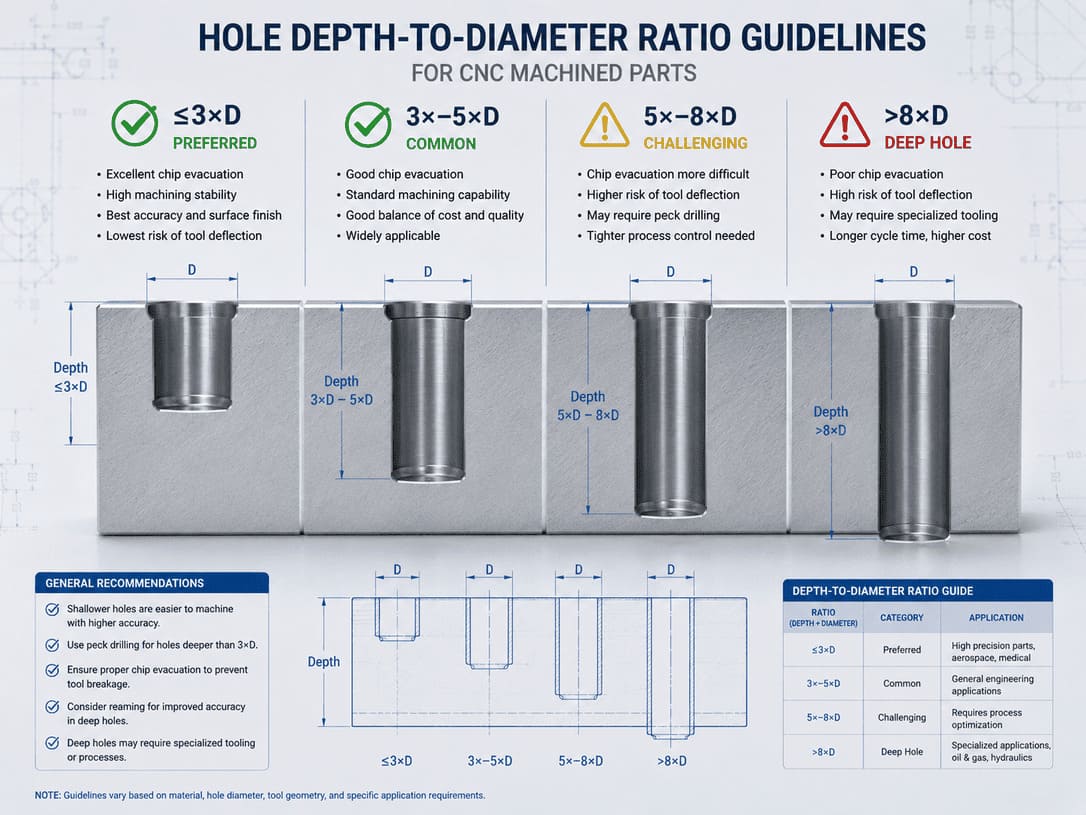

Une directive d'ingénierie couramment utilisée consiste à évaluer la profondeur du trou par rapport au diamètre du trou.
Les recommandations suivantes sont largement acceptées dans les applications d'usinage CNC :
Rapport de profondeur de trou |
Recommandation |
|---|---|
≤ 3× Diamètre |
Préféré |
3×–5× Diamètre |
Commun |
5×–8× Diamètre |
Plus difficile |
> 8× Diamètre |
Usinage de trous profonds |
> 12× Diamètre |
Un processus spécialisé peut être nécessaire |
Par exemple:
Diamètre du trou |
Profondeur maximale préférée |
|---|---|
Ø3mm |
9 millimètres |
Ø5mm |
15 mm |
Ø8 mm |
24 mm |
Ø10mm |
30 millimètres |
Les conceptions respectant la directive de diamètre 3× offrent généralement le meilleur équilibre entre fabricabilité et efficacité de production.

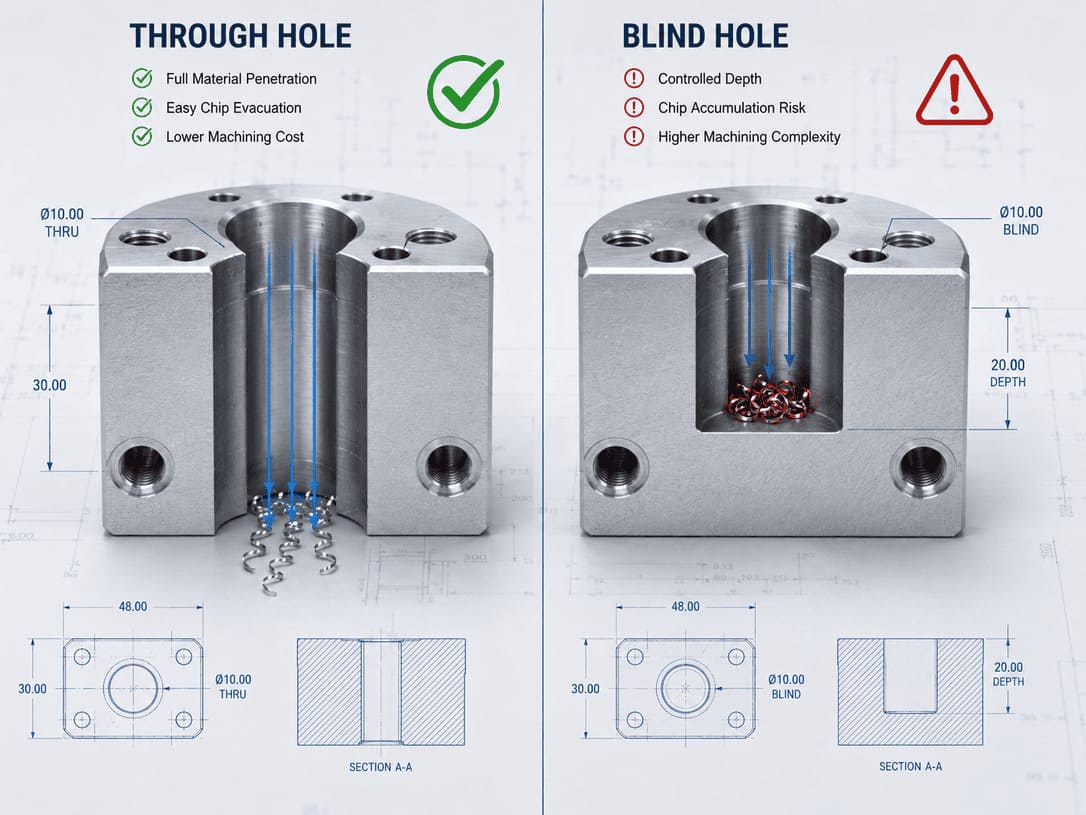

Le type de trou a une influence significative sur la profondeur réalisable.
Les trous traversants permettent généralement :
Meilleure évacuation des copeaux
Efficacité de forage supérieure
Risque d’usinage réduit
Une plus grande profondeur réalisable
Étant donné que les copeaux peuvent sortir par le côté opposé de la pièce, les trous débouchants sont souvent plus faciles à usiner que les trous borgnes de même diamètre.
Les trous borgnes nécessitent :
Mesure de profondeur contrôlée
Gestion supplémentaire des puces
Surveillance accrue des processus
Temps d'usinage augmenté
Pour les trous borgnes profonds, la complexité de fabrication peut augmenter rapidement.
Dans la mesure du possible, les ingénieurs doivent évaluer si un trou traversant peut satisfaire aux mêmes exigences fonctionnelles.

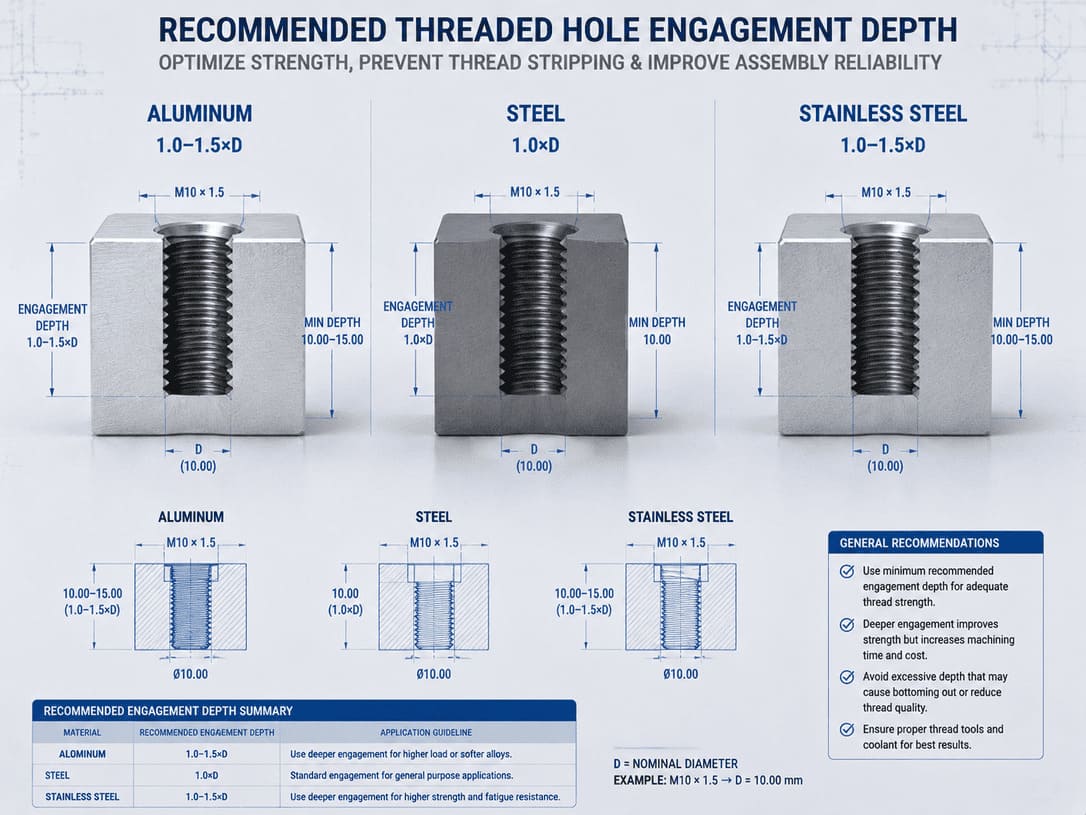

Les trous filetés introduisent des considérations de profondeur supplémentaires.
Dans de nombreuses applications, une profondeur de filetage excessive offre peu d'avantages fonctionnels tout en augmentant le temps d'usinage.
Les recommandations générales comprennent :
Type de matériau |
Engagement de discussion recommandé |
|---|---|
Aluminium |
1,0 à 1,5 × diamètre |
Acier |
1,0 × Diamètre |
Acier inoxydable |
1,0 à 1,5 × diamètre |
Par exemple:
Filetage M6 en aluminium → engagement 6–9 mm
Filetage M8 en acier → engagement 8 mm
Au-delà de ces valeurs, une profondeur de filetage supplémentaire n’apporte souvent que peu de force de maintien supplémentaire.
C'est pourquoi de nombreuses évaluations techniques de fabricabilité se concentrent sur l'optimisation de la profondeur du filetage plutôt que sur sa simple maximisation.
Lorsque des trous profonds ne peuvent être évités, les pratiques suivantes peuvent améliorer la fabricabilité :
Augmentez le diamètre du trou autant que possible
Réduire la profondeur là où cela est fonctionnellement acceptable
Préférez les trous traversants aux trous borgnes
Évitez les tolérances inutilement strictes
Prévoir un dégagement suffisant pour l'accès aux outils
Standardiser les dimensions des trous dans toute la conception
Ces pratiques réduisent souvent la complexité de l'usinage tout en améliorant la fiabilité de la production.
L’un des problèmes les plus fréquemment identifiés lors des revues de conception est la profondeur excessive des trous.
Les ingénieurs spécifient souvent des trous plus profonds que nécessaire, car une profondeur supplémentaire semble offrir une plus grande résistance ou une plus grande flexibilité d'assemblage.
En réalité, une profondeur inutile augmente souvent le temps d’usinage, les besoins en outils et les coûts de production sans améliorer la fonctionnalité.
Fournisseurs fournissant Les solutions d'usinage de haute précision évaluent régulièrement la profondeur des trous lors des examens de projets et recommandent souvent de réduire la profondeur lorsque cela est possible pour améliorer l'efficacité de la fabrication.
De petites modifications de conception dans la profondeur des trous peuvent parfois générer des économies substantielles dans les environnements de prototype et de production.
Avant de finaliser les spécifications de profondeur de trou, posez les questions suivantes :
✔ Le trou peut-il être rendu moins profond ?
✔ Un trou borgne peut-il devenir un trou traversant ?
✔ Le filetage nécessite-t-il un engagement en profondeur ?
✔ Le rapport profondeur/diamètre est-il pratique ?
✔ L'évacuation des copeaux a-t-elle été envisagée ?
✔ La fonctionnalité a-t-elle été examinée lors d'une évaluation de l'état de préparation à la fabrication ?
Répondre rapidement à ces questions peut contribuer à réduire la complexité de l’usinage et à améliorer les performances globales de production.

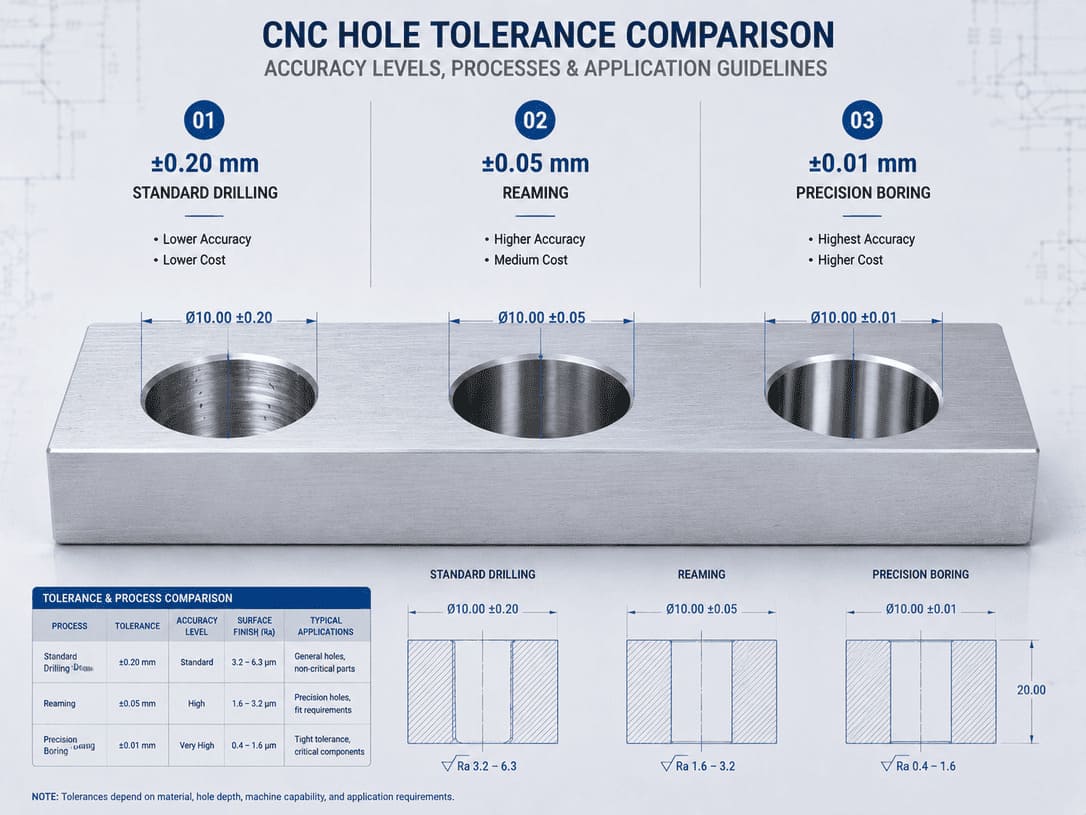

Les exigences de tolérance des trous ont un impact direct sur les méthodes d'usinage, les procédures d'inspection, les coûts de production et la précision de fabrication réalisable.
Bien que de nombreux trous puissent être produits à l'aide d'opérations de perçage standard, des exigences de tolérance plus strictes nécessitent souvent des processus d'usinage supplémentaires tels que l'alésage, l'alésage ou la finition de précision.
Pour cette raison, les spécifications de tolérance doivent être régies par des exigences fonctionnelles plutôt que d'appliquer des valeurs inutilement strictes à l'ensemble d'une conception.
Une sélection appropriée des tolérances est un élément important de optimisation de la conception de l'usinage et peut améliorer considérablement à la fois la fabricabilité et la rentabilité.
Une tolérance de trou définit la variation autorisée entre le diamètre spécifié et la caractéristique finale fabriquée.
Par exemple:
Taille de trou spécifiée |
Plage acceptable |
|---|---|
Ø10,00 mm ±0,10 mm |
9,90-10,10 mm |
Ø10,00 mm ±0,05 mm |
9,95 à 10,05 mm |
Ø10,00 mm ±0,01 mm |
9,99 à 10,01 mm |
À mesure que les tolérances deviennent plus strictes, la complexité de fabrication augmente généralement.
Des tolérances plus strictes peuvent nécessiter :
Opérations d'usinage supplémentaires
Paramètres de coupe plus lents
Outillage spécialisé
Exigences d’inspection accrues
Plus de procédures de contrôle qualité
Différentes méthodes d'usinage offrent différents niveaux de précision.
Processus |
Précision typique |
|---|---|
Forage |
±0,10–0,20 mm |
Alésage |
±0,01–0,05 mm |
Ennuyeux |
±0,01–0,03 mm |
Meulage de précision |
< ±0,01mm |
Pour de nombreux composants mécaniques, le perçage standard offre une précision suffisante.
Cependant, les éléments de positionnement, les sièges de roulement, les trous de goujons et les assemblages de précision nécessitent souvent des opérations de finition secondaires.
La sélection du processus approprié dès le début d’une étude de faisabilité de la production peut contribuer à éviter des coûts de fabrication inutiles.
Tous les trous ne nécessitent pas une grande précision.
Des tolérances plus strictes sont généralement justifiées lorsque les trous sont utilisés pour :
Alignement de précision
Installation des roulements
Emplacements des goujons
Assemblages à pression
Composants aérospatiaux
Des systèmes mécaniques performants
Dans ces applications, la variation dimensionnelle peut affecter directement les performances de l’assemblage et la fiabilité opérationnelle.
De nombreux trous servent uniquement de dégagement pour les fixations.
Les exemples incluent :
Trous de passage des boulons
Couvrir les trous de montage
Points de fixation du support
Caractéristiques de l'assemblage général
Pour ces applications, des tolérances extrêmement strictes n’apportent souvent que peu d’avantages pratiques.
L'application de tolérances inutilement serrées à des trous non critiques peut augmenter les coûts d'usinage sans améliorer la fonctionnalité.
C'est pourquoi de nombreux processus d'examen technique se concentrent sur l'identification des fonctionnalités qui nécessitent réellement un contrôle de précision.
Le diamètre du trou n’est qu’un aspect de la précision.
L'emplacement du trou peut être tout aussi important.
Dans de nombreux assemblages, la précision du positionnement affecte :
Alignement des composants
Ajustement des fixations
Performances des roulements
Répétabilité de l'assemblage
Un trou parfaitement dimensionné et mal localisé peut toujours provoquer une défaillance de l’assemblage.
Pour les applications de précision, les ingénieurs doivent évaluer à la fois la tolérance de taille et la tolérance de position pendant la phase de conception.
Les composants contenant plusieurs trous peuvent subir des variations dimensionnelles cumulatives.
Ce phénomène est connu sous le nom d’empilement de tolérances.
Les exemples courants incluent :
Modèles de boulons
Plaques de montage
Composants du luminaire
Assemblages aérospatiaux
À mesure que le nombre de trous critiques augmente, le contrôle des relations de position devient de plus en plus important.
Une analyse technique efficace axée sur la fabrication peut aider à identifier les risques d’accumulation de tolérances avant le début de la production.
De nombreux fournisseurs de CNC reçoivent des dessins dans lesquels presque chaque trou comporte une exigence de tolérance stricte.
En pratique, seul un petit pourcentage de ces fonctionnalités influence généralement les performances de l’assemblage.
En identifiant les trous essentiels au fonctionnement et en assouplissant les tolérances sur les caractéristiques non critiques, les fabricants peuvent souvent réduire le temps d'usinage, les efforts d'inspection et les coûts de production sans affecter la qualité du produit.
Des équipes d’ingénierie fournissant Les services de fabrication de composants de précision examinent fréquemment les spécifications de tolérance lors des évaluations DFM pour identifier ces opportunités.
Avant d'appliquer une tolérance de trou serrée, demandez :
✔ Ce trou affecte-t-il l'alignement de l'assemblage ?
✔ Localise-t-il un autre composant ?
✔ Supporte-t-il un roulement ou une goupille de positionnement ?
✔ Une tolérance plus grande satisferait-elle toujours à l'intention de conception ?
✔ La tolérance a-t-elle été validée par une évaluation de conception pour la production ?
Spécifier uniquement des tolérances strictes là où le fonctionnement est requis peut améliorer considérablement la fabricabilité et réduire les coûts de production globaux.
Les trous filetés font partie des caractéristiques les plus fréquemment utilisées dans les pièces usinées CNC. Ils éliminent le besoin d'écrous séparés, simplifient l'assemblage et assurent une fixation sécurisée directement dans le composant.
Cependant, des trous filetés mal conçus peuvent augmenter le temps d'usinage, réduire la qualité du filetage et créer des problèmes de fabrication inutiles.
Des facteurs tels que la taille du filetage, la profondeur d'engagement, les propriétés des matériaux, l'emplacement des trous et l'accessibilité de l'outil doivent tous être pris en compte lors de la phase de conception.
Application éprouvée Les recommandations de conception de pièces CNC peuvent contribuer à améliorer les performances des filetages tout en réduisant les coûts de production.
L'utilisation de spécifications de filetage standard simplifie la fabrication et améliore la disponibilité des outils.
Les tailles de filetage métrique courantes incluent :
Filetages métriques |
Applications courantes |
|---|---|
M3 |
Électronique et petits composants |
M4 |
Assemblées générales |
M5 |
Agencements et équipements |
M6 |
Composants industriels |
M8 |
Assemblages mécaniques |
M10+ |
Applications lourdes |
De même, les normes de filetage unifié (UNC/UNF) sont couramment utilisées sur les marchés nord-américains.
La sélection de tailles de filetage standard contribue à réduire la complexité de la configuration et permet aux fabricants d'utiliser des outils facilement disponibles.
Une idée fausse très répandue est que des fils plus profonds créent toujours des assemblages plus solides.
En réalité, une fois que l'engagement du filetage est suffisant, une profondeur de filetage supplémentaire n'apporte souvent que peu d'amélioration de la force de maintien.
Recommandations générales :
Matériel |
Engagement de discussion recommandé |
|---|---|
Aluminium |
1,0 à 1,5 × diamètre |
Laiton |
1,0 × Diamètre |
Acier |
1,0 × Diamètre |
Acier inoxydable |
1,0 à 1,5 × diamètre |
Exemples :
Taille du fil |
Engagement recommandé |
|---|---|
M4 |
4 à 6 millimètres |
M6 |
6 à 9 millimètres |
M8 |
8 à 12 mm |
M10 |
10-15 mm |
Au-delà de ces valeurs, le temps d'usinage augmente alors que les bénéfices fonctionnels restent souvent limités.
Les trous filetés borgnes nécessitent un espace supplémentaire sous la section filetée.
Ce dégagement permet :
Robinet court
Accumulation de copeaux
Sortie de l'outil de filetage
Qualité de fil améliorée
Une bonne pratique consiste à inclure une profondeur supplémentaire en dessous de l'engagement du filetage requis.
Sans un jeu suffisant, les filetages peuvent être incomplets ou difficiles à fabriquer de manière cohérente.
Différents matériaux se comportent différemment lors des opérations de filetage.
Facile à usiner
Excellente formation de fil
Convient à la plupart des tailles de filetage standard
Forces de coupe plus élevées
Usure accrue des outils
Risque accru de casse de robinetterie
Caractéristiques d'usinage difficiles
Nécessite un contrôle minutieux du processus
Bénéficie souvent du fraisage de filetage
La sélection des matériaux doit toujours être évaluée en même temps que solutions d'ingénierie de fabrication personnalisées et exigences d'assemblage.
Les filetages positionnés trop près des bords de la pièce peuvent affaiblir le matériau environnant.
Une distance au bord insuffisante peut entraîner :
Fissuration du matériau
Résistance du fil réduite
Distorsion lors de l'usinage
Échecs de l'assemblage
En règle générale :
Distance minimale du bord ≥ 1,5 × diamètre du filetagePour les applications très chargées, des marges plus importantes peuvent être recommandées.
Deux méthodes courantes sont utilisées pour créer des threads internes :
Avantages :
Rapide
Rentable
Largement utilisé
Limites:
Risque plus élevé de casse d’outil
Moins flexible pour les gros fils
Avantages :
Meilleure qualité du fil
Une plus grande flexibilité
Performance améliorée dans les matériaux difficiles
Limites:
Temps d'usinage plus long
Plus d'exigences de programmation
De nombreux fournisseurs proposent les capacités d'usinage avancées utilisent le fraisage de filetage pour les applications critiques nécessitant une précision de filetage supérieure.
L'utilisation de plusieurs tailles de filetage au sein d'un même composant peut augmenter :
Changements d'outils
Temps de programmation
Complexité de configuration
Exigences d'inspection
Par exemple:
A éviter :
M4 M5 M6 M7 M8Préférer :
M5 M6lorsque fonctionnellement acceptable.
La normalisation améliore souvent l'efficacité de la fabrication tout en simplifiant les opérations d'assemblage.
L’une des constatations les plus courantes lors d’un examen DFM est l’utilisation excessive des threads.
Les concepteurs spécifient parfois des trous filetés à des endroits où des trous de dégagement, des inserts ou des méthodes de fixation alternatives pourraient permettre d'obtenir le même résultat.
La réduction des fonctionnalités filetées inutiles conduit souvent à : √ Un usinage plus rapide √ Des coûts d'outillage réduits √ Une fiabilité améliorée √ Un assemblage simplifié
Des équipes d’ingénierie fournissant Les services de fabrication CNC de précision évaluent fréquemment les stratégies de fixation lors des revues de conception pour identifier ces opportunités.
Avant de finaliser les spécifications des trous filetés, tenez compte des points suivants :
✔ La taille de fil sélectionnée est-elle standardisée ?
✔ La profondeur de l'engagement est-elle plus grande que nécessaire ?
✔ Le dégagement inférieur est-il suffisant ?
✔ Le fil est-il trop près d'un bord ?
✔ Le fraisage de filetage améliorerait-il la qualité ?
✔ La fonctionnalité a-t-elle été revue dans le cadre d'une revue d'optimisation de la fabrication ?
Le respect de ces directives peut améliorer la qualité des filetages, réduire les risques d'usinage et améliorer la fabricabilité globale.
Même les ingénieurs expérimentés créent parfois des éléments de perçage difficiles, coûteux ou inefficaces à fabriquer.
De nombreux problèmes d'usinage peuvent être attribués à des conceptions de trous qui négligent les limitations de l'outillage, les considérations de fabricabilité ou les exigences d'assemblage.
Comprendre ces erreurs courantes peut aider à réduire les coûts de production, à améliorer l’efficacité de l’usinage et à éviter les retards inutiles lors de la fabrication.
Les petits trous semblent souvent simples dans les modèles CAO, mais ils peuvent être étonnamment difficiles à usiner.
À mesure que le diamètre du trou diminue :
La rigidité de l'outil diminue
Le risque de casse d’outil augmente
L'évacuation des copeaux devient plus difficile
Le temps d'usinage augmente
Bien que les machines CNC modernes puissent produire de très petits trous, les concepteurs doivent éviter les tailles de trous miniatures, à moins qu'elles ne soient fonctionnellement requises.
Dans la mesure du possible, la sélection de diamètres plus grands peut améliorer la fiabilité de la fabrication et réduire les coûts.
Les trous profonds sont l’un des problèmes de fabricabilité les plus courants identifiés lors des revues techniques.
Les concepteurs spécifient souvent plus de profondeur que nécessaire sans se rendre compte des implications en matière de fabrication.
Une profondeur excessive peut entraîner :
Des temps de cycle plus longs
Usure accrue des outils
Mauvaise évacuation des copeaux
Précision réduite
Des coûts de production plus élevés
Le respect des rapports profondeur/diamètre recommandés permet généralement un usinage plus efficace.
Tous les trous ne nécessitent pas une grande précision.
Une erreur de conception courante consiste à attribuer des tolérances inutilement strictes à des caractéristiques non critiques.
Cela conduit fréquemment à :
Opérations d'usinage supplémentaires
Exigences d’inspection accrues
Des délais plus longs
Coûts de fabrication plus élevés
Les tolérances critiques doivent être réservées aux caractéristiques qui affectent directement l'assemblage, l'alignement ou les performances fonctionnelles.
De nombreux fournisseurs effectuant une évaluation de la conception pour la fabrication identifient des opportunités de réduction des tolérances au cours du processus de devis.
Chaque diamètre de trou supplémentaire peut nécessiter :
Outillage supplémentaire
Modifications d'outils supplémentaires
Plus de programmation
Temps de configuration augmenté
Par exemple:
Mauvaise pratique :
Ø3,2 mm Ø3,8 mm Ø4,3 mm Ø4,7 mm Ø5,1 mmPratique améliorée :
Ø3 mm Ø4 mm Ø5 mmLa standardisation des dimensions des trous améliore souvent l'efficacité de la fabrication sans affecter la fonctionnalité.
Des trous positionnés trop près des bords de la pièce peuvent affaiblir le matériau environnant et augmenter le risque de défaillance.
Les problèmes potentiels incluent :
Déformation du matériau
Fissuration
Résistance du fil réduite
Problèmes d'assemblage
Une ligne directrice couramment utilisée est :
Distance minimale du bord ≥ 1,5 × diamètre du trouPour les composants fortement chargés, des marges de sécurité plus importantes peuvent être nécessaires.
Le placement des trous doit toujours être considéré en même temps que conception des composants structurels et conditions de chargement attendues.
Un trou peut être techniquement réalisable mais néanmoins difficile à usiner efficacement.
Des problèmes surviennent souvent lorsque des trous sont localisés :
À l’intérieur de cavités profondes
Près des murs verticaux
Proche des coins intérieurs
Dans des zones d'usinage restreintes
Un accès limité aux outils peut augmenter la complexité de configuration et les coûts d’usinage.
C'est pourquoi de nombreux ingénieurs évaluent le placement des trous parallèlement optimisation des fonctionnalités internes pendant la phase de conception.
Les trous filetés sont utiles, mais tous les emplacements de fixation ne nécessitent pas de filetage interne.
Une utilisation excessive des fonctionnalités threadées peut entraîner :
Temps d'usinage plus long
Plus d'usure des outils
Exigences d'inspection supplémentaires
Coût de production plus élevé
Dans certaines situations, des trous de dégagement, des inserts ou des méthodes de fixation alternatives peuvent constituer une solution plus efficace.
La majorité des problèmes de fabrication coûteux liés aux trous sont découverts lors des revues de conception plutôt que dans l'atelier d'usinage.
Des caractéristiques telles qu'une profondeur excessive, des tolérances inutiles, une mauvaise accessibilité et des trous filetés redondants sont souvent faciles à corriger avant le début de la production.
Des équipes d’ingénierie fournissant Les services de production CNC personnalisés effectuent régulièrement des revues de conception pour identifier ces opportunités et aider les clients à améliorer la fabricabilité avant de lancer les pièces pour la production.
De petits ajustements de conception à ce stade évitent souvent des coûts de fabrication beaucoup plus élevés ultérieurement.
Avant de lancer une pièce en production, examinez la liste de contrôle suivante :
✔ Les diamètres des trous sont-ils standardisés ?
✔ Les profondeurs de trous sont-elles pratiques ?
✔ Les tolérances sont-elles appliquées uniquement lorsque cela est nécessaire ?
✔ La distance au bord est-elle suffisante ?
✔ Les outils peuvent-ils accéder facilement à chaque trou ?
✔ Les trous filetés sont-ils vraiment nécessaires ?
✔ La conception a-t-elle fait l'objet d'une évaluation de l'efficacité de la fabrication ?
Répondre à ces questions dès le début peut améliorer l’efficacité de la production, réduire les coûts d’usinage et augmenter la fiabilité globale de la fabrication.
Une conception de trou réussie implique bien plus que la sélection du diamètre ou de la profondeur corrects. Chaque caractéristique de trou doit être évaluée dans le contexte de l'ensemble de la conception de la pièce, du processus de fabrication, de la sélection des matériaux et des exigences d'assemblage.
Un trou qui semble acceptable isolément peut créer des problèmes d'usinage lorsqu'il est combiné à des tolérances serrées, un accès restreint aux outils, des parois minces, des cavités profondes ou des géométries complexes.
C'est pourquoi les fabricants expérimentés évaluent les caractéristiques des trous dans le cadre d'une approche plus large. Examen de l'ingénierie de conception CNC plutôt que d'évaluer chaque fonctionnalité indépendamment.
Les modifications de conception les plus rentables sont généralement apportées avant le début de l’usinage.
Une évaluation précoce de la conception peut aider à identifier :
Profondeur de trou excessive
Tolérances inutiles
Diamètres de trous trop petits
Caractéristiques filetées difficiles à usiner
Mauvaise accessibilité des outils
Défis potentiels d’assemblage
Résoudre ces problèmes pendant la phase de conception est généralement beaucoup moins coûteux que d'apporter des modifications après le démarrage de la production.
La géométrie des trous ne doit jamais être révisée indépendamment.
Au lieu de cela, les ingénieurs doivent évaluer les caractéristiques des trous en parallèle :
Sélection des matériaux
Épaisseur de paroi
Géométrie des coins internes
Stratégie de fixation
Exigences de finition de surface
Interfaces d'assemblage
Par exemple, un trou fileté profond situé dans une section de paroi mince peut présenter des défis de fabrication très différents de ceux du même trou placé dans une région structurelle plus épaisse.
Cette approche intégrée est un élément fondamental d’une conception de produits axée sur la fabrication.
Les conceptions CNC les plus réussies atteignent les performances fonctionnelles requises tout en restant pratiques à fabriquer.
Dans de nombreux cas, de petits ajustements peuvent améliorer considérablement la fabricabilité :
Changement de conception |
Avantage potentiel |
|---|---|
Augmenter le diamètre du trou |
Meilleure rigidité des outils |
Réduire la profondeur du trou |
Usinage plus rapide |
Détendre la tolérance |
Coût de production inférieur |
Standardiser les tailles de trous |
Moins de changements d'outils |
Simplifiez les fonctionnalités threadées |
Efficacité améliorée |
Améliorer l’accès aux outils |
Temps de cycle plus court |
Ces optimisations améliorent souvent l'efficacité de la production sans affecter la fonction prévue de la pièce.

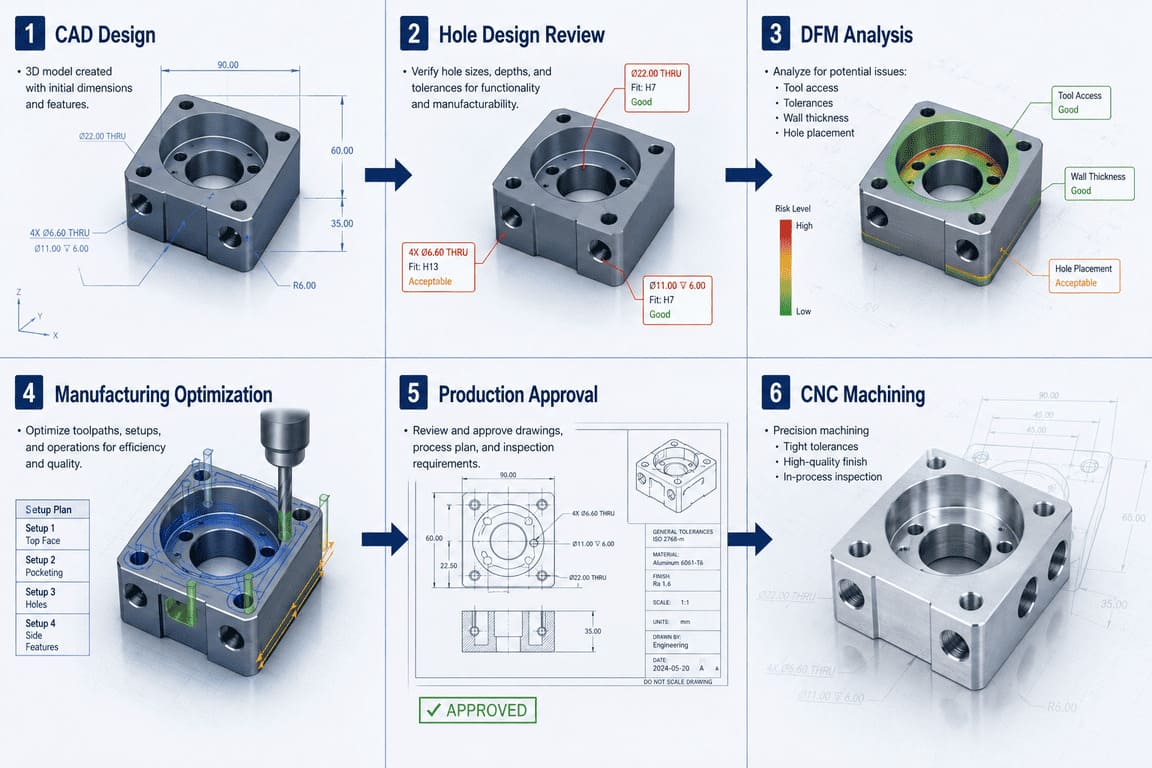

Une revue de conception structurée peut identifier les problèmes de fabricabilité avant le début de la production.
Les sujets d'examen typiques incluent :
Adéquation du diamètre du trou
Limites de profondeur de trou
Exigences d'engagement dans les fils de discussion
Accessibilité des outils
Stratégie de tolérance
Considérations d'usinage spécifiques au matériau
De nombreuses équipes d'ingénierie utilisent un processus formel de validation de la conception pour évaluer ces facteurs avant de lancer les pièces pour la fabrication.
Cette approche permet de réduire les risques de production tout en améliorant la qualité et la cohérence.
L’usinage de prototypes révèle souvent des opportunités d’amélioration.
Lors de la construction de prototypes, les fabricants identifient fréquemment :
Caractéristiques de trou inutilement complexes
Des tolérances qui peuvent être assouplies
Profondeurs de filetage dépassant les exigences
Possibilités de standardisation des fonctionnalités
L’application de ces leçons avant la production peut améliorer l’efficacité et réduire les coûts de fabrication à long terme.
Pour les entreprises produisant des pièces à grande échelle, ce processus d’optimisation itératif permet souvent de réaliser des économies substantielles au fil du temps.
De nombreux concepteurs supposent que des spécifications plus détaillées produisent automatiquement de meilleures pièces.
En réalité, les conceptions les plus réalisables partagent souvent plusieurs caractéristiques : ✔ Diamètres de trou standard ✔ Exigences pratiques de profondeur ✔ Tolérances appropriées ✔ Spécifications de filetage cohérentes ✔ Bonne accessibilité aux outils
En simplifiant autant que possible les caractéristiques des trous, les ingénieurs peuvent souvent améliorer la fabricabilité tout en conservant les mêmes performances fonctionnelles.
Les fabricants fournissant Les services d'assistance à l'usinage de précision identifient fréquemment ces opportunités de simplification lors des revues de projets.
Lors de la conception de trous pour des pièces usinées CNC :
✔ Utilisez des diamètres de trous standard autant que possible
✔ Gardez les profondeurs de trou pratiques
✔ Évitez les tolérances inutilement strictes
✔ Standardisez la taille des trous dans toute la conception
✔ Prévoir une distance de bord suffisante
✔ Assurer un accès adéquat aux outils
✔ Utilisez les fonctionnalités threadées uniquement lorsque cela est nécessaire
✔ Évaluer la géométrie des trous dans le cadre de la conception complète du composant
✔ Effectuer un complet de l'état de préparation à la fabrication examen avant la production
Le respect de ces principes peut contribuer à réduire la complexité de l'usinage, à améliorer l'efficacité de la production et à obtenir des résultats de fabrication plus cohérents.
Dans de nombreux projets CNC, l’amélioration de la fabricabilité ne nécessite pas une refonte complète.
Des ajustements simples tels que :
Augmenter le diamètre d'un trou de 1 mm
Réduire la profondeur du filetage
Standardisation des tailles de trous
Conversion d'un trou borgne en trou traversant
peut souvent réduire le temps d'usinage, réduire les coûts de production et améliorer la fiabilité de la fabrication.
Pour cette raison, de nombreux clients choisissent de demander une évaluation technique de production avant de finaliser la conception des pièces.
Le diamètre de trou idéal dépend de l'application, du matériau et des exigences d'usinage. En général, les diamètres de trous compris entre 3 mm et 10 mm offrent un excellent équilibre entre fabricabilité, disponibilité des outils et efficacité d'usinage. Des trous plus petits peuvent être usinés mais peuvent nécessiter un outillage spécialisé et des temps de cycle plus longs.
Une ligne directrice courante consiste à maintenir la profondeur du trou entre 3 et 5 fois le diamètre du trou dans la mesure du possible. Les trous plus profonds que 8 fois le diamètre sont généralement considérés comme des caractéristiques de trous profonds et peuvent nécessiter des stratégies d'usinage spécialisées pour maintenir la précision et l'évacuation efficace des copeaux.
Oui. Les trous débouchants sont généralement plus faciles et plus rentables à usiner car les copeaux peuvent s'évacuer librement par le côté opposé de la pièce. Les trous borgnes nécessitent souvent un contrôle supplémentaire de la profondeur et une gestion des copeaux, en particulier lorsque le trou est profond.
Les machines CNC modernes peuvent produire des trous inférieurs à 1 mm en fonction du matériau et de l'outillage. Cependant, les très petits trous augmentent le risque de casse de l'outil, une précision réduite et des temps d'usinage plus longs. Les concepteurs doivent éviter les trous extrêmement petits, à moins qu'ils ne soient fonctionnellement nécessaires.
Pour la plupart des applications, un engagement du filetage égal à 1,0 à 1,5 fois le diamètre du filetage est suffisant. Par exemple, un filetage M6 en aluminium nécessite généralement un engagement de 6 à 9 mm. Une profondeur de filetage supplémentaire n'apporte souvent qu'une légère augmentation de la force de maintien tout en augmentant le temps d'usinage.
Oui. Des tolérances plus strictes nécessitent souvent des opérations secondaires telles que l'alésage, l'alésage ou la finition de précision. Ils peuvent également augmenter les exigences d’inspection et le temps d’usinage. Les tolérances ne doivent être resserrées que lorsque cela est nécessaire pour des exigences fonctionnelles ou d'assemblage.
Plusieurs facteurs peuvent affecter la précision du trou, notamment la déflexion de l'outil, la profondeur excessive du trou, les propriétés des matériaux, la rigidité de la machine et des paramètres de coupe inappropriés. Les exigences en matière de taille, de profondeur et de tolérance des trous doivent toutes être prises en compte lors de la phase de conception afin d'améliorer la cohérence et la précision de l'usinage.
La standardisation des tailles de trous réduit le nombre d'outils requis lors de l'usinage, minimise les changements d'outils, simplifie la programmation et améliore l'efficacité de la production. Cela peut également contribuer à réduire les coûts de fabrication sans affecter la fonctionnalité des pièces.
Une directive technique courante consiste à maintenir une distance au bord d’au moins 1,5 fois le diamètre du trou. Un dégagement supplémentaire peut être nécessaire pour les pièces fortement chargées, les trous filetés ou les composants fabriqués à partir de matériaux plus fragiles.
Absolument. Une revue de conception peut identifier des problèmes tels qu'une profondeur excessive, des tolérances inutiles, une mauvaise accessibilité des outils et des spécifications de filetage inefficaces avant le début de l'usinage. L'optimisation précoce de la conception améliore souvent la fabricabilité, réduit les coûts de production et raccourcit les délais de livraison.
La conception de trous réalisables implique bien plus que la sélection d’un diamètre ou d’une profondeur. L'engagement des filetages, les exigences de tolérance, l'accessibilité des outils, les propriétés des matériaux et les considérations d'assemblage peuvent tous affecter les coûts de production et les performances d'usinage.
Chez NAITE TECH, notre équipe d'ingénierie examine la géométrie des trous au cours de chaque projet afin d'identifier les opportunités d'amélioration de la fabricabilité, de réduction du temps d'usinage et de réduction des coûts de production.
