Estudo de caso de usinagem CNC: Bloco de alumínio para jogos de precisão para cliente tcheco

Visualizações: 0 Autor: Editor do site Tempo de publicação: 02/03/2026 Origem: Site

Breve Descrição

Este estudo de caso de usinagem CNC mostra como a NAITE TECH produziu blocos de alumínio de alta precisão para um fabricante de equipamentos de jogos na República Tcheca. O projeto exigia tolerâncias rígidas, acabamento superficial premium e produção estável de lotes médios para garantir a resistência estrutural e a qualidade visual dos componentes dos dispositivos de jogos.

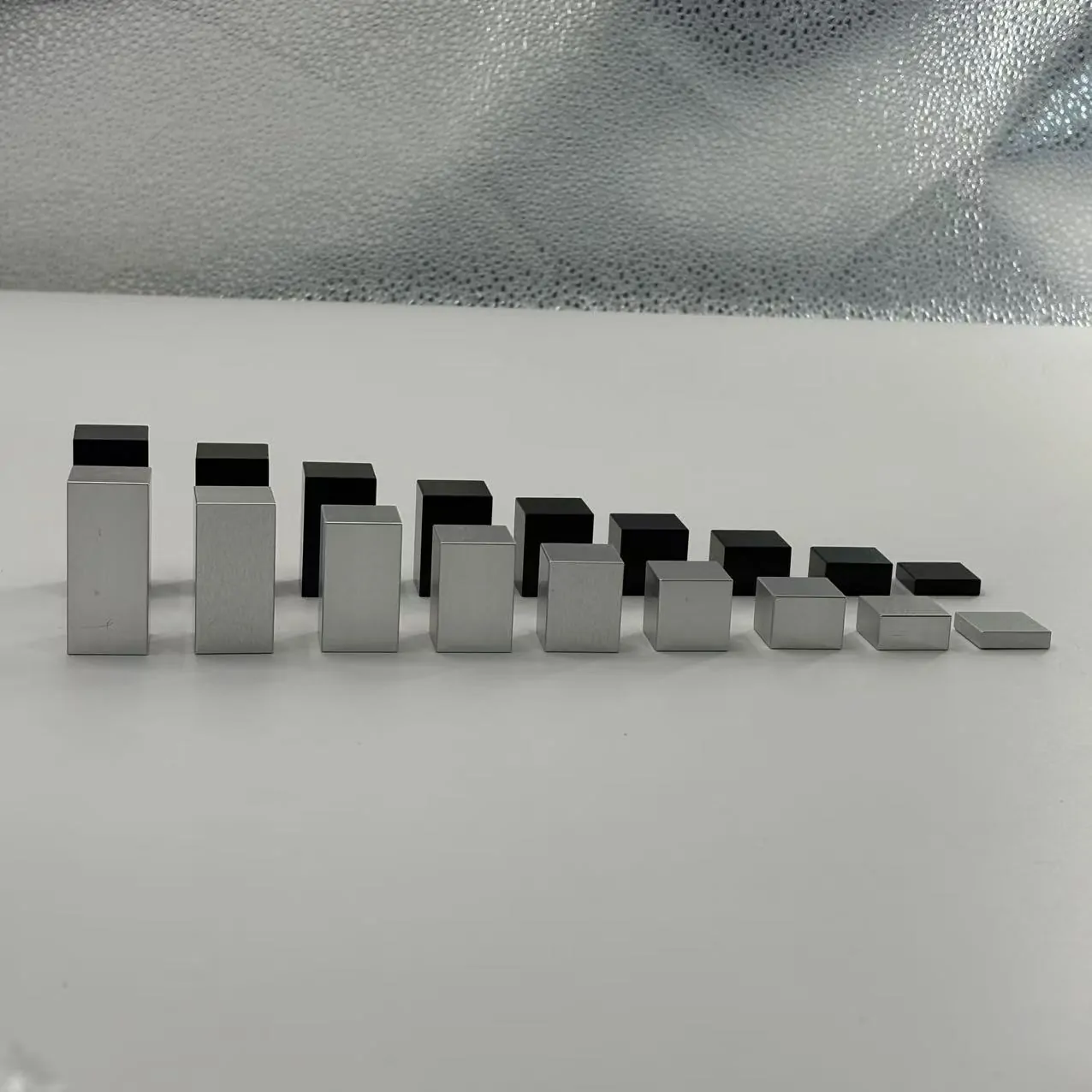

bloco de alumínio para jogos usinagem cnc

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Visão geral do projeto

do item	Detalhes
Nome do produto	Bloco de alumínio para jogos
Indústria	Equipamento de jogo/entretenimento
Localização do cliente	República Tcheca
Material	Liga de alumínio (AL6061-T6)
Processo de Fabricação	Fresagem CNC
Acabamento de superfície	Jateamento + Anodização (Cor Personalizada)
Requisito de tolerância	±0,01mm
Volume de produção	Produção em lote médio
Aplicativo	Componente estrutural e funcional para dispositivos de jogos
Modo de entrega	Frete Aéreo

Principais destaques da usinagem CNC

◆ Fresamento CNC de alta precisão com tolerância de até ±0,01 mm

◆ premium Acabamento anodizado jateado para consistência visual

◆ Capacidade estável de produção CNC de lote médio

◆ Estratégia de usinagem otimizada para componentes de alumínio para jogos

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Desafios de usinagem CNC

Neste projeto de usinagem CNC, o fabricante tcheco de equipamentos de jogos exigiu blocos de alumínio de precisão usados como componentes estruturais em um dispositivo de jogos. O projeto apresentou vários desafios de fabricação:

◆ Requisitos rígidos de tolerância para garantir uma montagem precisa com hardware de jogo interno

◆ Altos padrões cosméticos para componentes de alumínio visíveis

◆ Cor de anodização consistente na produção de lotes médios

◆ Estratégia de usinagem eficiente para manter o controle de custos e atender aos requisitos de precisão

Esses requisitos exigiam capacidade avançada de usinagem CNC e qualidade de acabamento estável.

componente de jogo de alumínio para fresamento cnc

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Solução de usinagem CNC da NAITE TECH

A NAITE TECH forneceu uma solução abrangente de usinagem CNC projetada para alcançar precisão e qualidade de aparência.

Nossa equipe de engenharia implementou as seguintes estratégias:

◆ realizada Análise DFM para otimizar caminhos de usinagem e minimizar movimentos desnecessários da ferramenta

◆ de alta precisão selecionados, Centros de fresamento CNC adequados para usinagem de ligas de alumínio

◆ Aplicados parâmetros de corte otimizados para reduzir o desgaste da ferramenta e manter a precisão dimensional

◆ Introduziu preparação uniforme de jato de areia antes da anodização para garantir textura de superfície consistente

◆ Parâmetros de anodização controlados para atingir o acabamento de cor personalizado exigido pelo cliente

Este processo integrado garantiu precisão estrutural e qualidade visual premium.

Detalhes do processo de usinagem CNC

◆ Equipamento CNC: Centros de fresagem CNC de 3 eixos de alta precisão

◆ Operações Primárias:

Fresamento CNC em desbaste
Fresamento de acabamento de precisão
Perfuração e rosqueamento

◆ Processo de Tratamento de Superfície:

Jateamento para textura uniforme
Anodização personalizada para resistência à corrosão e aparência

◆ Inspeção de Qualidade:

Inspeção dimensional usando medidores de precisão
Inspeção visual para consistência de anodização
Verificação final da qualidade antes da embalagem

Essa estratégia de usinagem garantiu precisão dimensional estável e qualidade cosmética consistente durante toda a produção.

Cronograma de fabricação

Tempo de estágio	necessário
Revisão de engenharia e análise DFM	1–2 dias
Programação CNC e preparação de acessórios	2 dias
Produção de usinagem CNC	5–7 dias
Tratamento de Superfície (Jateamento + Anodização)	3–4 dias
Inspeção de qualidade e embalagem	1 dia
Remessa Internacional (Frete Aéreo)	3–5 dias

Inspeção e Controle de Qualidade

Para garantir precisão dimensional e qualidade de superfície consistentes, a NAITE TECH implementou um processo de inspeção em vários estágios durante a produção.

Métodos de inspeção usados

Inspeção do primeiro artigo (FAI) antes da produção em lote
Inspeção dimensional em processo durante usinagem CNC
Inspeção de acabamento superficial antes da anodização
Inspeção visual e dimensional final antes do envio

Ferramentas de medição

Paquímetros digitais
Medidores de altura
Micrômetros de precisão

Todas as peças foram inspecionadas para garantir que atendiam ao requisito de tolerância de ±0,01 mm especificado pelo cliente.

Acabamento de superfície: Jateamento + Anodização

Os blocos de alumínio para jogos exigiam precisão estrutural e alta qualidade cosmética. Para isso, as peças passaram por um processo de acabamento superficial em duas etapas.

peça de alumínio anodizado jateado

Jateamento de areia

O jato de areia criou uma textura fosca uniforme em toda a superfície do alumínio. Este processo remove pequenas marcas de usinagem e melhora a consistência do acabamento anodizado final.

Anodização (cor personalizada)

Após o jateamento, as peças foram anodizadas com cor personalizada especificada pelo cliente. A anodização fornece:

Melhor resistência à corrosão
Maior resistência ao desgaste
Aparência visual premium adequada para dispositivos de jogos

Esta combinação de acabamento é comumente usada em componentes de hardware eletrônicos e de jogos de última geração.

Resultados de usinagem CNC

◆ Alcance de tolerância: Precisão estável mantida em ±0,01 mm

◆ Qualidade do acabamento superficial: Acabamento anodizado jateado uniforme em todas as peças

◆ Estabilidade de produção: Qualidade consistente em toda a produção de lotes médios

◆ Satisfação do Cliente: Os componentes atenderam aos requisitos estruturais e estéticos

Este estudo de caso de usinagem CNC destaca a capacidade da NAITE TECH de produzir componentes de alumínio de alta precisão para fabricantes de equipamentos de jogos e entretenimento.

Aplicativos comuns

Componentes de alumínio usinados CNC semelhantes são amplamente utilizados em:

◆ Peças estruturais de máquinas de jogos

◆ Caixas de dispositivos eletrônicos

◆ Componentes de equipamentos de entretenimento

◆ Conjuntos mecânicos de alumínio de precisão

lote médio de peças de alumínio usinadas cnc

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------
