Il dimensionamento e la tolleranza geometrica (GD&T) è un linguaggio ingegneristico avanzato che definisce la variazione consentita nella geometria della parte, garantendo precisione, funzionalità e producibilità. In tutti i settori, dall'automotive all'aerospaziale, dai dispositivi medici all'elettronica di consumo, GD&T fornisce un quadro standardizzato per comunicare chiaramente l'intento progettuale e ridurre errori costosi.
Noi di NAITE TECH siamo specializzati nella trasformazione dei progetti GD&T in componenti di precisione e di alta qualità, colmando il divario tra i disegni tecnici e la realtà produttiva.
GD&T è più di un insieme di simboli e tolleranze: è una metodologia che garantisce che le parti si adattino e funzionino come previsto. Definendo esplicitamente i requisiti geometrici, gli ingegneri possono evitare ambiguità, semplificare l'ispezione e migliorare l'efficienza dell'assemblaggio. Nella moderna produzione di precisione, la GD&T svolge un ruolo fondamentale nel ridurre gli scarti, migliorare la prevedibilità delle tolleranze e garantire un assemblaggio senza interruzioni attraverso le catene di fornitura globali.
La quotatura e tolleranza geometrica (GD&T) è un sistema utilizzato nei disegni tecnici per descrivere la forma, l'orientamento e le tolleranze di posizione delle caratteristiche su una parte. A differenza delle tolleranze lineari tradizionali, GD&T definisce le variazioni ammissibili in un modo comprensibile a livello mondiale , garantendo che ingegneri, macchinisti e ispettori della qualità interpretino il progetto in modo coerente.
Riferimento datum: GD&T utilizza i datum come punti di riferimento per misurare tutte le caratteristiche, garantendo un'ispezione ripetibile.
Zone di tolleranza: a ogni elemento viene assegnata una zona di tolleranza geometrica, specificando la variazione accettabile in forma, orientamento, posizione o eccentricità.
Riquadri di controllo delle caratteristiche: questi riquadri contengono simboli, tolleranze e riferimenti di riferimento, definendo con precisione i requisiti geometrici della parte.
Intento funzionale: GD&T enfatizza il modo in cui la parte funzionerà nell'assemblaggio , piuttosto che solo le sue dimensioni.
Combinando questi principi, GD&T fornisce un linguaggio completo per la progettazione, la produzione e l'ispezione.
GD&T è fondamentale nell'ingegneria perché migliora la qualità delle parti, riduce i costi di produzione e garantisce l'efficienza dell'assemblaggio. I suoi vantaggi vanno dalla chiarezza dell'intento progettuale alla producibilità nel mondo reale.
La GD&T applicata correttamente garantisce che le parti vengano assemblate correttamente al primo tentativo, eliminando disallineamenti, interferenze e spazi eccessivi . Ciò è particolarmente critico negli assemblaggi complessi con tolleranze strette, come i componenti aerospaziali o automobilistici.
GD&T fornisce un metodo standardizzato per comunicare i requisiti geometrici, consentendo ai team di diverse regioni o fornitori di interpretare il progetto in modo coerente.
Specificando tolleranze funzionali anziché dimensioni eccessivamente vincolanti , GD&T riduce gli scarti, riduce al minimo i tempi di ispezione e ottimizza i processi di produzione. Le aziende beneficiano di cicli di produzione più brevi e costi dei materiali inferiori.
GD&T si concentra sulle relazioni funzionali tra caratteristiche piuttosto che sulle dimensioni assolute, riducendo il rischio di produrre parti che soddisfano le specifiche dimensionali ma falliscono nell'assemblaggio.
GD&T funziona definendo le tolleranze delle caratteristiche relative ai riferimenti , che fungono da quadro di riferimento. Ciascuna tolleranza specifica quanta variazione è accettabile senza influenzare la funzione della parte.
Acquisizione dell'intento progettuale: gli ingegneri identificano quali caratteristiche sono fondamentali per l'assemblaggio e il funzionamento.
Selezione del dato: le superfici o i punti chiave vengono scelti come riferimenti per la misurazione.
Specifica della tolleranza: le tolleranze geometriche vengono applicate alle caratteristiche, definendo forma, orientamento, posizione e runout.
Verifica e ispezione: le parti vengono prodotte e misurate rispetto ai requisiti GD&T utilizzando macchine di misura a coordinate (CMM) o calibri di precisione.
Aerospaziale: i componenti del carrello di atterraggio con tolleranze complesse si affidano a GD&T per sicurezza e prestazioni.
Settore automobilistico: le parti del motore e i componenti delle sospensioni richiedono un orientamento preciso e tolleranze di posizione.
Dispositivi medici: gli strumenti chirurgici e i dispositivi impiantabili richiedono un controllo rigoroso per funzionare in sicurezza.
Elettronica di consumo: gli assiemi compatti beneficiano di un controllo coerente delle funzionalità, garantendo che interruttori, connettori e microcomponenti si adattino perfettamente.

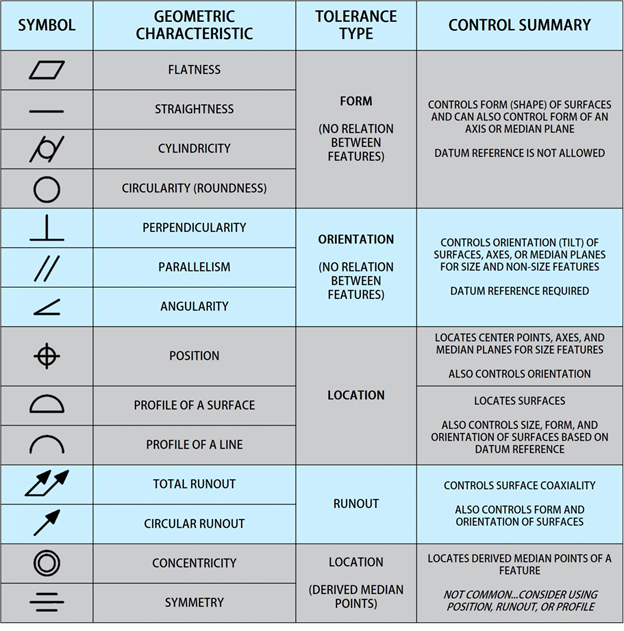

I simboli GD&T sono raggruppati in cinque categorie principali : forma, profilo, orientamento, posizione e runout. Ciascuna categoria controlla aspetti specifici della geometria.

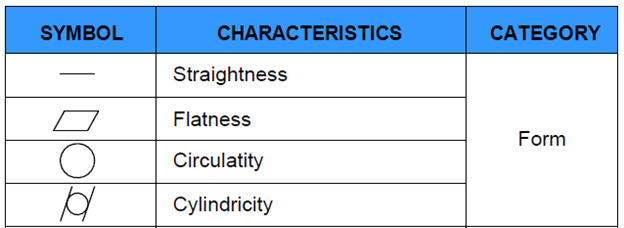

I controlli del modulo definiscono l' accuratezza della forma delle feature, indipendentemente dal loro orientamento o posizione. I simboli comuni includono:
Planarità: garantisce che una superficie non devii oltre un piano specificato.
Rettilineità: limita la variazione lungo una linea o un bordo.
Circolarità (rotondità): garantisce che le caratteristiche circolari mantengano un raggio coerente.
Cilindricità: controlla la rotondità e la rettilineità sulla lunghezza di un cilindro.
I controlli del profilo regolano il contorno 3D di una superficie o di un elemento. Esempi:
Profilo di una superficie: garantisce che le superfici complesse rimangano all'interno di una zona di tolleranza.
Profilo di una linea: controlla la geometria della sezione trasversale lungo una linea.

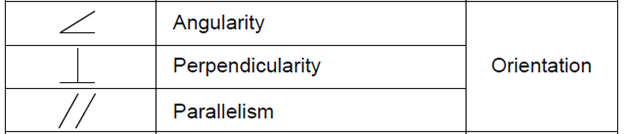

I simboli di orientamento controllano l' inclinazione o l'allineamento delle feature rispetto ai riferimenti:
Perpendicolarità: garantisce che le caratteristiche siano esattamente a 90° rispetto a un datum.
Angolarità: mantiene un angolo specifico tra le caratteristiche.
Parallelismo: garantisce che le superfici o gli assi siano paralleli a un dato.

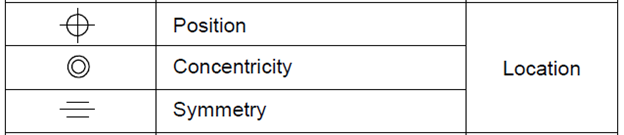

I simboli di posizione garantiscono che le funzioni siano posizionate correttamente :
Posizione: determina la posizione esatta di un foro, asola o sporgenza.
Concentricità: garantisce l'allineamento degli assi delle caratteristiche cilindriche.
Simmetria: mantiene le feature distribuite uniformemente attorno a un piano di Riferimento.
I simboli di runout gestiscono le variazioni della superficie cilindrica durante la rotazione :
Runout circolare: limita la deviazione quando una parte ruota attorno a un asse di riferimento.
Runout totale: controlla la variazione della superficie sull'intera lunghezza dell'elemento.
Identificare sempre prima le caratteristiche critiche.
Evitare funzionalità eccessivamente vincolanti; specificare solo le tolleranze che influiscono sulla funzione.
Combina i simboli in modo strategico per semplificare l'ispezione e ridurre le ambiguità.

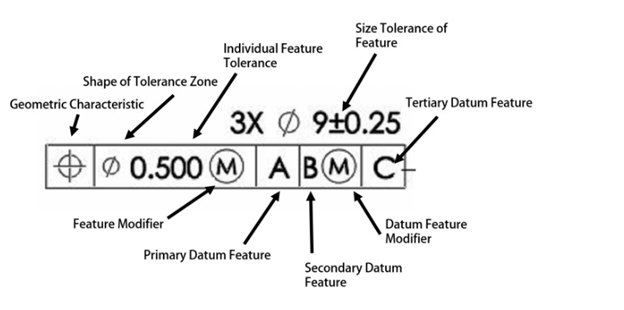

Il Feature Control Frame (FCF) è la pietra angolare di GD&T. Si comunica:
Il tipo e il valore della tolleranza
Il dato di riferimento
Modificatori aggiuntivi (ad esempio, condizione del materiale: MMC, LMC, RFS)
Casella dei simboli: mostra il controllo geometrico (forma, profilo, orientamento, posizione, eccentricità).
Valore di tolleranza: specifica la variazione consentita.
Riferimenti di riferimento: indicano quali superfici servono come riferimenti di misurazione.
Modificatori: simboli opzionali per indicare le condizioni (MMC, LMC, RFS).
Gli FCF consentono agli ingegneri di definire con precisione come deve comportarsi una caratteristica , garantendo produzione e ispezione coerenti.
Simboli errati: l'applicazione del tipo di controllo errato può comportare parti non funzionanti.
Errori di selezione del riferimento: la scelta di superfici di riferimento inadeguate porta a un disallineamento nell'assemblaggio.
Specifiche eccessive: tolleranze strette e non necessarie aumentano i costi senza migliorare la funzionalità.
Errori di ispezione: la mancata pianificazione della strategia di misurazione per GD&T può produrre risultati di convalida imprecisi.
GD&T è un potente linguaggio ingegneristico che trasforma l'intento progettuale in specifiche misurabili e realizzabili. Migliora la qualità dell'assemblaggio, riduce gli scarti, abbrevia i tempi di consegna e garantisce che le parti soddisfino i requisiti funzionali.
Noi di NAITE TECH siamo specializzati nell'interpretazione dei disegni GD&T , fornendo servizi di produzione di precisione, supporto per l'ispezione e controllo qualità per trasformare i progetti in componenti ad alte prestazioni per applicazioni automobilistiche, aerospaziali, mediche e industriali.
Lavorazione CNC ad alta precisione (tolleranze ±0,005 mm)
Consulenza sulla scelta dei materiali per metalli, plastica e compositi
Prototipazione rapida e produzione in piccoli volumi
Ispezione e garanzia della qualità in linea con gli standard GD&T
Integrando i principi di progettazione GD&T con la produzione avanzata, NAITE TECH garantisce che le parti funzionino come previsto nel mondo reale.
GD&T definisce le relazioni funzionali e i requisiti geometrici , mentre le tolleranze tradizionali specificano solo le dimensioni lineari. GD&T riduce l'ambiguità e migliora la qualità dell'assemblaggio.
Identificare innanzitutto le caratteristiche funzionali critiche, selezionare il controllo geometrico appropriato e fare riferimento al dato corretto. Evitare vincoli eccessivi.
SÌ. Forniamo ispezione CMM, convalida delle tolleranze e reporting per garantire che le parti soddisfino tutti i requisiti GD&T.
L'FCF comunica con precisione tolleranze, dati e modificatori, garantendo produzione, assemblaggio e ispezione coerenti tra fornitori e regioni.
SÌ. I problemi più comuni includono l'uso improprio dei simboli, la selezione di riferimenti errati, specifiche eccessive e una pianificazione delle ispezioni impropria.
